7

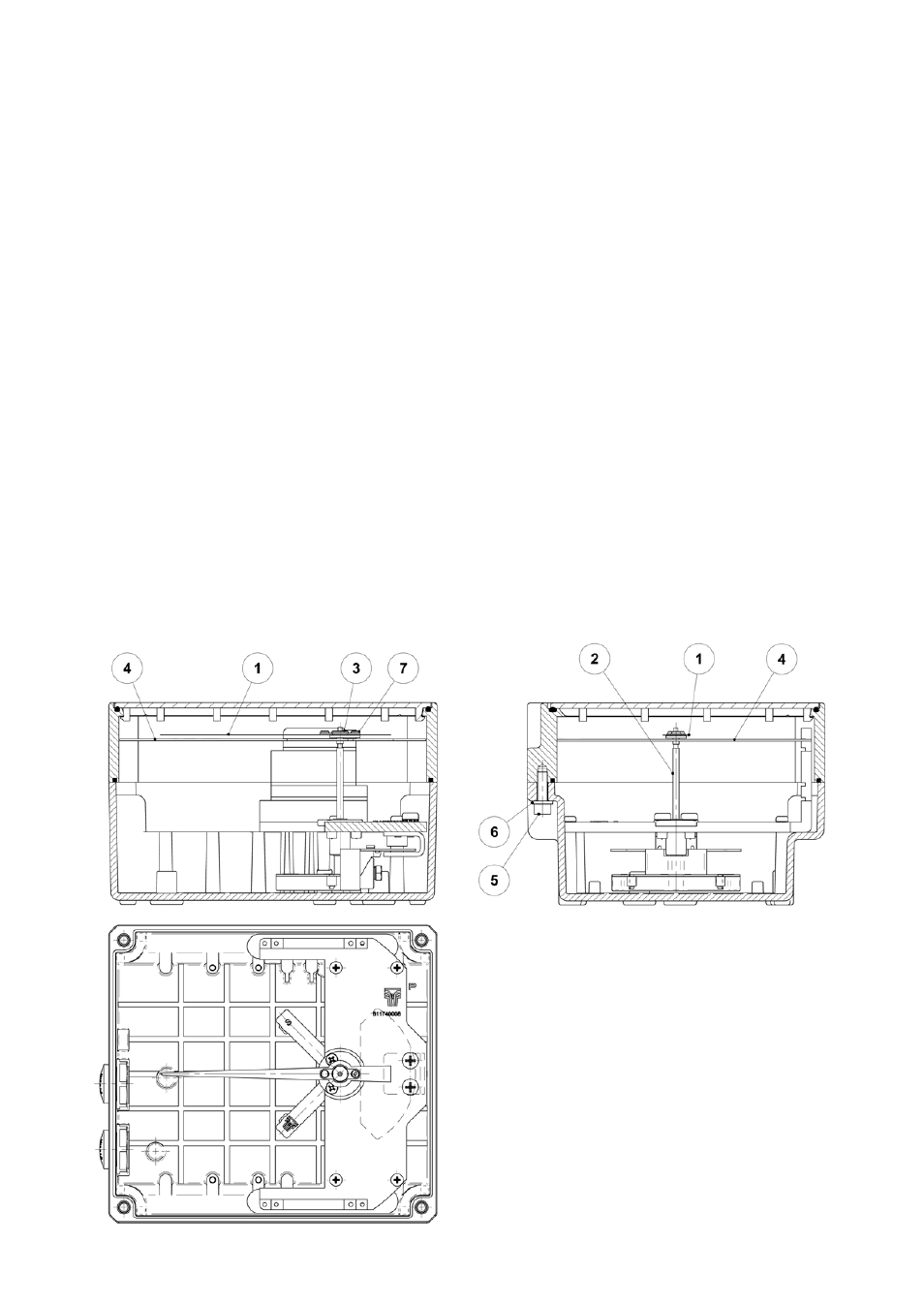

6.2 Caja indicadora
Si se detectan anomalías en el funcionamiento del caudalímetro, comprobar los
siguientes puntos. Si es necesario desmontar la tapa, que va fijada por cuatro tornillos
"allen" de M5 (5) y arandelas de plástico (6) para cierre hermético, en la parte posterior
de la caja de lectura.
6.2.1 Roce de la aguja indicadora sobre la escala
Sucede normalmente por golpe o caída del instrumento. Simplemente se deberá
enderezar la aguja (1) doblándola suavemente hasta separarla 2-3 mm de la superficie
de la escala (4).
6.2.2 Desvío del cero de la escala
Cuando la aguja indicadora (1) no marca el cero de la escala en situación de reposo, se
debe colocar el medidor en la posición real del trabajo encima de una mesa NO
MAGNÉTICA. Si al desplazar el flotador la aguja lo sigue pero no retorna a 0, se
comprobará que el bulón (3) está bien fijo con el eje (2). Si no es así se procede a fijar el
bulón (3) en la punta cónica del eje (2) mediante un suave y cuidadoso golpe.
Puede haberse desplazado durante el transporte, o bien por algún golpe por caída del
medidor, hacer coincidir la aguja indicadora con el 0 de la escala mediante el tornillo
frontal de ajuste (7), de la propia aguja indicadora, haciendo girar a derecha o izquierda
según conveniencia. Atención, sujetar el eje (2) de tal forma que no se doble o dañe.
Comprobar que no existe ningún roce entre el sistema móvil de la aguja y cables de
conexionado a automatismos o transmisores.
De esta forma, el caudalímetro queda ajustado para lecturas correctas.
