16
INSTALACIÓN (cont.)

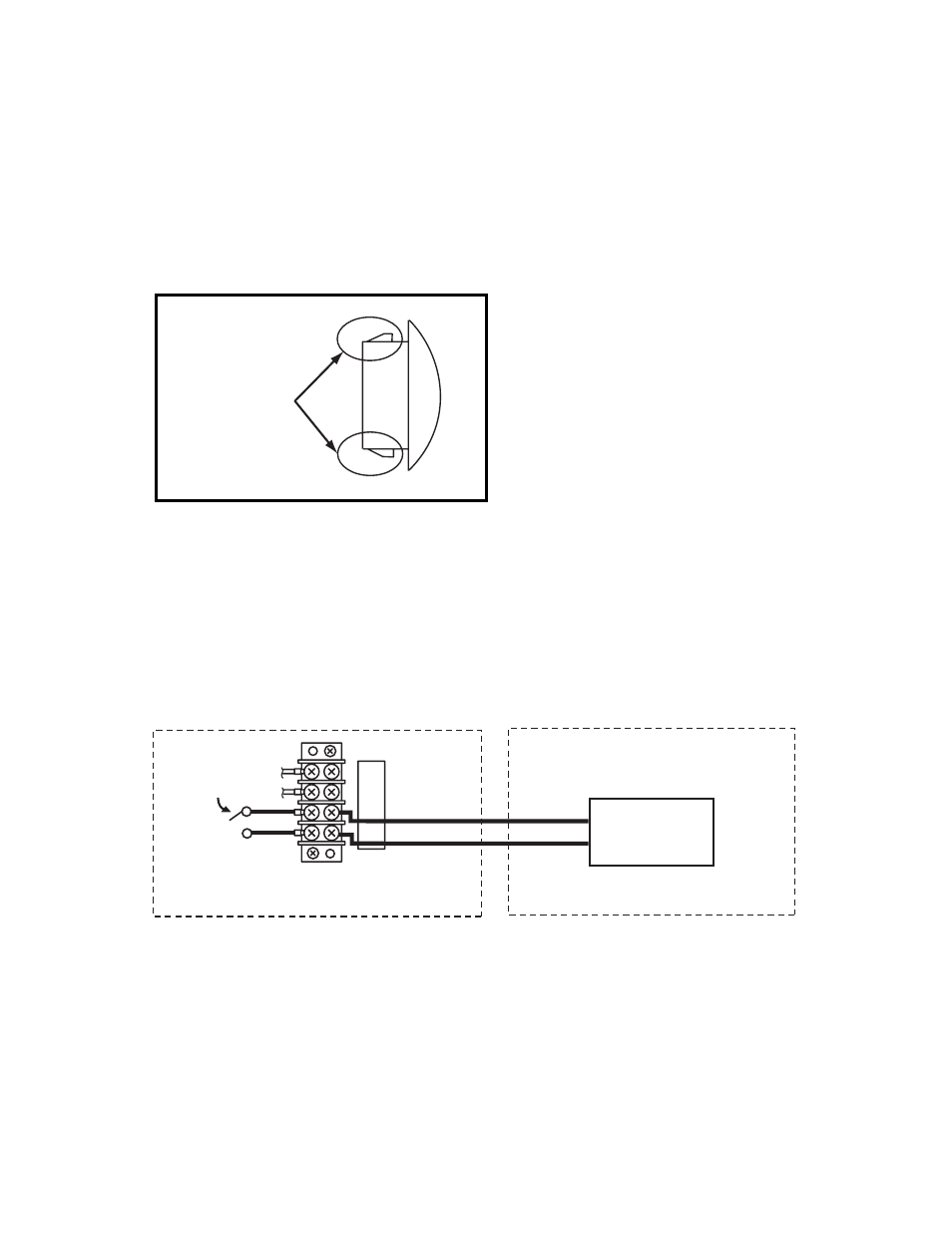

Conexión de señal de advertencia
(terminales de señal de salida L+ y L-) (cont.)
Conexión de la señal de advertencia del controlador
1. Retire el panel de servicio desde la parte trasera de la unidad.
2. Presione los pasadores internos y empuje el tapón negro desde el interior del
panel.
3. Inserte el cable de señal de advertencia a través del orificio en el panel
trasero.
Nota: Use la medida de cable para señal de advertencia recomendada de 16
AWG a 26 AWG para un cable sólido o de 16 AWG a 22 AWG para un cable
trenzado con terminal de anillo para un perno de tamaño #6.
4. Conecte el dispositivo de advertencia al terminal L+ y L- de acuerdo con sus
polaridades.
ILL00389-00
Pasador
Tapa
E+
E-
L+
L-
TERMINAL DE LA UNIDAD
CONTACTOR DE SALIDA DEL RELEVADOR
DISPOSITIVO DE ADVERTENCIA
SEÑAL DE ENTRADA
ILL00390-00
