13
INSTALACIÓN (cont.)
Conexión del panel de control de la alarma contra
incendios
(terminal E+ y E- de señal de entrada)
El controlador está equipado con una señal de entrada abierta normal, que se
puede conectar directamente desde el panel de control de la alarma contra
incendios. Este terminal de entrada de señal debe estar conectado solamente a
una señal de contacto seco abierto o cerrado. Al recibir la señal desde el panel de
control de la alarma contra incendios, la unidad se apaga y no se vuelve a
encender hasta que se lleva a RESET (RESTABLECER).
Conexión del panel de control de la alarma contra incendios al
controlador

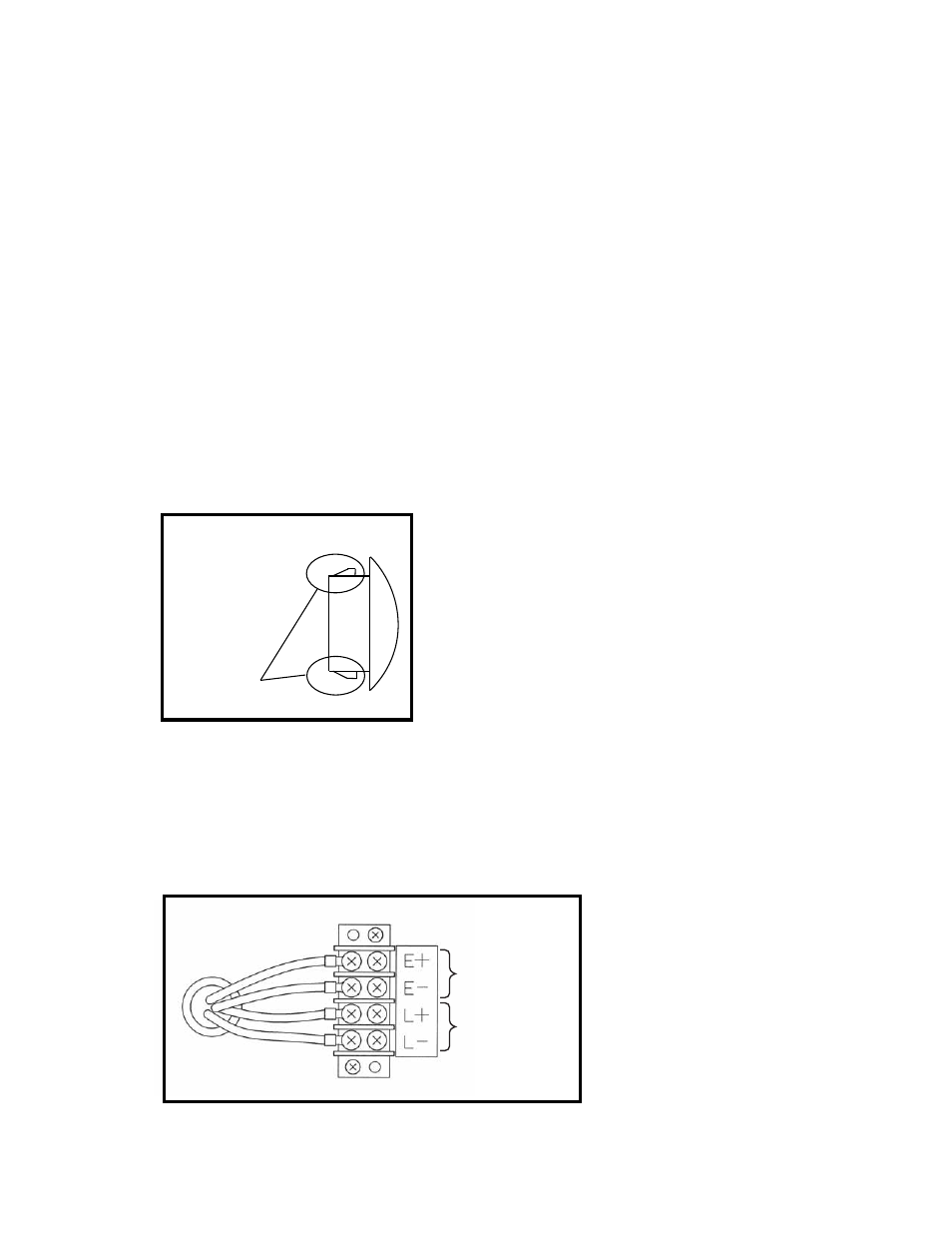

1. Retire el panel de servicio desde la parte trasera de la unidad.
2. Presione los pasadores internos y empuje el tapón negro desde el interior del
panel.
3. Utilice la medida de cable para señal de advertencia recomendada de calibre
16 a 26 AWG para un cable macizo o de calibre 16 a 22 AWG para un cable
trenzado con terminal de anillo para un perno de tamaño #6.
4. Conecte el dispositivo de advertencia al terminal E+ y E- de acuerdo con sus
polaridades.
Tapa
Pasador
Terminales
de la señal
de entrada
Terminales
de la señal
de salida
