13
ESPAÑOL
NOMBRES Y FUNCIONES
CONEXIONES BÁSICAS
OPERACIÓN BÁSICA
CONEXIONES A
V
ANZADAS
FUNCIONAMIENTO
A
V
ANZADO
CÓMO SOLUCIONAR
PROBLEMAS
OTROS
CONEXIONES BÁSICAS
CONEXIONES BÁSICAS

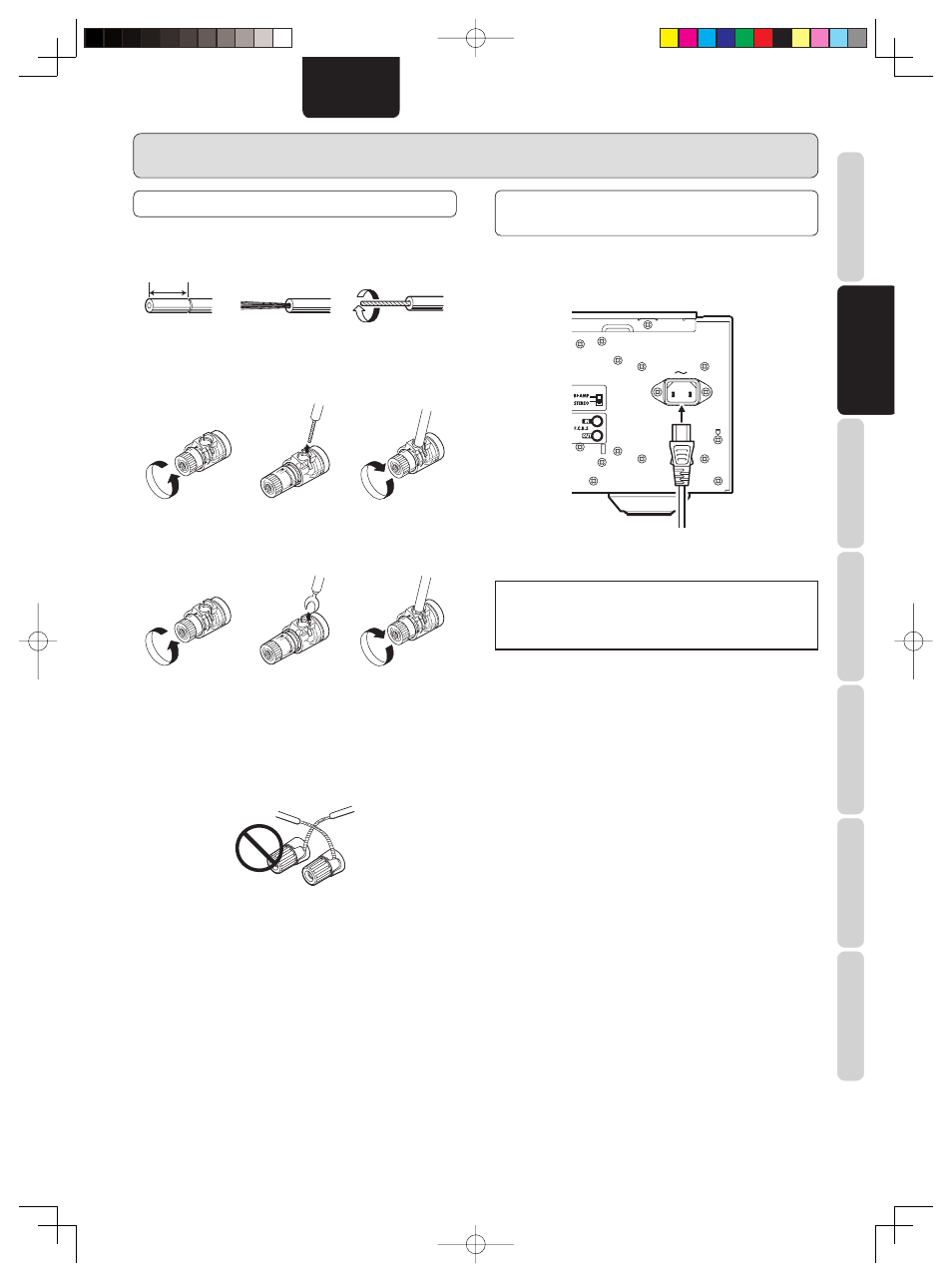

CABLEADO DE LOS ALTAVOCES
• Pelar la funda exterior del cable del altavoz como se muestra
aquí debajo.
Aprox. 1 cm
Cortar la funda
exterior del
cable.
Pelar el extremo del
cable. Retorcer los
conductores.
• Cableado con el cable del altavoz.
Girar a la izquierda
para aflojar. Introducir el
conductor del
cable. Girar a la derecha
para apretar.
• Cableado con un terminal en “Y”
Girar a la izquierda
para aflojar. Introducir el
conductor. Girar a la derecha
para apretar.
Notas:
• Para evitar que se dañen los circuitos, no dejar que los
cables pelados del altavoz se toquen entre sí y no dejar
que toquen ninguna parte metálica de esta unidad.
• No tocar los terminales del altavoz cuando esté encendido.
Podría recibir una descarga eléctrica.
• Asegurarse de conectar correctamente los cables
positivo y negativo del altavoz. Si se conectan de forma
equivocada, la fase de señal se invertirá y la calidad de
la señal se dañará.
CONEXIÓN DE UN CABLE DE
ALIMENTACIÓN CA
1. Enchufe el cable de alimentación CA suministrado al
tomacorriente de entrada CA en el panel posterior de la
unidad principal.
AC IN
2. Enchufe el cable de alimentación en un tomacorriente
CA.
Como precaución frente a posibles accidentes,
conecte el reproductor de modo que el cable de
alimentación pueda desenchufarse fácilmente.
