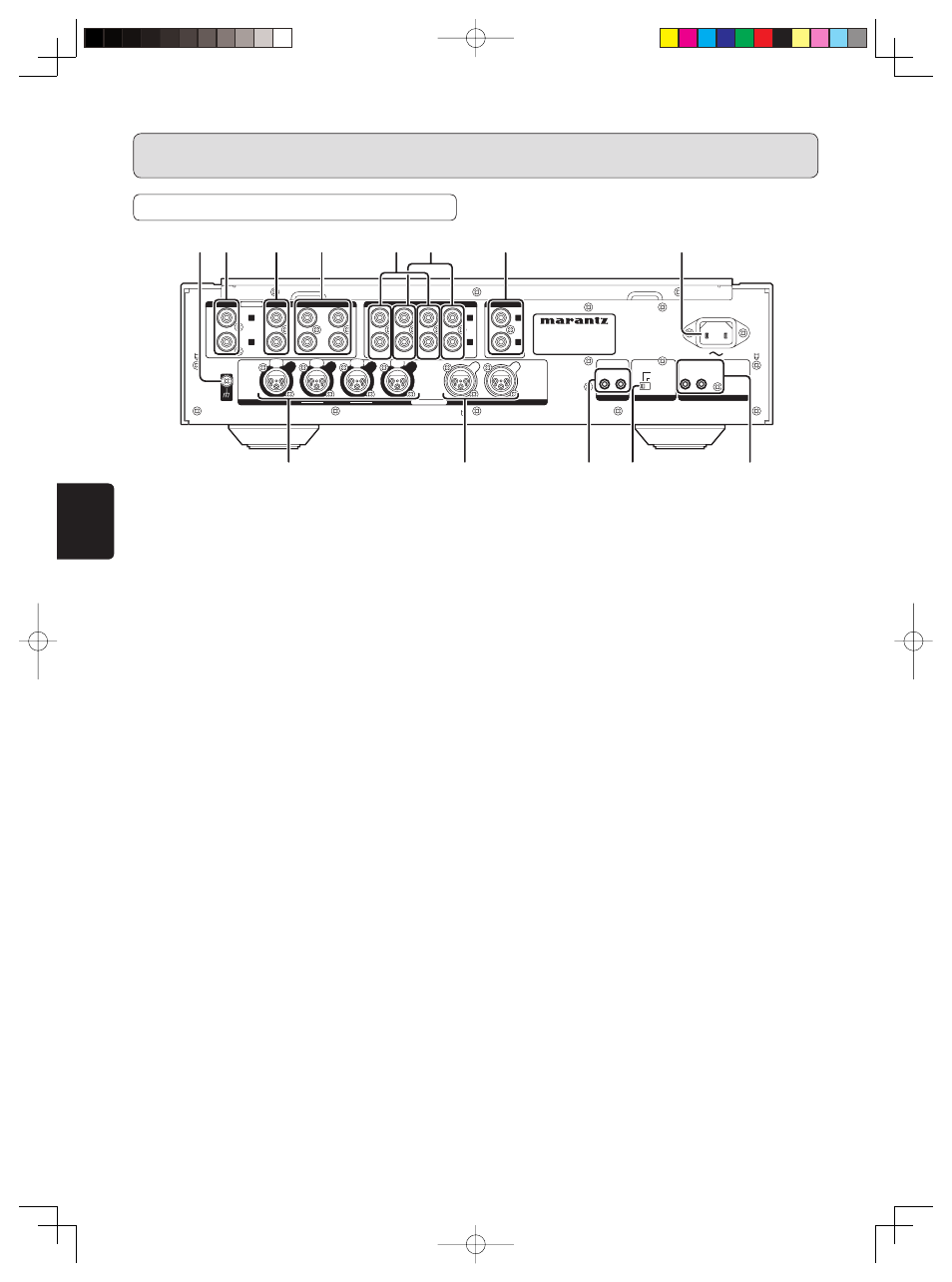

NOMBRES Y FUNCIONES DE LAS PIEZAS
A Terminal PHONO GND
Conectar aquí el cable de tierra del reproductor de discos
analógico.
B Conectores de entrada de sonido
(PHONO INPUT)
Estos conectores sirven para conectar un reproductor de
discos analógico.
Pueden utilizarse cápsulas MC y MM, por tanto, se debe
ajustar el botón PHONO MC y del panel frontal según
el tipo de cápsula que se vaya a utilizar.
C Conectores de entrada de CD
Estos conectores sirven para realizar la conexión con
los conectores de salida de un reproductor Super Audio
CD, etc.
D Conectores de entrada de línea 1/2
(LINE 1/2)
Estos conectores sirven para realizar la conexión con
los conectores de salida de un sintonizador, reproductor
de DVD, etc.
E Conectores de entrada de grabación 1/2
(RECORDER 1/2)
Estos conectores sirven para realizar la conexión con los
conectores de salida de una unidad de cinta u otro tipo
de dispositivo de grabación.
F Conectores de salida de grabación 1/2
(RECORDER 1/2)
Estos conectores sirven para realizar la conexión con los
conectores de entrada de una unidad de cinta, etc.
G Conectores PRE OUT
Estos conectores sirven para realizar la conexión con los
conectores de entrada de un amplifi cador de potencia.
H Enchufe de conexión para el cable de
alimentación de CA
Conectar un extremo del cable de alimentación incluido
a este enchufe y el otro extremo del cable a una toma
de corriente.
I Conector de control de encendido remoto,
salida de accionamiento
(REMOTE POWER CONTROL, TRIGGER OUT)
Este conector sirve para realizar la conexión con el
conector de entrada de accionamiento (TRIGGER IN)
del amplifi cador estéreo SM-11S1 de Marantz utilizado
cuando se encienden o apagan simultáneamente ambos
dispositivos. Para obtener más información sobre el
CONTROL DE ENCENDIDO REMOTO, consultar la
página 25.
J Interruptor de modo AMP (AMP MODE)
STEREO: Seleccionar este modo para utilizar la
unidad como amplifi cador de control estéreo
normal.
BI-AMP: Seleccionar este modo para utilizar la unidad
con una conexión bi-amp completa.
Para obtener más información sobre el MODO BI-AMP,
consultar la página 24.
K Conectores de entrada/salida del sistema
F.C.B.S. (F.C.B.S. IN/OUT)
Estos conectores se utilizan para conectar y sincronizar
un máximo de cuatro amplificadores. Para obtener
instrucciones sobre el uso y las conexiones, consultar la
sección F.C.B.S. en la página 26).
L Conectores de salida equilibrada
(BALANCED PRE OUT)
Estos conectores sirven para realizar la conexión con
los conectores de entrada equilibrada de un amplifi cador
de potencia.
M Conectores de entrada equilibrada 1/2
(BALANCED INPUT 1/2)
Estos conectores sirven para realizar la conexión con los
conectores de salida equilibrada de un reproductor Super
Audio CD, etc.
3
3
1
1
2
2
3
3
1
1
2
2
3
3
1
1
2
2
3
3
1
1
2
2
3
3
1
1
2
2
3
3
1
1
2
2
AC IN
MODEL NO. SC-11S1
STEREO
BI-AMP
PHONO
GND
F.C.B.S.
AMP MODE
REMOTE POWER CONTROL
TRIGGER OUT
1
2
IN
OUT
R
R
L
R
L
R
L
R
PHONO
CD
1
2
- LINE -
PRE OUT
IN
OUT
IN
OUT
1
2
- RECORDER -
PRE OUT
2
INPUT
1
BALANCED
INPUT
L
L
R
L
PUSH
PUSH
PUSH
PUSH
PUSH
PUSH
PUSH
PUSH
A B
C
D
E
G
H
I
K
J
L
M
F
PANEL POSTERIOR
