o Sobre la etiqueta del cable del altavoz
(incluido) para la identificación del canal

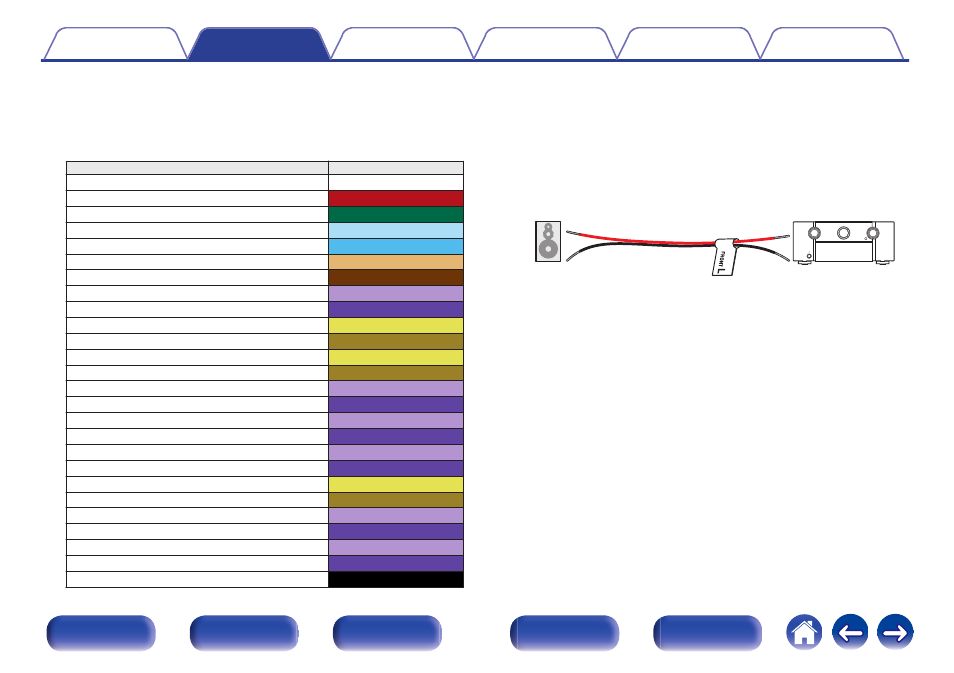

La sección de visualización del canal para los terminales del altavoz
en el panel trasero tiene un código de color para que cada canal
resulte identificable.
Terminales de altavoces
Color
FRONT L
Blanco
FRONT R
Rojo
CENTER
Verde
SURROUND L
Azul claro
SURROUND R
Azul
SURROUND BACK L
Beige
SURROUND BACK R
Marrón
FRONT WIDE L
Violeta claro
FRONT WIDE R
Violeta
FRONT HEIGHT L
Amarillo claro
FRONT HEIGHT R
Amarillo
TOP FRONT L
Amarillo claro
TOP FRONT R
Amarillo
TOP MIDDLE L
Violeta claro
TOP MIDDLE R
Violeta
TOP REAR L
Violeta claro
TOP REAR R
Violeta
REAR HEIGHT L
Violeta claro
REAR HEIGHT R
Violeta
FRONT DOLBY L
Amarillo claro
FRONT DOLBY R
Amarillo
SURROUND DOLBY L
Violeta claro
SURROUND DOLBY R
Violeta
BACK DOLBY L
Violeta claro
BACK DOLBY R
Violeta
SUBWOOFER
Negro
Acople la etiqueta del cable para altavoz para cada canal a su cable
de altavoz como se muestra en el diagrama.
Consulte la tabla de arriba y ponga la etiqueta a cada cable para
altavoz.
Entonces, realice la conexión, de manera que el color del terminal del
altavoz coincida con la etiqueta del cable del altavoz.
G Cómo acoplar la etiqueta del cable para altavoz H
.
Esta unidad
Altavoz
