Nombres y funciones de las piezas, Panel delantero, Panel trasero – Marantz PM5004 Manual del usuario
Página 7
4
ESPAÑOL
q
w
e
r
t
y
o
Q0
Q1
Q2
Q3
Q4
u
i
q
Interruptor de potencia (ON/OFF) ·············· (8)
w
Indicador de potencia (STANDBY) ·············· (8)
Indica los distintos estados en los que se puede
encontrar el aparato:
• Encendido “ON” : Desactivado
• Cuando el circuito de protección está
activado:
Rojo (parpadeando) ..................................... (6)
• Standby : Rojo
• Apagado “OFF” : Apagado
e
Botón INPUT SELECTOR ····························· (9)
r
Interruptor/indicador SOURCE DIRECT ····· (9)
t
indicadores de entrada ································ (8)
y
Indicador MUTE (MUTE) ······························ (9)
u
Botón de control VOLUME ······················ (8, 9)
i
Sensor de mando a distancia ·············· (10, 11)
o
Botón de control BALANCE ····················· (8, 9)
Q0
Interruptor/indicador LOUDNESS ············· (9)
Q1
Interruptores/indicadores SPEAKERS A/B (9)
Q2
Botón de control TREBLE ························ (8, 9)
Q3
Botón de control BASS ···························· (8, 9)
Q4
Conector de auriculares (PHONES) ············ (9)
NOTA
Los mandos de control
o
BALANCE,
Q2
TREBLE
y
Q3
BASS solo se pueden ajustar si el conmutador
r
SOURCE DIRECT está apagado.

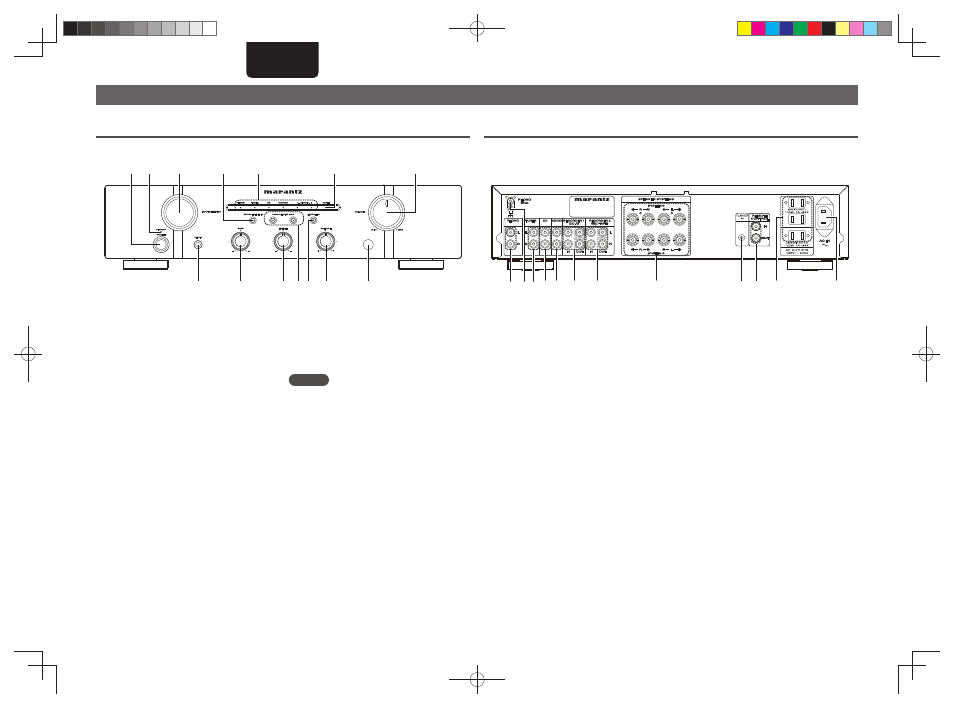

Nombres y funciones de las piezas
Para los botones no explicados aquí, vea la página indicada entre paréntesis ( ).
Panel delantero
q
Conectores de entrada PHONO ················· (7)
w
Terminal PHONO GND ································· (7)
e
Conectores de entrada TUNER ··················· (7)
r
Conectores de entrada CD ··························· (7)
t
Conectores de entrada AUX/DVD ·············· (7)
y
Conectores de entrada/salida
RECORDER 1 (CD-R) ···································· (7)
Panel trasero
q we r t
y
u
i
Q0
o
Q2
Q1
u
Conectores de entrada/salida
RECORDER 2 (MD/TAPE) ····························· (7)
i
Terminales del sistema de altavoces
(SPEAKER SYSTEMS) ······························ (6, 7)
o
Toma de entrada FLASHER
Este terminal se utiliza para controlar la unidad
desde otra zona.
Conecte la señal de control desde un teclado
numérico, etc.
Q0
Tomas de entrada/salida
REMOTE CONTROL ··································· (10)
Q1
Salida de CA (AC OUTLETS) ························ (8)
Q2
Toma de CA (AC IN) ····································· (8)
