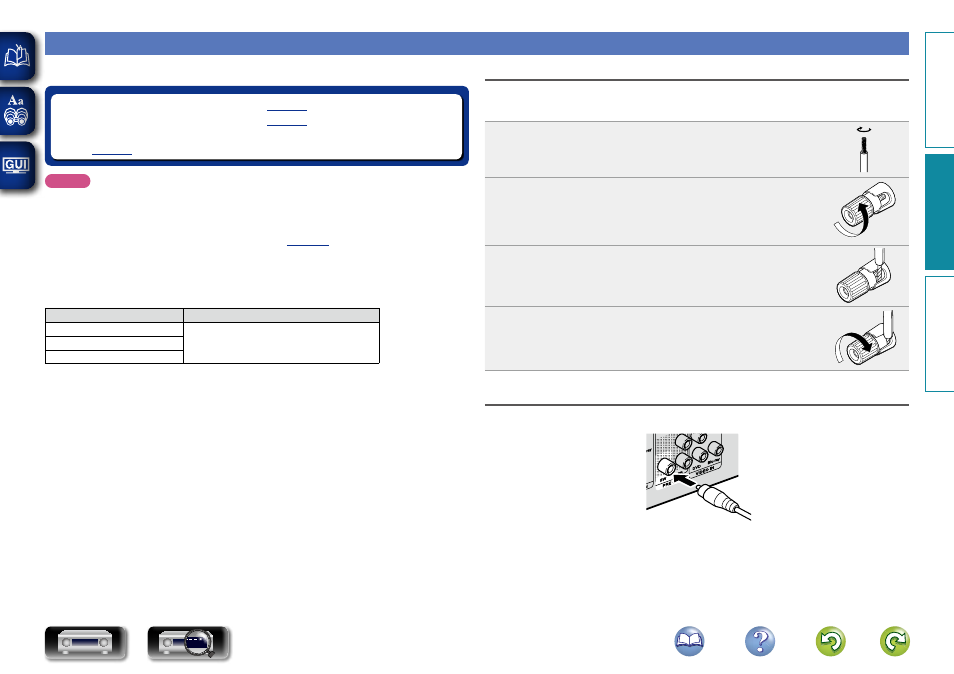

44
Conexión del altavoz
Aquí conectamos los altavoces de la habitación a esta unidad.
En esta sección se explica cómo conectarlos mediante un ejemplo típico.
n Conexión de altavoces de 5.1 canales ( vpágina 45 )
n Conexión de altavoces de 2.1 canales ( vpágina 46 )
n Conexión de un altavoz delantero que utilice amplificador de potencia
( vpágina 47 )
NOTA
• Desconecte el enchufe de esta unidad de la alimentación de la toma de corriente antes de conectar
los altavoces. Apague también el subwoofer.
• Conecte los cables de los altavoces de manera que no sobresalgan de los terminales de altavoces.
El circuito de protección puede activarse si los alambres de los cables hacen contacto con el panel
trasero o si los lados + y – hacen contacto entre sí (
vpágina 89 “Circuito de protección”).
• Nunca toque los terminales de altavoces mientras la alimentación está conectada. Si lo hace,
puede provocar una descarga eléctrica. Cuando se ejecute el “Asistente confg.”, para realizar
las conexiones siga las instrucciones de la pantalla del “Asistente confg.”. (No se suministra
alimentación a los terminales de altavoz mientras se está ejecutando “Asistente confg.”).
• Utilice altavoces con los valores de impedancia que se muestran a continuación.
Terminales de altavoces Impedancia de altavoces
FRONT
6 – 8 Ω CENTER
SURROUND
Conexión de los cables para los altavoces
Compruebe cuidadosamente los canales izquierdo (L) y derecho (R) y las polaridades + (rojo) y – (negro) de
los altavoces que va a conectar a esta unidad, y asegúrese de interconectar los canales y las polaridades
correctamente.
1 Quite aproximadamente 0,03 ft/10 mm del revestimiento del
extremo del cable de altavoz y tuerza firmemente el alambre
interior o termínelo.
2 Gire el terminal de altavoz en el sentido contrario a las agujas
del reloj para soltarlo.
3 Inserte el alambre del cable de altavoz en el terminal de altavoz.
4 Gire el terminal de altavoz en el sentido de las agujas del reloj
para apretarlo.
Conexión del subwoofer
Utilice un cable para subwoofer para conectarlo.
