48
Ap
é
n
d
ice
Apéndice

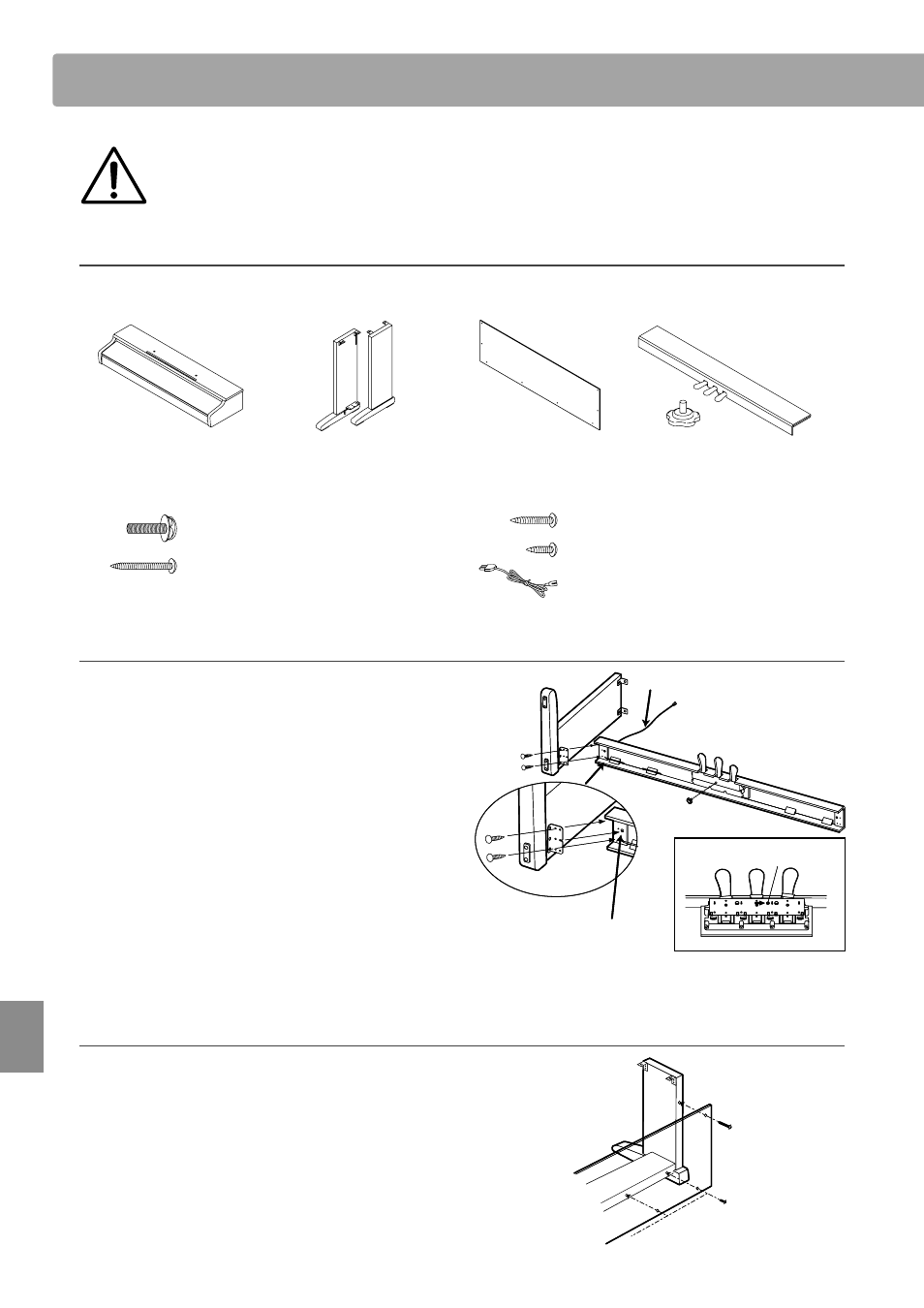

Instrucciones de montaje
Lea detenidamente estas instrucciones de montaje antes de intentar montar el piano digital KCP80.
Asegúrese de que hay dos o más personas montando el piano digital KCP80, sobre todo cuando levante nel
cuerpo principal del instrumento para colocarlo en el soporte, en el paso 3.
„ Piezas incluidas
Antes de intentar montar el piano digital KCP80, asegúrese de disponer de todas las piezas que se indican.
Necesitará un destornillador tipo Phillips (no incluido) para montar el instrumento.
e Tornillo (con arandela plana y
arandela de muelle) x 4
f Tornillo (largo, negro) x 2
i Cable de alimentación x 1
gTornillo (medio, negro) x 4
hTornillo (corto, plateado) x 4
a Cuerpo principal x 1 b Panel lateral x 2
(izquierda, derecha)
c Tablero trasero x 1 d Tabla de pedal x 1
Perno de soporte del pedal x 1
1. Montaje de los paneles laterales b, la tabla de pedal y el perno del soporte del pedal d
Suelte y extienda el cable de conexión del pedal acoplado a la
parte inferior de la tabla de pedal d.
Inserte el perno del soporte del pedal alrededor de 1 cm
en la tabla de pedal utilizando el orifi cio que se indica en el
diagrama.
Acople la tabla de pedal d en los paneles laterales izquierdo
y derecho b utilizando los tornillos provisionales situados a
cada extremo de la tabla de pedal. Asegúrese de utilizar el
panel correcto en cada lado.
Asegúrese de que la tabla de pedal y los paneles laterales
están en contacto y de que no quedan grandes separaciones
entre las piezas ensambladas.
Inserte los cuatros tornillos cortos plateados h en sus orifi cios
como se indica y apriete fi rmemente la tabla de pedal a los
paneles laterales izquierdo y derecho.
2. Colocación del tablero trasero c
Coloque la tabla de pedal y los paneles laterales que ha
montado de modo que queden en vertical sobre el suelo.
Apriete el tablero trasero c a los paneles laterales izquierdo y
derecho usando los dos tornillos largos f y dejando un margen
de apriete de entre 1 y 2 mm. A continuación, coloque la parte
inferior del tablero trasero en la tabla de pedal utilizando los
cuatro tornillos medios g.
Tornillo de montaje
provisional
Cable de pedales
h
d
b
Orifi cio del perno del soporte
del pedal
Tornillo de montaje
provisional
Cable de pedales
h
d
b
Orifi cio del perno del soporte
del pedal
f
g
f
g
