APENDICES

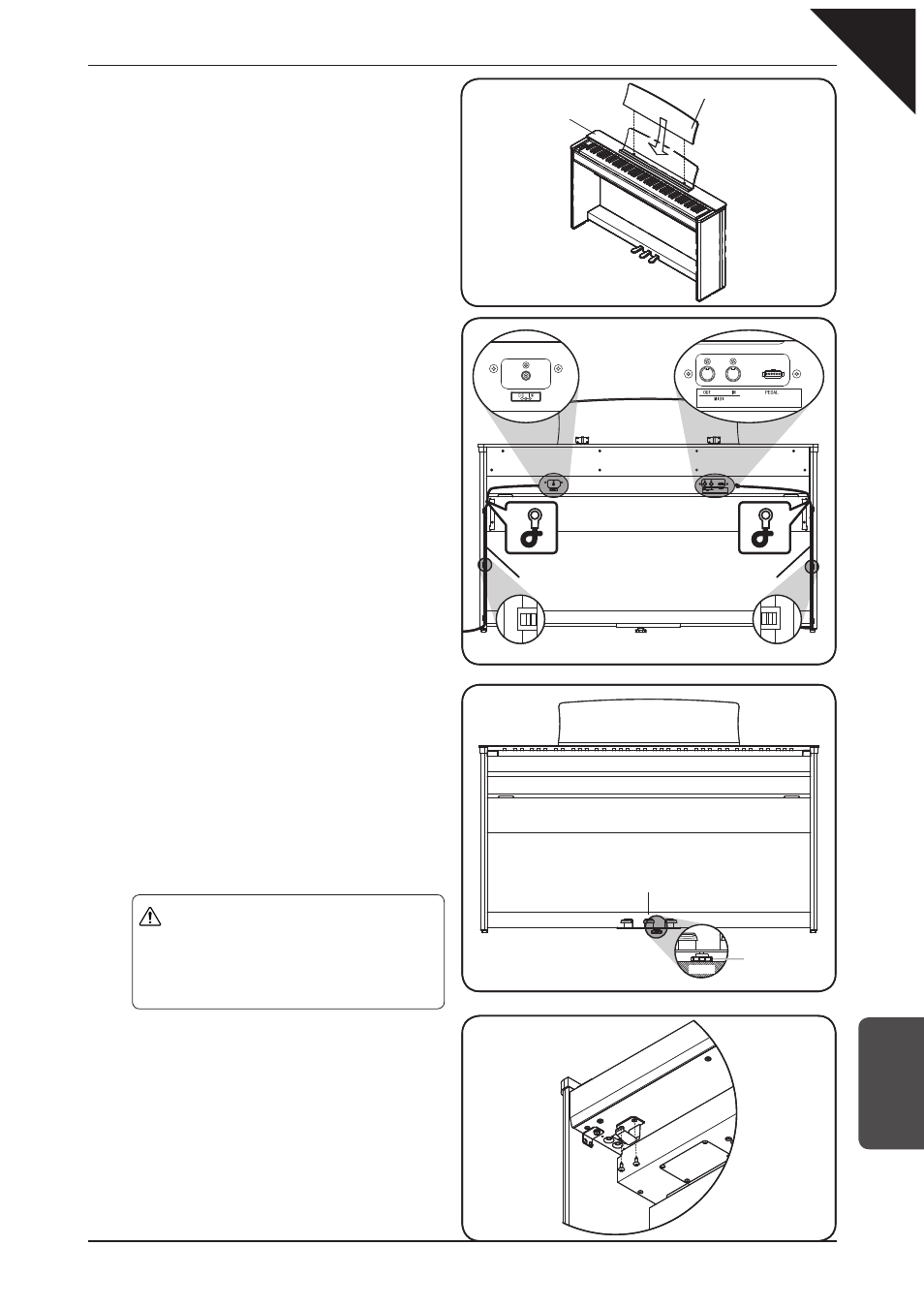

10. Inserte el Atril (E) en los agujeros en la
parte de arriba de la Unidad Principal.
11. Conectar el cable de los pedales de la
unidad de pedales al conector PEDAL
en la parte trasera de la unidad central,
asegurándose que las muescas para las
clavijas estén en la parte superior. Fijar el
cable en su sitio utilizando las abrazaderas
(r) y los ganchos, como se muestra en la
ilustración.
12. Conectar el adaptador AC (F) al conector
DC IN en la parte posterior del mueble
principal, después conectar el cable de
corriente (G) al adaptador AC. Fijar el
cable en su sitio utilizando las abrazaderas
(r) y los ganchos, como se muestra en la
ilustración.
13. Girar el tornillo (j) instalado en la parte
inferior de la unidad de Pedal (C) en
el sentido contrario a las agujas del
reloj, alargando el perno hasta que
haga contacto con el suelo y sostenga
fi rmemente el pedal.
Aviso
 Al mover el instrumento, asegurar
que la unidad este separada
claramente del suelo (no sacada/
ni empujada) para evitar dañar la
unidad del pedal.
14. Instalar el gancho para colgar el auricular
en la parte inferior del mueble principal
utilizando los dos pequeños tornillos
incluidos.
Unidad Principal (A)
Atril (E)
Unidad Principal (A)
Atril (E)
Sujetacables Sujetacables
Abrazadera (r) Abrazadera (r)
Cable de Pedales (F)
Sujetacables Sujetacables
Abrazadera (r) Abrazadera (r)
Cable de Pedales (F)
Suelo
Tablero de Pedales (C)
Botón de Ajuste ( j )
Suelo
Tablero de Pedales (C)
Botón de Ajuste ( j )
