45
A
p
éndic
e

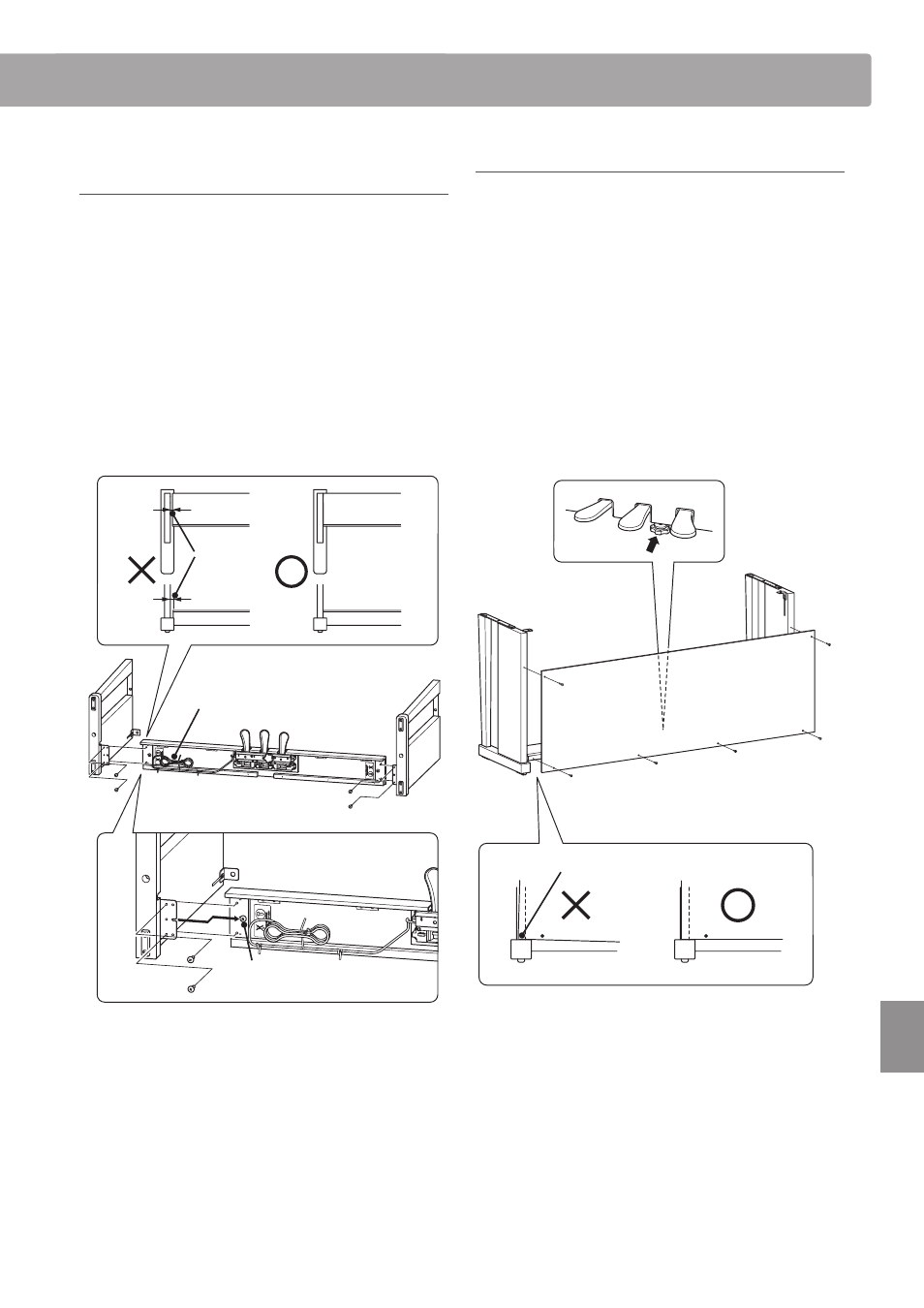

1. Montar los paneles laterales b
y el pedalero e
Desate y extienda el cable de conexión a los pedales adjunt,o a
la parte inferior del pedalero e.
Sujete el pedalero e a los paneles laterales (izquierdo y
derecho) b utilizando los tornillos de alineación ubicados
en ambos extremos del pedalero. Asegúrese que se utiliza el
panel lateral correcto para el lado izquierdo y el lado derecho.
Asegúrese que el pedalero y los paneles laterales estarán juntos,
y que no haya huecos grandes entre las piezas montadas.
Introduzca los cuatro tornillos de chapa cortos y plateados
j en los agujeros como se muestra, y sujete fi rmemente el
pedalero a los paneles laterales (izquierdo y derecho).
muesca
Cable de pedales
Tornillo de alineación
b
b
e
e
b
b
e
e
b
b
e
b
e
j
j
2. Sujetar el tablero trasero d
Coloque el pedalero y paneles laterales ya montadas
verticalmente en el suelo.
* Asegurarse de que el tornillo de ajuste esté correctamente atornillado a
la pedalera.
Sujete temporalmente el tablero posterior d a los paneles
laterales de la izquierda y la derecha usando los dos tornillos
de rosca negros y largos h, con un margen de apriete de 1 a 2
mm aproximadamente.
A continuación sujete la parte inferior de dicho tablero a la
tabla de pedal usando los cuatro tornillos de rosca negros de
longitud media i.
no alineados
b
b
d
h
h
i
i
i
i
