Instalación y guía rápida de inicio ProNest ®
Nota: Programa 2D CAD
ProNest 2015 incluye un editor 2D CAD que ofrece todas las funciones básicas necesarias para crear o
editar un dibujo CAD detallado.
Puede abrir 2D CAD en cualquier momento que esté usando ProNest haciendo clic en el botón
en la barra de herramientas de la ventana Editar lista de piezas.
Archivos CAD de muestra
Durante la instalación de ProNest, los archivos CAD (.dxf) de muestra se pusieron en la siguiente ubicación:
C:\ProgramData\Hypertherm CAM\ProNest 2015\Examples
En esta guía se utilizarán estos archivos para ayudar a demostrar las funciones de ProNest. No dude en usar
estos archivos mientras esté aprendiendo ProNest
.
Para seleccionar una pieza CAD

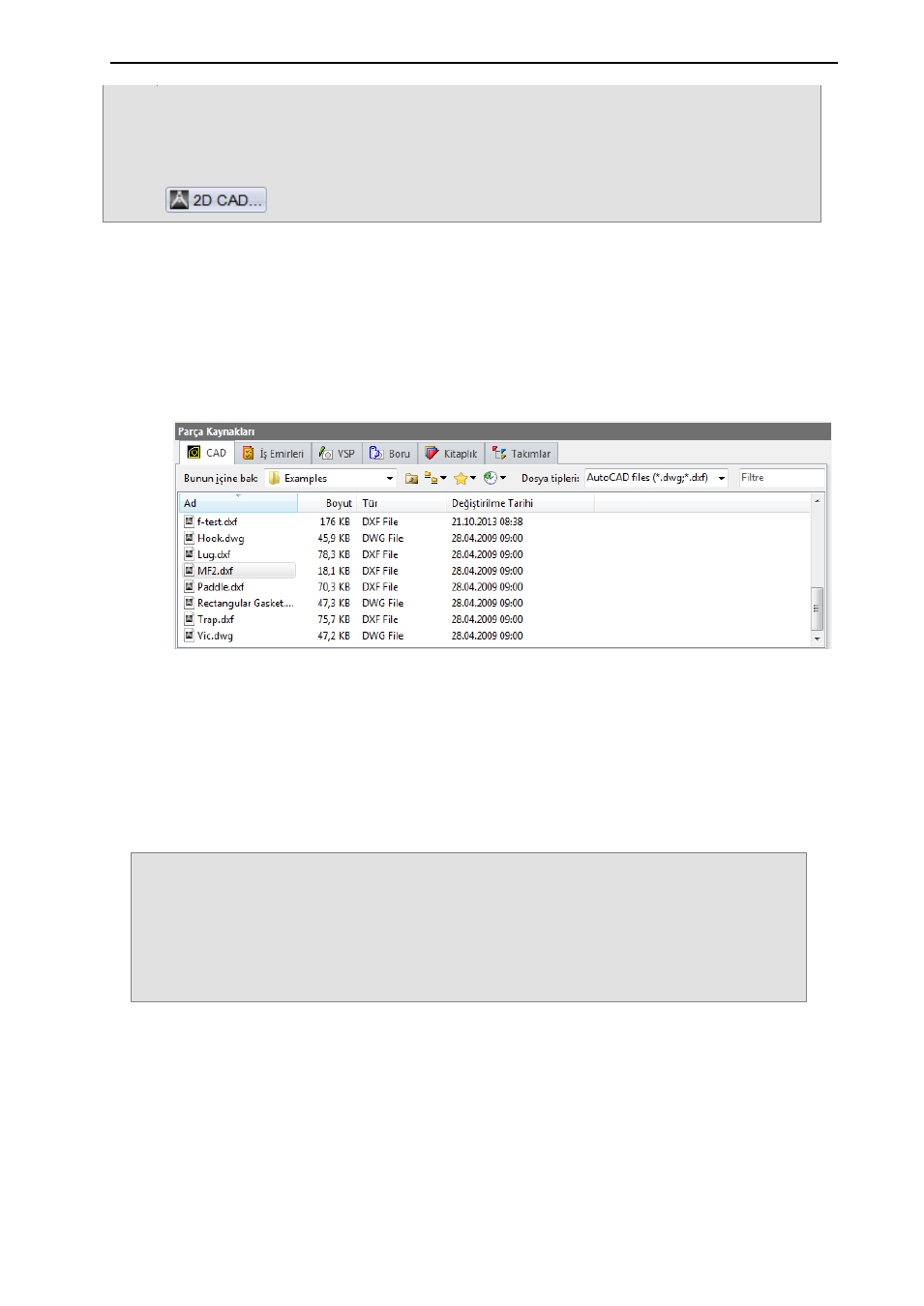

1 Seleccione la ficha CAD de la sección Fuentes de pieza.
La ficha CAD funciona como Windows Explorer, permitiéndole buscar las carpetas y archivos en su
sistema. Utilice el cuadro de lista Buscar en, para ayudar la navegación. De manera predeterminada, el
cuadro Tipo de archivo se pondrá en archivos AutoCAD (*.dwg;*.dxf). La selección de este cuadro
filtrará el contenido de la carpeta actual y mostrará solo los archivos que coincidan.
2 Asegúrese de que esté seleccionada la carpeta Examples en la ficha CAD.
3 Busque MF2.DXF y haga clic una vez para seleccionarlo.
Una vez seleccionado, el nombre de la pieza aparecerá resaltado. El panel Vista previa mostrará el archivo
CAD seleccionado. El panel Propiedades mostrará las propiedades que se usarán al agregar la pieza.
Importante: Los archivos CAD instalados en la carpeta Examples fueron dibujados usando nombres de
capa específicos. Cada nombre de capa define un atributo diferente como perfiles para
corte, trazado, punzonado o información de cotas. Al usar las propiedades de una pieza
CAD dada, puede hacer coincidir cada capa CAD con un proceso de máquina. Utilizar las
capas de esta manera posibilita a ProNest distinguir los diferentes aspectos de un dibujo al
agregar la pieza. Al agregar piezas, es fundamental asignar capas a los correspondientes
procesos de máquina para que el resultado sea bueno.
