Configuración de interruptores dip – HuddleCamHD 3X Manual del usuario
Página 7
Ver 1.1 6/30/14

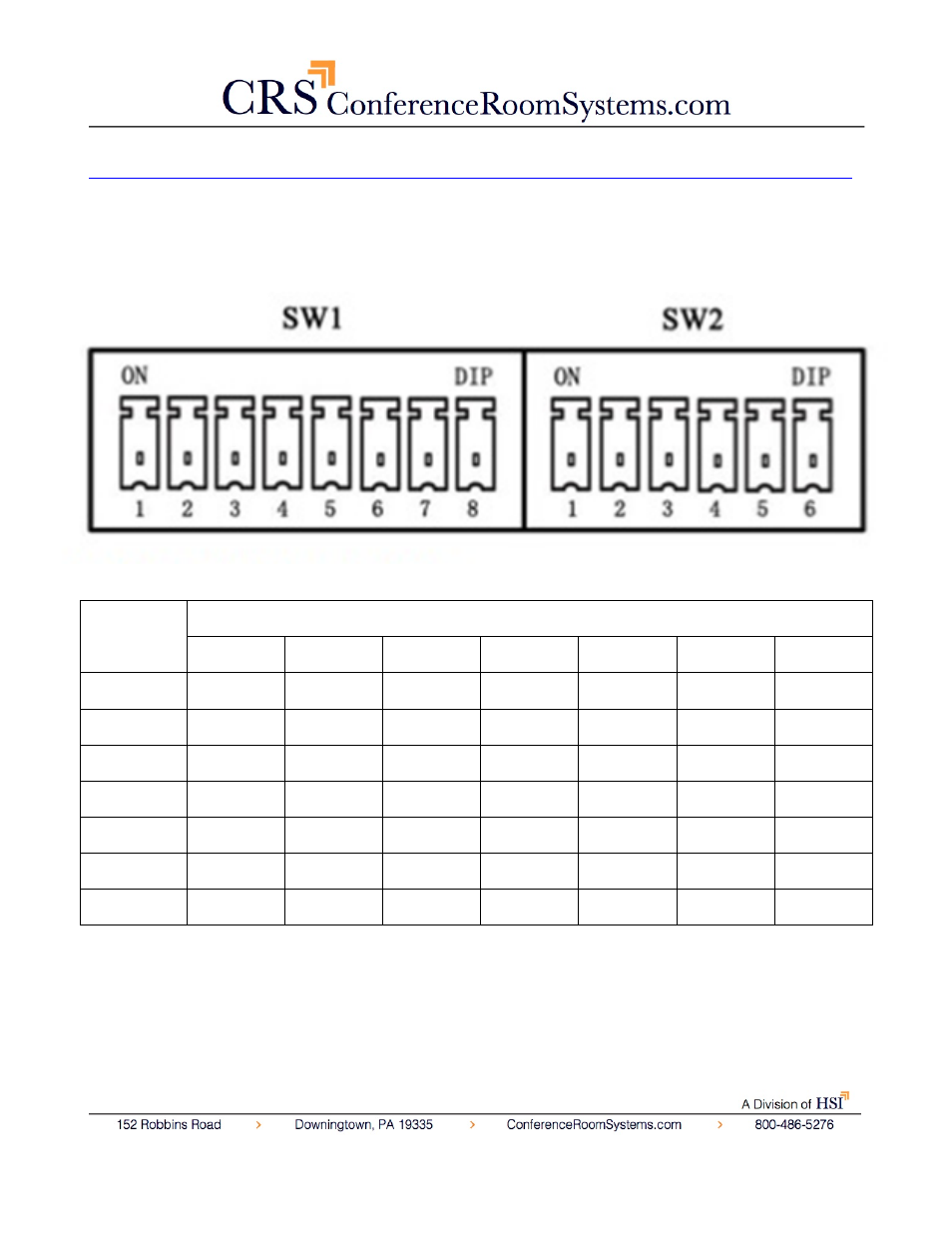

4. Configuración de Interruptores DIP…………………………………………………
Nota: Cuando esté cambiando la configuración de los Interruptores DIP, haga
todos los cambios con la cámara apagada.
SW1: Usada para configuración de dirección RS232.
Dirección
SW1 Estado del Interruptor 1-7, (8 para estado de reposo)
DIP-1
DIP-2
DIP-3
DIP-4
DIP-5
DIP-6
DIP-7
1
ON
OFF
OFF
OFF
OFF
OFF
OFF
2
OFF
ON
OFF
OFF
OFF
OFF
OFF
3
OFF
OFF
ON
OFF
OFF
OFF
OFF
4
OFF
OFF
OFF
ON
OFF
OFF
OFF
5
OFF
OFF
OFF
OFF
ON
OFF
OFF
6
OFF
OFF
OFF
OFF
OFF
ON
OFF
7
OFF
OFF
OFF
OFF
OFF
OFF
ON
Notas:
1. Dirección de Difusión: Si el Joystick es 255 (todos los interruptores DIP en modo
ON), cualquier cámara puede ser controlada por cualquier dirección.
2. Dirección de prueba: Si la dirección de la cámara domo (todos los interruptores
DIP en modo off), cualquier dirección de código puede controlar la cámara domo.
