MANTENIMIENTO
3-20
powermax1650
Manual de servicio
_
+
4.0
5.0
50
60
AC
70
80
V
BAR
6.0
PSI
AMPS
30
40
100
80
60

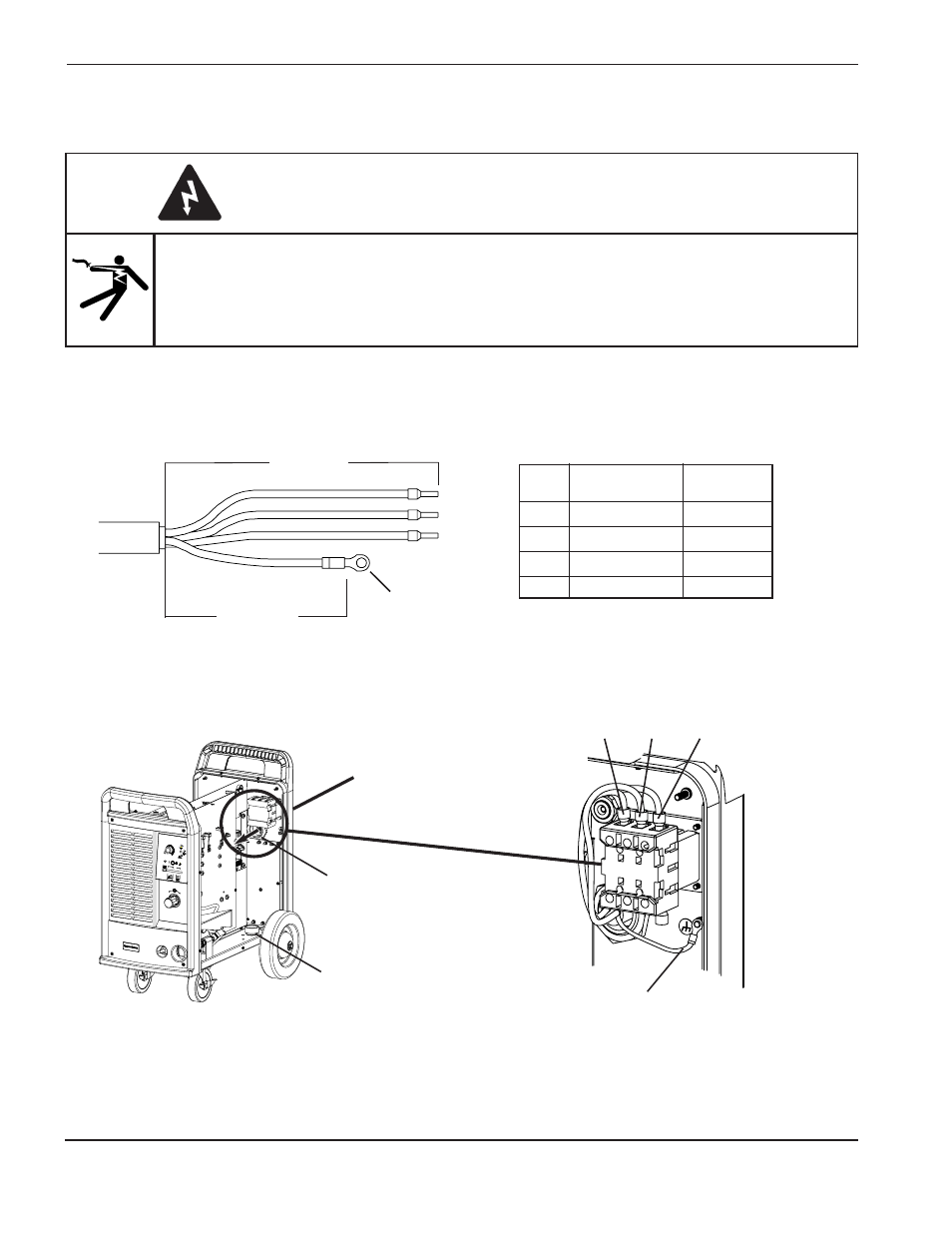

Instalación del enchufe
Un electricista licenciado y capacitado debe conectar el cordón de alimentación al enchufe.
L1
#10
Tierra
L2
152 mm
241 mm
Encamine el cordón de
alimentación a través de sostén-
contra-tirones y apriete.
Interruptor de potencia
Tierra
L1
L3
Sostén-contra-tirones
Insertos para el sostén-
contra-tirones (2)
ቢ
Pele y prepare los alambres del cordon de alimentación como se muestra debajo:
Instalación del cordón de alimentación
ባ
Conecte el cordón de potencia al interruptor de potencia.
Nota: Seleccione el sostén-contra-tirones más pequeño
que quepa sobre el cordón de potencia.
L3
L2
Reemplazo de componente
ADVERTENCIA
EL CHOQUE ELÉCTRICO LE PUEDE MATAR
• Use extrema precaución cuando trabaje cerca de circuitos eléctricos activos. Existen
voltajes peligrosos dentro de la fuente de energía que pueden causar lesiones graves
o muerte.
• Ver advertencias en págs. 3-7 antes de continuar.
Unidad estándar
Unidad CE
L1
Negro
Negro (U)
L2
Blanco
Azul (V)
L3
Rojo
Café (W)
Tierra
Verde
Amarillo
