HPRXD Short Torch Manual de instrucciones 808893 23
2 – Instalación
3. En el caso de los sistemas con consola de gases manual, conectar las mangueras de la antorcha al conjunto de
válvula de cierre y, en los de consola de gases automática, a la consola de dosificación. Ver la Figura 13.

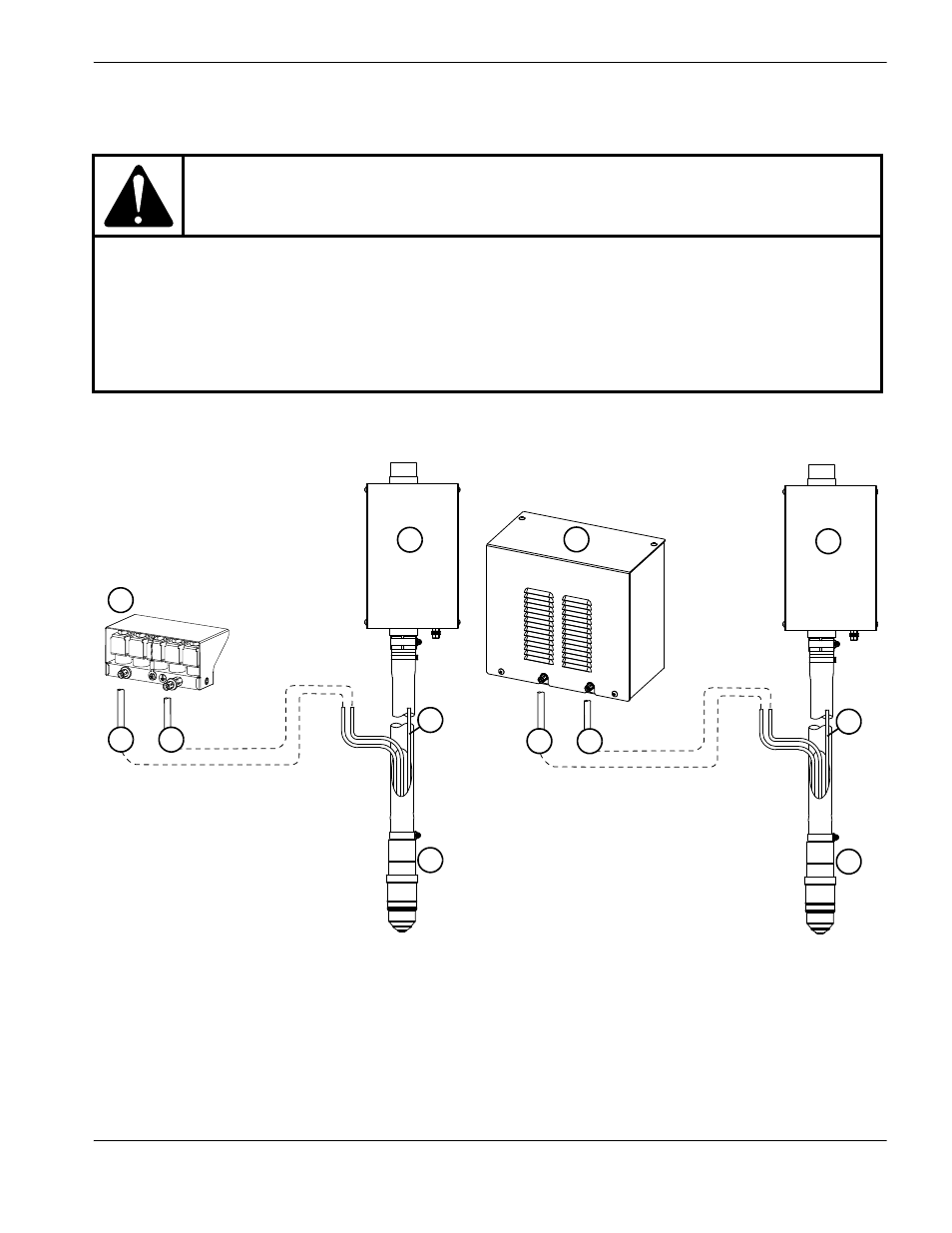

Figura 13
¡PRECAUCIÓN!
La longitud de las mangueras que van de la antorcha a la consola de dosificación o al conjunto de
válvula de cierre es decisiva para la calidad de corte y duración de los consumibles. No modificar la
longitud de las mangueras.
Para evitar que se enciendan y dañen los demás cables y mangueras de la antorcha, sitúe el extremo
descubierto de la manguera de ventilación del gas plasma alejado de las chispas que produce la
perforación.
1
3
5
6 7
2
5
6 7
2
Consola de gases manual Consola de gases automática
4 4
1 Conjunto de válvula de cierre
2 Caja de conexiones
3 Consola de dosificación
4 Manguera de ventilación gas plasma (blanca)
5 Antorcha corta con conjunto de cables y
mangueras integrado
6 Manguera de gas plasma (negra)
7 Manguera de gas de protección (azul)
