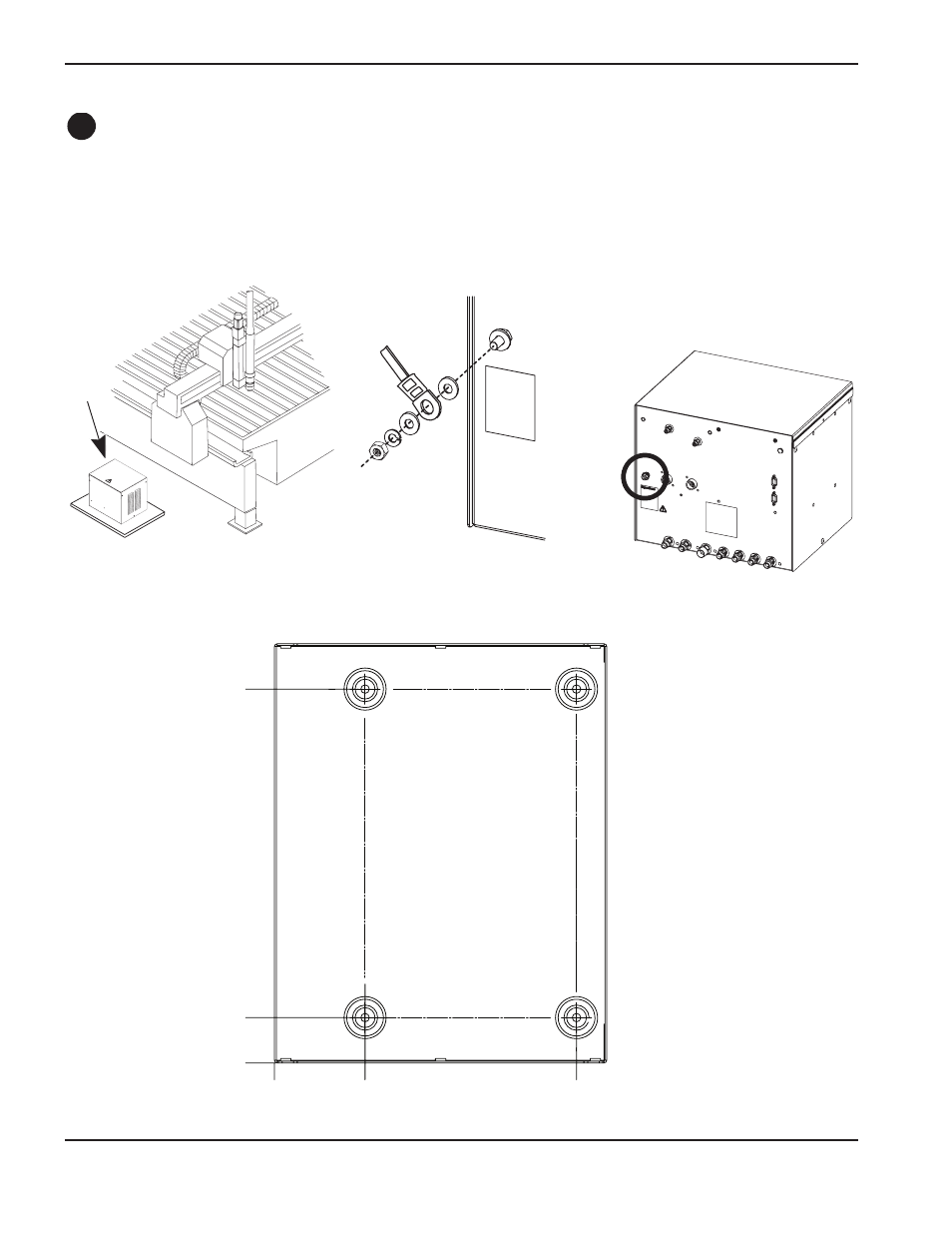

Colocación de la consola de selección
• Ponga la consola de selección cerca de la mesa de cortar. Deje espacio para sacar tapa y lado derecho para
revisar. Se muestra abajo la orientación preferida. El longitud máxima de cables entre la fuente de energía y la
consola de selección es 75 m. La longitud máxima de cable y mangueras entre la consola de selección y el
conjunto de la consola de medición es de 20 m.
C
La orientación preferida
de consola de selección
Conexión a tierra de consola de selección
314,5 mm
254,0 mm
0
38,1 mm
0
76,2 mm
