OPERACIÓN
HD3070
(con consola automática de gases) Manual del operador
2-29

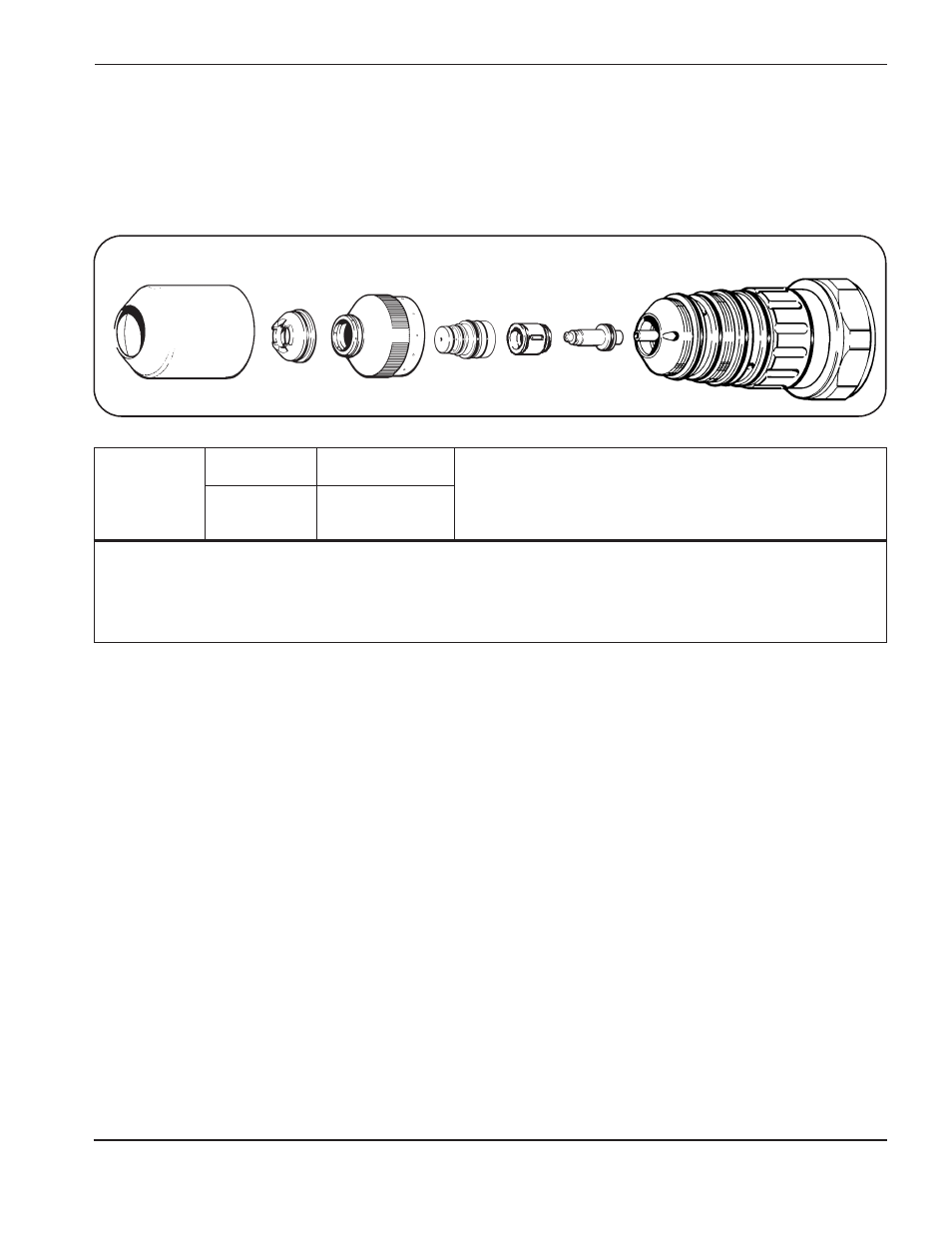

Aislador
020949
Boquilla
020948
Electrodo
120113
Capuchón de retención
020795
Difusor
020947
Antorcha PAC186
120349
Capuchón aislador
020634/020687
12/2/98
Tablas de datos operativos (de corte) antorcha PAC186
Cobre
##
– Corte de 50 amperios
Plasma de O
2
/Protección de O
2
y N
2
Caudales de la
Caudales de la
prueba de preflujo* %
prueba de corte %
Distancia
Altura
Espesor
Preflujo
Protección
Plasma
Voltaje
antorcha-
Velocidad de
inicial de
Demora de
del material
O
2
N
2
O
2
N
2
O
2
del arco
pieza**
desplazamiento
perforación
perforado
(GA) (Pulg)
(mm)
(1)#
(2)#
(3)#
(4)#
(5)#
(6)#
(voltios)
(mm)
(m/min.)
(mm)
(potenc.) (seg)
16
0,060
1,5
35
40
20
10
40
—
92
2,0
1,78
2,5
4
1,0
14
0,075
1,9
92
2,0
1,78
2,5
4
1,0
12
0,105
2,7
94
2,0
1,65
2,5
7
1,5
10
0,135
3,4
94
2,0
1,65
2,5
9
2,0
Las presiones de entrada del gas de O
2
y N
2
deben ser entre 7,2 y 9,2 bar para todos los espesores de material.
# En la figura 2-3 hallará las distintas pantallas visualizadas en la pantalla de cristal líquido.
## La placa de cobre se entrega a veces con una película protectora de plástico. Quite la película de plástico
antes de cortar.
* Un aumento leve en los caudales de O
2
y N
2
en la prueba de preflujo puede aumentar la capacidad de
perforado en los materiales de mayor espesor indicados anteriormente. Sin embargo, si aumenta demasiado
los caudales de preflujo puede afectar la fiabilidad de encendido del plasma (fallos de encendido).
** La tolerancia de la distancia antorcha-pieza es de ± 0,125 mm. Cuando se usa una THC, la tolerancia es
de ± 1 voltio.
***
Medida desde las puntas del adaptador de aislador 020949.
Consumibles contra-antihorarios están disponibles para corte de imagen de espejo.
Si ocurren problemas con el proceso de cortar, y las tasas de flujo no parecen correctas, refiérase a Ia Sección 5
(versión inglés), Mantenimiento, Chequeos de la Contra Presión del Sistema de Gas.
