p4
manteniendo la junta ranurada flojamente por un
borde en el extremo de las ranuras. Bajar la junta
hasta el borde cae en su lugar en el borde de la placa
de muestra. Bajar gradualmente el resto de la junta
de modo que las bandas del material de la junta se
suman a las crestas de sellado entre las cámaras.
6
La membrana elimina de la transferencia de gel debe
ser colocada con la cara de contacto de gel hacia
abajo contra la junta de estanqueidad. La membrana
debe permanecer húmedo durante el procedimiento.
(Una membrana seca tenderá a la mecha de la
solución de incubación de cámaras teh.) La dirección
de electroforesis debe ser paralelo a la dirección
longitudinal de las ranuras. Todos los bordes de la
membrana debe estar dentro de los bordes de la junta
de estanqueidad pero también deben cubrir los bordes
de todas las ranuras.
7
Si las muestras se han separado en los carriles
individuales, ajustar la alineación de la membrana de
modo que los carriles están por encima de las ranuras
abiertas. El lápiz rastreo marcar los carriles debe estar
en el lado superior de la membrana en este punto.
8
Coloque la junta de la presión sobre la membrana sólida
de transferencia. Asegurarse de que todos los bordes
están alineados con la junta ranurada y que están
dentro de la muesca blanqueado de la placa de acrílico.
Nota: El tamaño de la
membrana es importante. Se
debe estar completamente
dentro de la región de la junta
PR150—no debe extenderse
más allá de los bordes de la
junta muestra ranurada y que
éste debe cubrir todas las
ranuras más allá de las crestas
de sellado para asegurar que no
hay fugas cuando la membrana
se sujeta en su lugar.
Nota: Marcar la orientación de
la membrana de transferencia
antes de secante trazando los
dientes de las diez peine así
con un lápiz cerca de la parte
superior de la membrana. El
marcado debe realizarse antes
de mojar la membrana. Coloque
el lado no marcado de la
membrana en la parte superior
del gel. Alinear el lápiz trazado
cuidadosamente para que
coincida con la posición de los
pocillos de muestra en el gel.

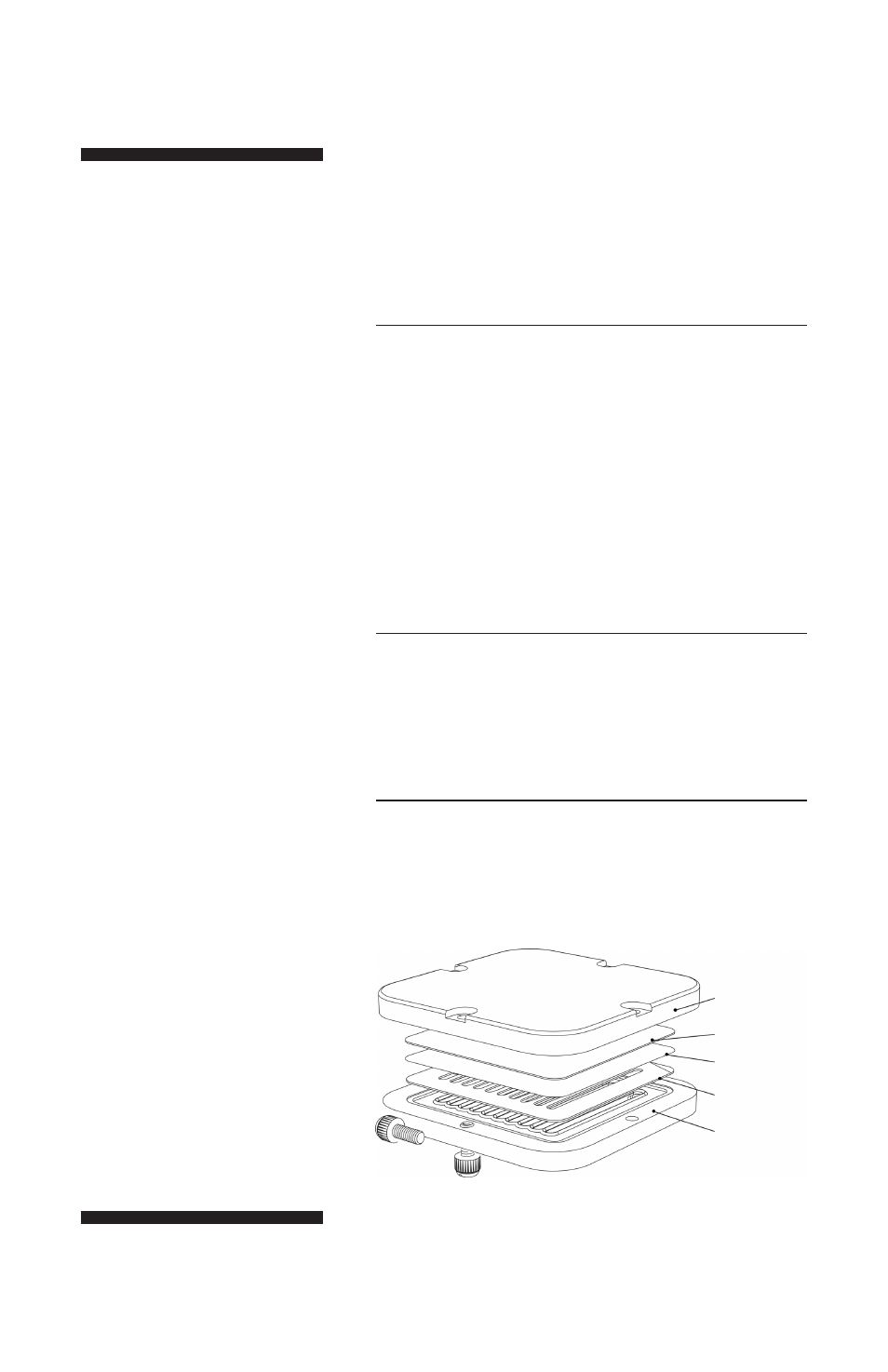

Fig 2. Montaje de los
componentes del colector de
incubación PR150.
placa de presión
presión de la junta
membrana
muestra de la junta
muestra de la placa
