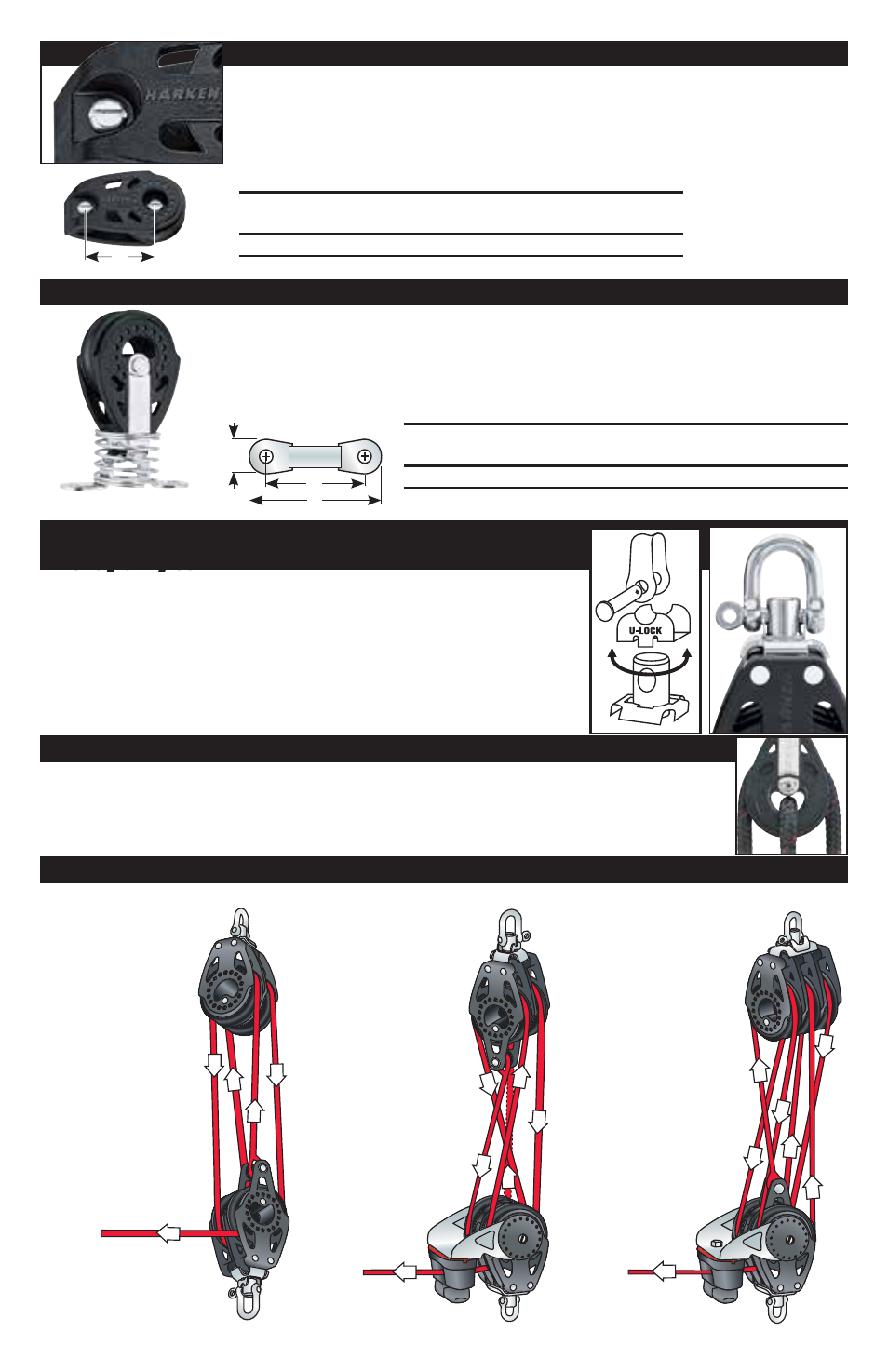

Harken 340 29 mm Shackle & Cheek Block - Manual (Página 2)

350 Polea de reenvio
Utilizar la polea como plantilla, marcar los agujeros usando un punzón para
marcar. Quitar la polea y taladrar los agujeros usando una broca de 4,2 mm
(11 / 64 "). Biselar la boca de los agujeros de cubierta, usando un cuchillo
pequeño para permitir que el sellador tome forma. Instalar la polea con los
tornillos, arandelas y tuercas de fijación de acero inoxidable recomendados.
Sistemas de tensado con aparejo múltiple
Para imprimir diagramas más grandes, ver: www.harken.com
Arraigo integral — 348 / 352
Fijar el extremo del chicote a la boca de la polea para construir un sistema de 2:1
ó de 3:1.
Pieza
No. Tornillos
A B C
pul mm pul mm pul mm
350 M4 ó #8 PH/RH* — — 1 3 /
16
30 — —
* Longitud de los tornillos: Agregar al grueso de la cubierta la altura necesaria para la tuerca y la arandela.
350
B
349 Vertical
Pieza
No. Tornillos
A B C
pul mm pul mm pul mm
349 M5 ó #10 PH/RH 7 /
16
11 1 1 /
4
32 1 11 /
16
43
* Longitud de los tornillos: Agregar al grueso de la cubierta la altura necesaria
para la tuerca y la arandela.
A
C
B
Con el cáncamo como plantilla, marcar los agujeros usando un punzón para marcar.
Quitar la polea y taladrar los agujeros usando una broca de 4,2 mm (11 / 64 "). Biselar
la boca de los agujeros de cubierta, usando un cuchillo pequeño para permitir que el
sellador tome forma. Instalar la polea con los tornillos, arandelas y tuercas de fijación
de acero inoxidable recomendados.
5:1 Right-Angle Reeving
Dead-end on Becket
1
2
3
4
5
5
5:1
4:1 Right-Angle Reeving
Dead-end on Becket
1
2
3
4
4
4:1
Tensado en ángulo recto extremo del chicote en el arraigo
1
2
3
4
5
6
6:1 Right-Angle Reeving
Dead-end on cam
6:1 Right-Angle Reeving
Dead-end on becket
6
2
3
4
5
6
6
1
6:1
Cierre U-Lock de 3 posiciones —342 / 343 / 344 / 345 /
346 / 347 / 381
El Cierre U-Lock de 3 posiciones, permite cambiar la dirección del
cabezal en posición frontal, lateral o que la polea gire libremente.
Para cambiar la dirección del cabezal, quitar el grillete, dar vuelta
al cabezal y colocar el grillete de nuevo. Para permitir que la polea
gire sobre su eje, retirar el cierre U-Lock.
