DESCRIPCIÓN DE LOS CONTROLES
Subnivel
Permite ajustar el nivel del subwoofer al balance deseado con los altavoces.
Filtro de paso bajo (LPF)
El MS-AB206 tiene filtro de paso bajo fijo y variable. Al emparejar el MS-AB206 con
los altavoces MS-BX3020 de FUSION, ponga el interruptor del filtro de paso bajo
en la posición “off”. Al conectar otros altavoces de FUSION, ponga el interruptor
del filtro de paso bajo en la posición “on” y ajuste la frecuencia (25 Hz – 200 Hz).
Encendido automático (para usarlo cuando haya disponible un cable de
encendido remoto)
Utilice este interruptor para usar la función de encendido automático del MS-AB206.
Cuando la señal de audio esté presente, la unidad se encenderá sola y sin señal
se apagará después de un periodo de 90 segundos.
CABLEADO
• Asegúrese de utilizar el mazo de cables suministrado
• Pase los cables positivo y negativo juntos.
• Conéctelos al sistema de alimentación de 12 V del barco en un punto como el panel de
distribución en el que los terminales positivo y negativo o las barras colectoras estén ubicados
uno cerca del otro.
• Conecte el cable negativo (negro) al polo negativo del sistema de alimentación de 12 V del
barco. Asegúrese de que este sea el primer cable en conectarse
• Conecte el cable positivo (rojo) al polo positivo del sistema de alimentación de 12 V del barco.
Debe usarse un fusible o disyuntor en el cable positivo cerca de su conexión al sistema de 12
V del barco.
• Utilice el fusible en línea suministrado o un fusible/disyuntor del mismo valor nominal
montado en el panel.
• Si los cables suministrados no son lo suficientemente largos, alárguelos con cable del mismo
calibre.
• Para recorridos muy largos de cable, consulte a un instalador marino de electrónica
cualificado.
• Conecte el cable de encendido remoto (azul) al cable de encendido remoto o al cable de
antena de encendido de la unidad principal. Si ninguno de estos está disponible, seleccione la
función de encendido automático del MS-AB206.
• Conecte los cables RCA a los terminales de presalida de rango de frecuencias completo de
la unidad fuente. Asegúrese de que los cables RCA se pasen evitando cables de alimentación
y de toma de tierra, y también otros motores eléctricos, etc, que pudieran introducir ruido no
deseado.
• Conecte los altavoces marinos de cabina a las salidas del altavoz. Asegúrese de respetar la
polaridad.
• Compruebe todas las conexiones.
• Por último, conecte el extremo del enchufe del arnés de alimentación/negativo/control
remoto al MS-AB206.
4 5
INSTALACIÓN
Asegúrese de que el subwoofer Marine Active esté firmemente sujeto.
Compruébelo antes de taladrar o cortar los orificios.
NO trabaje cerca de depósitos de combustible, tuberías de combustible o
hidráulicas, ni de cables eléctricos.
NO monte el subwoofer Marine Active de forma que se pillen o dañen los cables.
Asegúrese de que todo esté firmemente conectado antes de conectar el cable
de +12 V. Asegúrese de que el cable de +12 V esté protegido por un fusible lo
más cerca posible de la batería. Utilice SIEMPRE un fusible con el valor nominal
recomendado.
El MS-AB206 de FUSION está diseñado específicamente para que alcance su
rendimiento óptimo cuando se coloca en una situación de dos planos (pared y
suelo) o de tres planos (dos paredes y el suelo). También es posible su ubicación en
una pared (o en un armario de almacenamiento) detrás de una rejilla protectora.

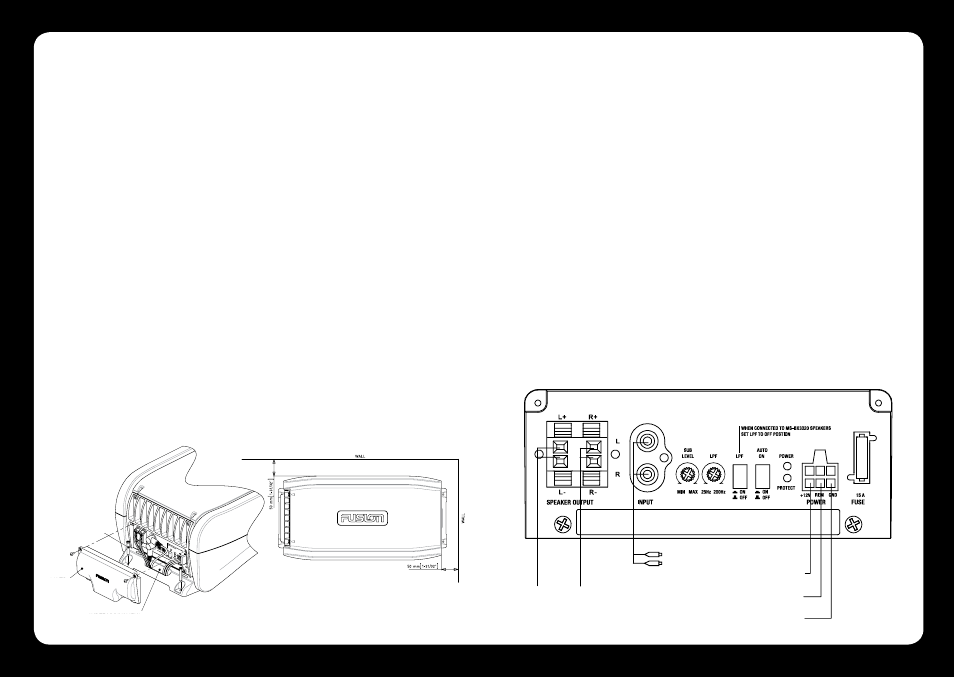

Canal izquierdo y derecho
de los terminales de
altavoz positivo y negativo
Entrada RCA
Cable negativo de 12 V (negro)
Cable de ENCENDIDO remoto (azul)
Cable positivo de 12 V (rojo)
4 TORNILLOS DE MONTAJE
TAPA
ORGANIZADOR DE CABLES
