4 5

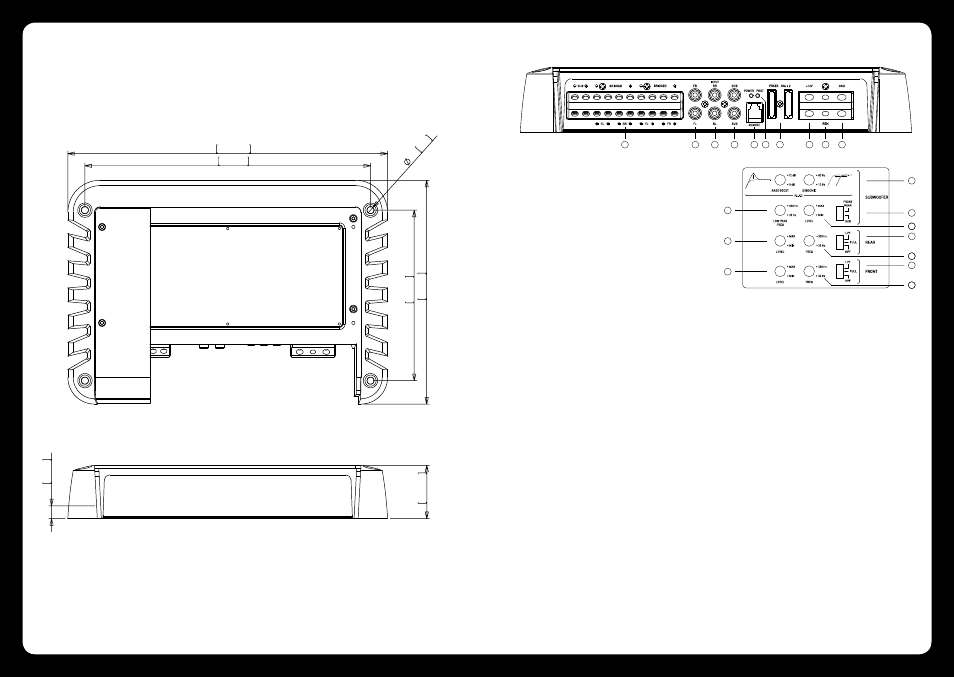

DIMENSIONES DEL AMPLIFICADOR
Todas las dimensiones se suministran en milímetros (mm) a menos que se indique lo contrario
DESCRIPCIÓN DE LOS CONTROLES
1 2 3 4 5 6 7 8 9 10
11
12
13
20
18
16 16
19
17
15
14
1. SALIDA DEL ALTAVOZ:
Conecte los altavoces a estos terminales.
2. ENTRADA FRONTAL RCA:
Conecte estos conectores RCA a la unidad principal con una
conexión frontal de salida de bajo nivel.
3. ENTRADA RCA TRASERA:
Conecte estos conectores RCA a la unidad principal con una
conexión trasera de salida de bajo nivel.
4. ENTRADA RCA DEL SUBWOOFER:
Conecte estos conectores RCA a la unidad principal con una
conexión de subwoofer de salida de bajo nivel.
5. CONEXIÓN DEL CONTROL REMOTO DEL NIVEL DEL SUBWOOFER:
Conecte el controlador remoto de nivel (incluido) opcional en
este enchufe.
6. LED DE ENCENDIDO Y DE ESTADO:
Se enciende en color "verde" si el amplificador se ha encendido
correctamente y en color "rojo" si se ha producido algún fallo.
7. FUSIBLES:
Asegúrese de utilizar el tipo correcto de fusible. Para MS-
DA51600 2 fusibles de 40 A.
8. CONEXIÓN DE +12 V:
Conéctela directamente al terminal positivo (+) de la batería
del barco mediante un cable de alimentación de calibre 4 con
un fusible en línea o un disyuntor en el extremo de la batería.
NOTA : este es el último cable que debe conectarse durante la
instalación. Si no se hace así podrían producirse daños.
9. CONEXIÓN DEL ENCENDIDO REMOTO:
Este terminal se utiliza para encender y apagar el amplificador.
La entrada del control remoto requiere una fuente conmutada
(+12 V) para encender el amplificador. Esta suele encontrarse
en la parte trasera de la unidad principal en forma de salida
remota.
10. CONEXIÓN A TIERRA
Conéctela directamente al sistema de toma de tierra del barco
mediante un cable de alimentación de calibre 4. NOTA: este es
el primer cable que debe conectarse durante la instalación.
11. FRECUENCIA DEL FILTRO LP DEL SUBWOOFER:
Fija el punto de frecuencia de paso del filtro de paso bajo de los
canales del subwoofer en valores entre 32 Hz y 320 Hz.
12. NIVEL TRASERO:
Permite ajustar el nivel de la señal de la entrada trasera. Utilice
este control para adaptar directamente la unidad principal al
amplificador. Para fijar correctamente este control, ponga
el nivel del amplificador a MIN y la unidad principal a 3/4
del volumen. Con el BASS (bajos) y TREBLE (agudos) a cero,
aumente despacio este control del nivel hacia el extremo
MAX del control. NOTA: si el sonido empieza a distorsionarse,
disminuya el nivel de este control.
13. NIVEL FRONTAL:
Permite ajustar el nivel de la señal de la entrada frontal. Utilice
este control para adaptar directamente la unidad principal al
amplificador. Para fijar correctamente este control, ponga
el nivel del amplificador a MIN y la unidad principal a 3/4
del volumen. Con el BASS (bajos) y TREBLE (agudos) a cero,
aumente despacio este control del nivel hacia el extremo
MAX del control. NOTA: si el sonido empieza a distorsionarse,
disminuya el nivel de este control.
14. CONTROL DE FRECUENCIA BAJA DE FUSION:
El FUSION Low Frequency Control (F.L.F.C.) es una interfaz
dual de control de etapas. La combinación del filtro subsónico
y el control de realce de bajos permite ajustar la señal de
audio del subwoofer. El filtro subsónico es fundamentalmente
un cruce de paso alto que bloquea la señal de frecuencia en
valores entre 10 Hz y 80 Hz. A menudo esta señal no contiene
música y eliminarla mejora el control del subwoofer. El realce
de bajos es un control variable para aumentar el nivel a 45 Hz
desde 0 - +12 dB de ganancia. Ajuste estos controles con sumo
cuidado.
15. FUENTE DE AUDIO DEL SUBWOOFER:
Este interruptor selecciona la fuente de audio para el canal del
subwoofer. El audio puede alimentarse desde los conectores
RCA de la entrada SUB o desde los conectores RCA de las
entradas FRONTAL y TRASERA.
16. NIVEL DEL SUBWOOFER:
Permite ajustar el nivel de la señal de entrada del subwoofer.
Utilice este control para adaptar directamente la unidad
principal al amplificador. Para fijar correctamente este
control, ponga el nivel del amplificador a MIN y la unidad
principal a 3/4 del volumen. Con el BASS (bajos) y TREBLE
(agudos) a cero, aumente despacio este control del nivel
hacia el extremo MAX del control. NOTA: si el sonido empieza a
distorsionarse, disminuya el nivel de este control.
17. FRECUENCIA DEL FILTRO TRASERO:
Fija el punto de frecuencia de paso del filtro trasero en valores
entre 32 Hz y 320 Hz. NOTA: no hacerlo correctamente podría
producir daños en los altavoces.
18. SELECCIÓN DEL FILTRO TRASERO:
Este interruptor selecciona el tipo de filtro utilizado para la
señal de audio trasera. Puede seleccionarse paso bajo, paso
alto o rango completo. El filtro de paso bajo está diseñado para
filtrar todas las frecuencias medias y altas que solo pueden
producir los amplificadores de rango completo. El filtro de
paso alto está diseñado para filtrar todas las frecuencias bajas
que solo pueden producir los subwoofers. El rango completo
deja pasar todas las frecuencias.
19. SELECCIÓN DEL FILTRO FRONTAL:
Este interruptor selecciona el tipo de filtro utilizado para la
señal de audio frontal. Puede seleccionarse paso bajo, paso
alto o rango completo. El filtro de paso bajo está diseñado para
filtrar todas las frecuencias medias y altas que solo pueden
producir los amplificadores de rango completo. El filtro de
paso alto está diseñado para filtrar todas las frecuencias bajas
que solo pueden producir los subwoofers. El rango completo
deja pasar todas las frecuencias.
20. FRECUENCIA DEL FILTRO FRONTAL:
Fija el punto de frecuencia de paso del filtro frontal en valores
entre 32 Hz y 320 Hz. NOTA: no hacerlo correctamente podría
producir daños en los altavoces.
300 11-13/16"
268 10-9/16"
210
8-9/32"
160
6-5/16"
6.5
1/4"
50
1-31/32"
12
15/32"
