19
ES

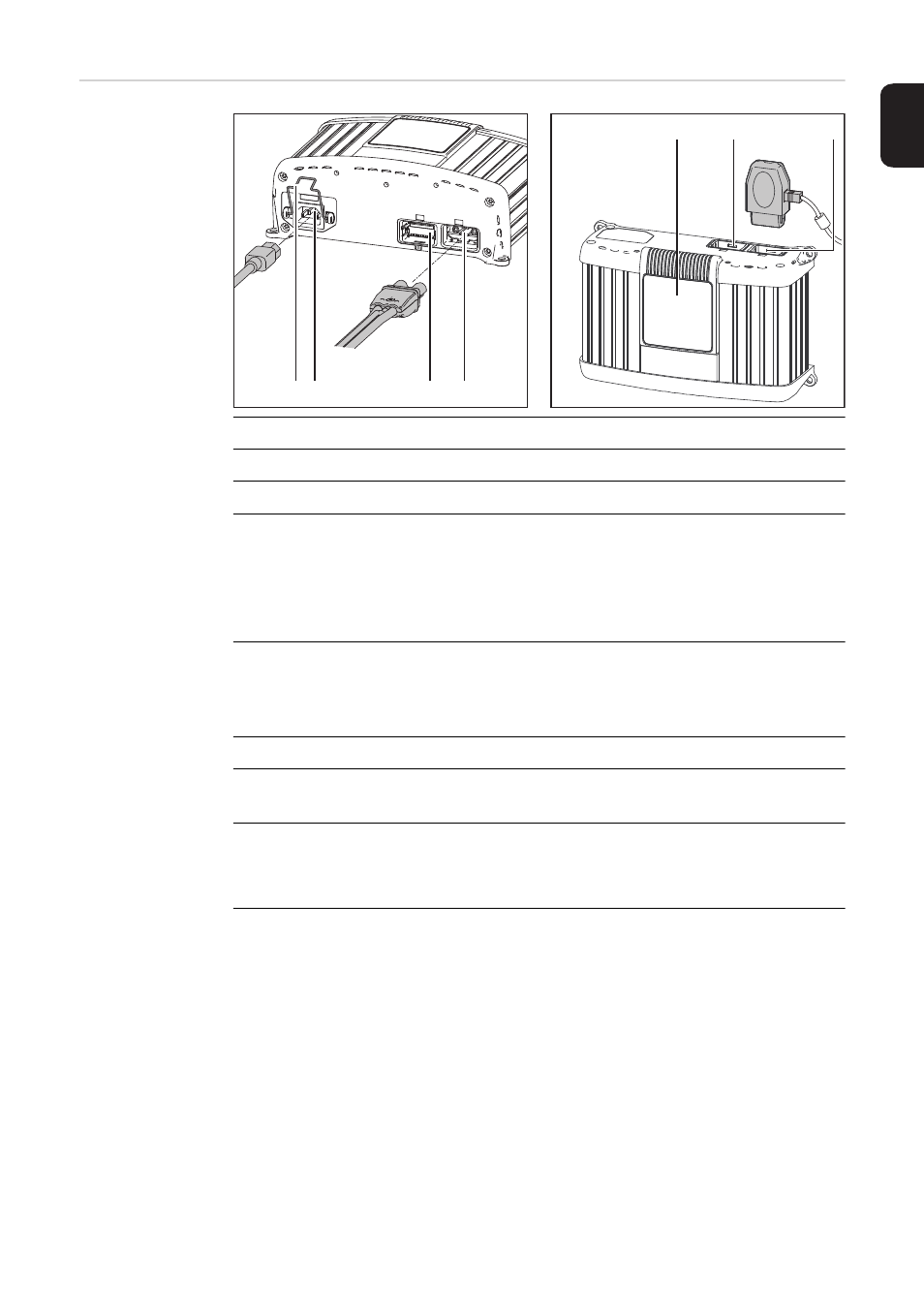

Conexiones
N.º Función
(1) Estribo de seguridad para el cable de red
(2) Input AC - zócalo de red
(3) Conexión P2 - puerto E/S - no en función pero se puede equipar posterior-
mente
Para conectar la opción
- Bloqueo de arranque
- Error común
- Bloqueo de arranque y error común
(4) Conexión P1 - zócalo del cable de carga
Para conectar el cable de carga
Para conectar adicionalmente la opción de la carga con control de temperatura o
arranque/parada externa
(5) Pantalla extraíble
(6) Conexión P3 - puerto visual
Para conectar la pantalla internamente
(7) Conexión P4 - multipuerto
Para conectar la opción
- Lámpara de estado
- Actualización de software por medio de una conexión USB
(1)(2) (3) (4)
(6) (7) (5)
