43
ES
Semáforo de car-
ga

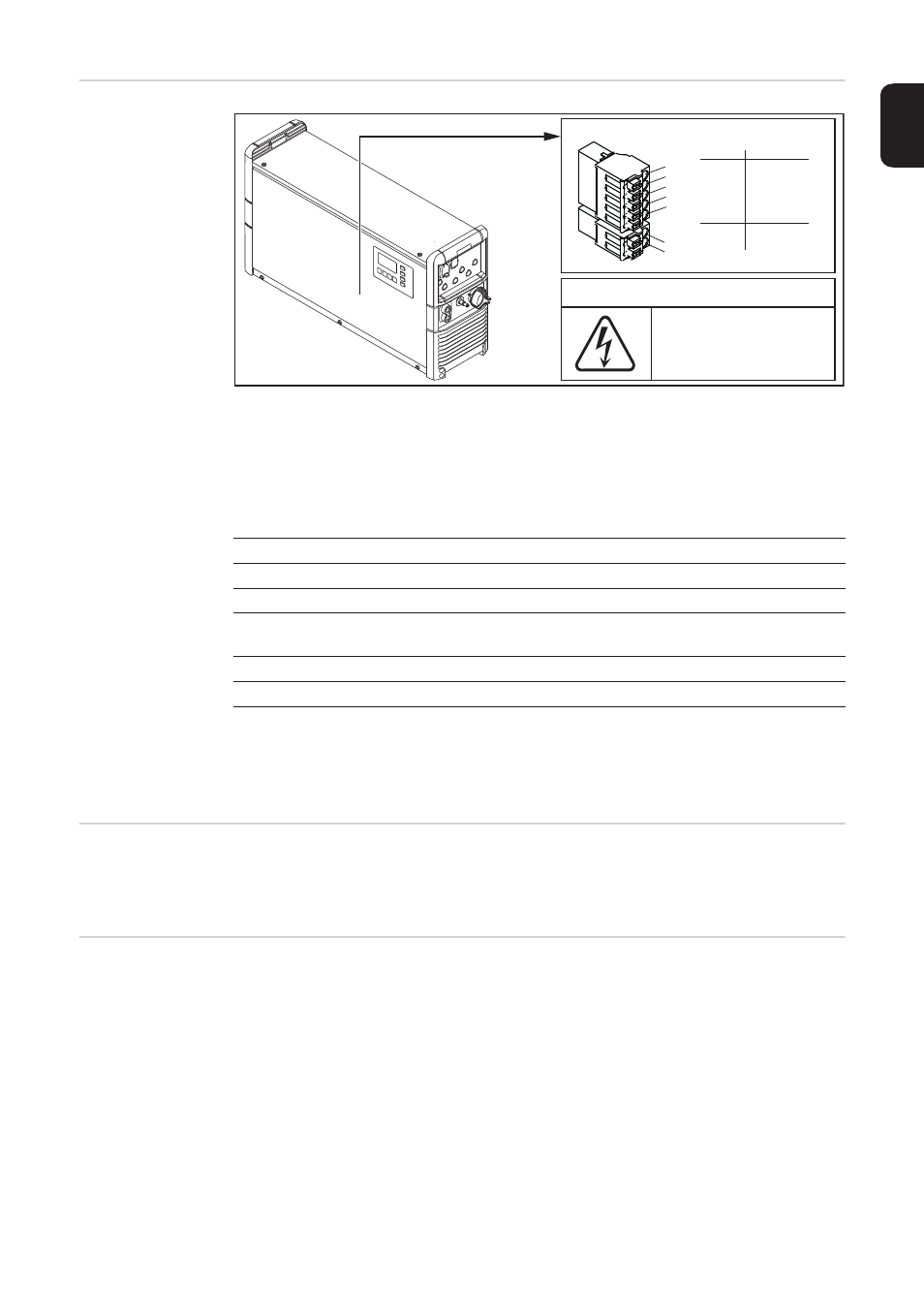

A las conexiones en el interior del sistema pueden conectarse, según la ilustración, unas
lámparas señaladoras adecuadas para visualizar el estado de carga o el estado de servi-
cio del cargador. La tensión de trabajo de cada una de las lámparas señaladoras debe ser
de 12 V y la suma de la corriente absorbida de todas las lámparas no debe exceder 0,5 A.
Las conexiones de (1) a (5) que pueden verse en la ilustración tienen la siguiente asigna-
ción. También se indica en cada caso el color de lámpara recomendado:
Si en el menú está guardado el ajuste RGB (franja de LED), no se soporta la conexión 3
(amarillo - YELLOW). El ajuste normal (lámpara señaladora convencional) o RGB (franja
de LED) se explica para la función "Lámpara externa" ("External lamp") en el apartado
"Funciones adicionales" del capítulo "Indicación".
Carga con control
de temperatura La opción de carga con control de temperatura sirve para regular la tensión de carga siem-
pre en función de la temperatura actual de la batería. De este modo se alarga notablemen-
te la vida útil de la batería, particularmente en caso de emplearse en cámaras frigoríficas.
Tarjeta de relés La tarjeta de relés opcional permite la evaluación externa de los estados de servicio del
cargador y del estado de carga de la batería conectada. Además, es posible alimentar uno
o varios consumidores con una tensión alterna de 230 V. Para ello se requiere que haya
un conductor neutro disponible en la red eléctrica. La configuración para las salidas de la
tarjeta de relés se explica en el manual de instrucciones del cargador: capítulo "Indica-
ción", apartado "Funciones adicionales".
La información detallada con respecto a la tarjeta de relés figura en el manual suministra-
do junto con la opción de tarjeta de relés.
Conexión Función Color
(1) Alimentación de 12 V
(2) Batería completamente cargada Verde
(3) Iluminado: Se está cargando la batería
Parpadea: la carga ha sido interrumpida Amarillo
(4) Se ha producido un error (error común) Rojo
(5) La batería ya se ha enfriado y está lista para el uso Azul
(4)
(5)
(+)
( - )
(1)
(2)
(3)
RCS 3.0 Lights
1
2
3
4 12V
GREEN
YELLOW
RED
BLUE
+/-
Temp. Sensor
Ext. Start/Stop
WARNING Hazardous Voltage
Kondensator Entladezeit < 2 min.
Capacitor discharge time < 2 min.
Décharge de condensateur < 2 min.
