14
Indicaciones sobre la conexión CC
Generalidades
acerca de los mó-
dulos solares Para seleccionar los módulos solares adecuados y permitir el uso más económico del in-
versor, se deben tener en cuenta los siguientes puntos:
-
La tensión de marcha sin carga de los módulos solares aumenta si la radiación solar
es constante y baja la temperatura.
- Tener en cuenta el coeficiente de temperatura que figura en la ficha de datos de los
módulos solares
- Programas de cálculo adecuados como, por ejemplo, el Fronius Solar.configurator
(disponible en http://www.fronius.com) proporcionan los valores exactos para el di-
mensionamiento de los módulos solares.

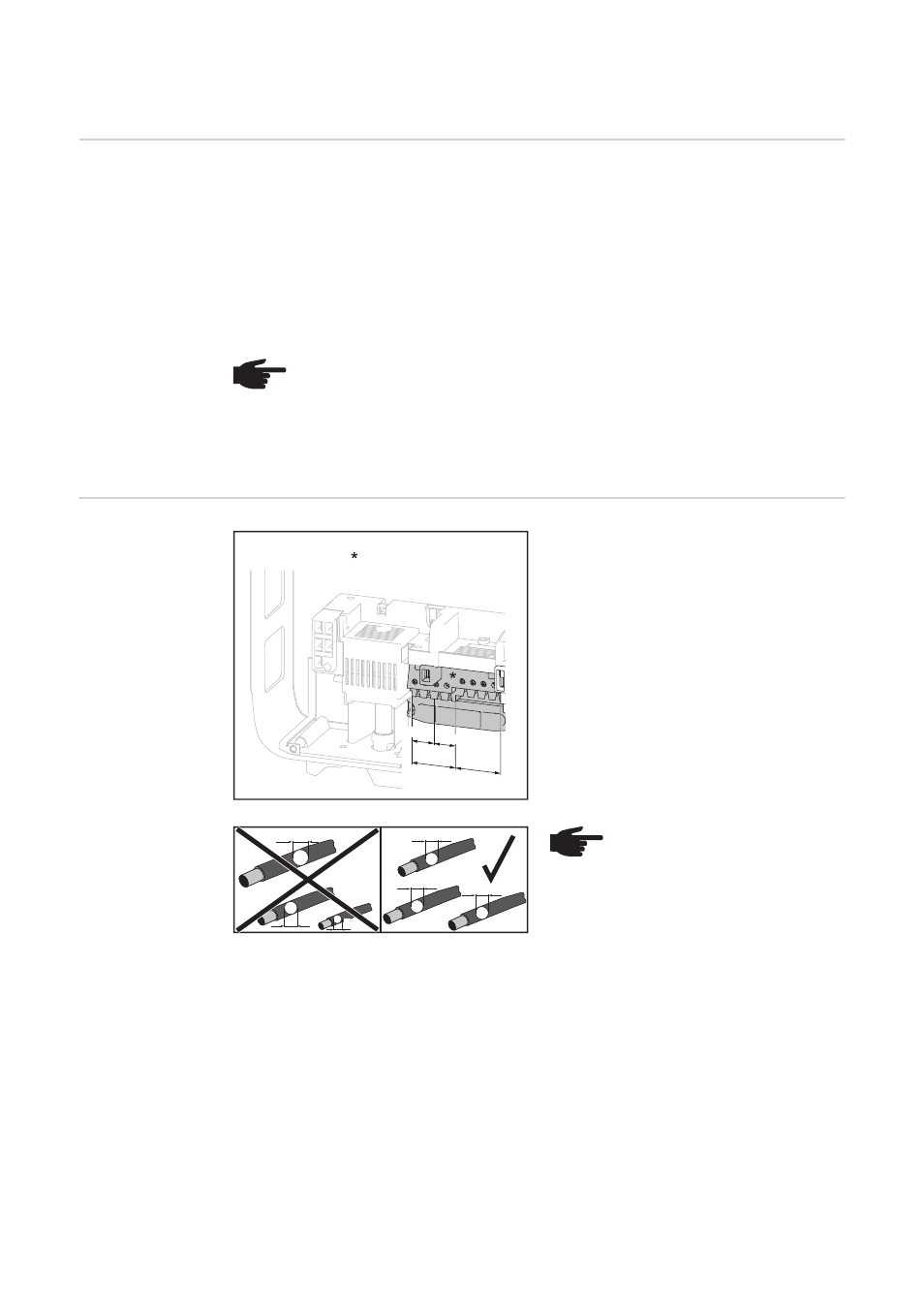

Bornes de cone-
xión CC Máx. sección transversal de cable por cada
cable CC:
16 mm²
Mín. sección transversal de cable por cada
cable CC:
2,5 mm²
Los cables CC pueden conectarse sin cas-
quillos a los bornes de conexión CC.
En caso de cables CC con una sección transversal de 16 mm², no pueden utilizarse cas-
quillos según el tipo del casquillo y el prensado o solo se pueden utilizar limitadamente.
¡OBSERVACIÓN! Antes de conectar los módulos solares, debe comprobarse si
el valor de tensión establecido para los módulos solares según las indicaciones
del fabricante coincide con el valor real.
Tener en cuenta las instrucciones de seguridad y las prescripciones de los fabri-
cantes de los módulos solares en lo que a la puesta a tierra del módulo fotovol-
taico se refiere.
min. 2,5 mm² - max. 26 mm²
min. 1,5 Nm - max. 1,8 Nm
DC= (+)
DC= (-)
MPPT1
MPPT2
D1
D2
D1
D1
D1
D3
¡OBSERVACIÓN! Utilizar exclu-
sivamente secciones transversa-
les de cables de las mismas
dimensiones, a fin de garantizar
una descarga de tracción eficaz
de las series de módulos fotovol-
táicos.
