15
Mantenimiento
– continuación –
1. Tener en cuenta la advertencia “Peligro” en la página 4.
. Destornillar los tornillos de cabeza con hexágono interior
R y sacar la brida S del cuerpo V .
3. Quitar y limpiar el cristal de reflexión
U
.
4. Cambiar el cristal de reflexión U y las juntas T en caso de que se vea desgaste o daño.
5. Limpiar todas las superficies de estanqueidad.
6. Tratar todas las roscas y la superficie de estanqueidad de la brida con un engrasador resistente a
la temperatura, por ejemplo con WINIX ® 150.
7. Montar el cristal de reflexión U con la juntas T , colocar la brida S y apretar los tornillos R
uniformemente en varios pasos con el par de apriete indicado en la tabla "Pares de apriete".

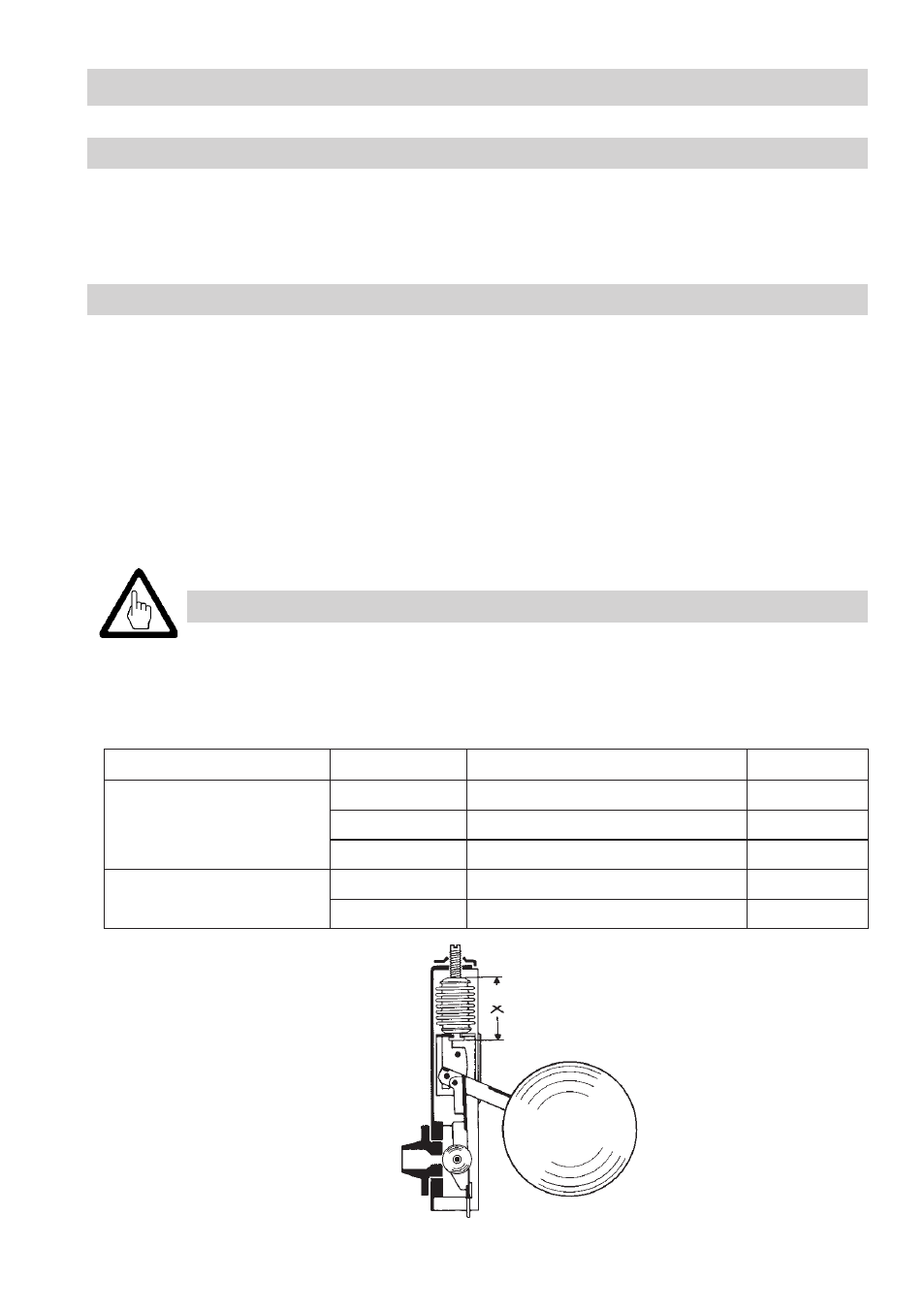

Cambio y limpieza de la tapa-mirilla
Atención
El ajuste de fábrica no debe variarse. Si se hubiera producido, por un descuido, un
desajuste, se puede recuperar, aproximadamente, el ajuste de fábrica, si se consigue
que la medida
1 con el flotador empujado hacio abajo hasta el tope sea en los
purgadores de :
WINIX ® es una marca registrada de la empresa WINIX GmbH en Norderstedt
1
Herramientas
■
Llave de tubo y fija E. C. 17, 19,  y 4 mm según DIN 3113, forma B
■
Destornillador acodado E. C. 5, 6, 10 según ISO 936
■
Llave dinamométrica 10 – 160 Nm, 60 – 10 Nm, 10 – 300 Nm, DIN ISO 6789
Tipo Diámetro nominal Ejecución Medida 1
UNA 3h/v, UNA 5h/v,
UNA 6h/v, UNA 6h acier inox.
DN 15 - 5 Regulador hasta 13 bar (fuelle blando) 34,5 mm
DN 15 - 5 Regulador hasta 3 bar (fuelle duro) 3,0 mm
DN 40, 50 Regulador de  hasta 3 bar 34,5 mm
UNA 7h
DN 15 - 5 Regulador de 16 hasta 45 bar 3,0 mm
DN 40, 50 Regulador de 16 hasta 45 bar 51,5 mm
