GESTRA ® Purgadores
BK 29
Instrucciones de montaje y servicio
Purgador GESTRA
® Duo BK 29
PN 160, DN 15-25
Montaje
El sentido de paso está marcado en el
cuerpo por una flecha. Adicionalmente la
placa de características en forma de flecha
muestra la dirección de fluje. La posición
de montaje es indistinta. Para poder retirar
la tapa , ha de preverse un espacio libre
de 80 mm.
Aviso importante
Tratamiento posterior
de las costuras de soldadura
Recomendamos como tratamiento térmico
recocido isotérmico, exclusivamente un
recocido por resistencia. El recocido debe
Funcionamiento
El BK 29 es un purgador térmico-termo-
dinámico con regulador Thermovit resis-
tente a la corrosión y no sensible a golpes
de ariete; abre y cierra justamente por
debajo de la temperatura de ebullición
correspondiente a la presión. El purgador
realiza automáticamente la purga de aire
en la puesta en marcha de la instalación y
durante el servicio. La aguja de tobera del
regulador actúa de cierre contra retrocesos.
limitarse a la zona de las costuras de
soldadura. No debe aislarse, de ninguna
manera, todo el purgador.
En caso de recocido en gas debe des-
montarse anteriormente el regulador Ther-
movit , ya que, por un posible sobre-
calentamiento, pierde su capacidad de
funcionamento.
Mantenimiento
El purgador Duo BK 29 no precisa mante-
nimiento específico. La suciedad, sin em-
bargo, puede disminuir la capacidad de
purga e influir en el funcionamiento.
Limpieza del purgador y/o cambio
del regulador Thermovit
1. Dejar el aparato sin presión (cerrar la
tubería de entrada, en caso de contra-
presión, también la de salida).
2. Soltar la unión atornillada / y
desprender la tapa .
3. Desenroscar el regulador Thermovit y
desprender el filtro .
4. Limpiar el cuerpo , el regulador ,
la tapa y el filtro .
5. Renovar la junta plana .
6. Limpiar, cuidadosamente, la superficie de
junta del regulador y la superficie de junta
en el cuerpo; junta metal sobre metal.
7. Introducir el filtro ; embadurnar la rosca
del regulador con un lubricante resisten-
te a altas temperaturas; enroscar el
regulador y apretarlo con 100 Nm.
8. Sobreponer la tapa ; tratar la rosca de
los tornillos con un lubricante resis-
tente a altas temperaturas; enroscar las
tuercas y apretarlas con 80 Nm uni-
formente y en forma de las aspas de una
cruz.
3
4.5
4.4
4.5
4.3
4.2
2
1
Margen de aplicación
según DIN 2401, PN 160, 13 CrMo 4 4
Sobrepresión de
153 110 35
servicio PMA 1 ) [bar]
Temperatura de
servicio TMA
2 ) [°C]
350 505 550
Presión diferencial
máx.
∆
PMX [bar]
110
1 ) PMA = Maximum allowable pressure
2 ) TMA = Maximum allowable temperature
N° de
Denominación
N° de N° de
Observaciones
pieza pedido uds.
1 Cuerpo – 1
No es pieza de
repuesto
2*) Regulador Thermovit completo
370281 1
incl. junta 4.2
3 Tapa – 1
No es pieza de
repuesto
4.2*) Junta plana A 65 x 74 x 1,0 086519 1 Grafito/CrNi
4.3 Filtro 096701 1
4.4 Espárrago M 16 x 75, DIN 2509 010167 4 1.7709
4.5 Tuerca hexagonal M 16, DIN 934 010168 8 1.7258

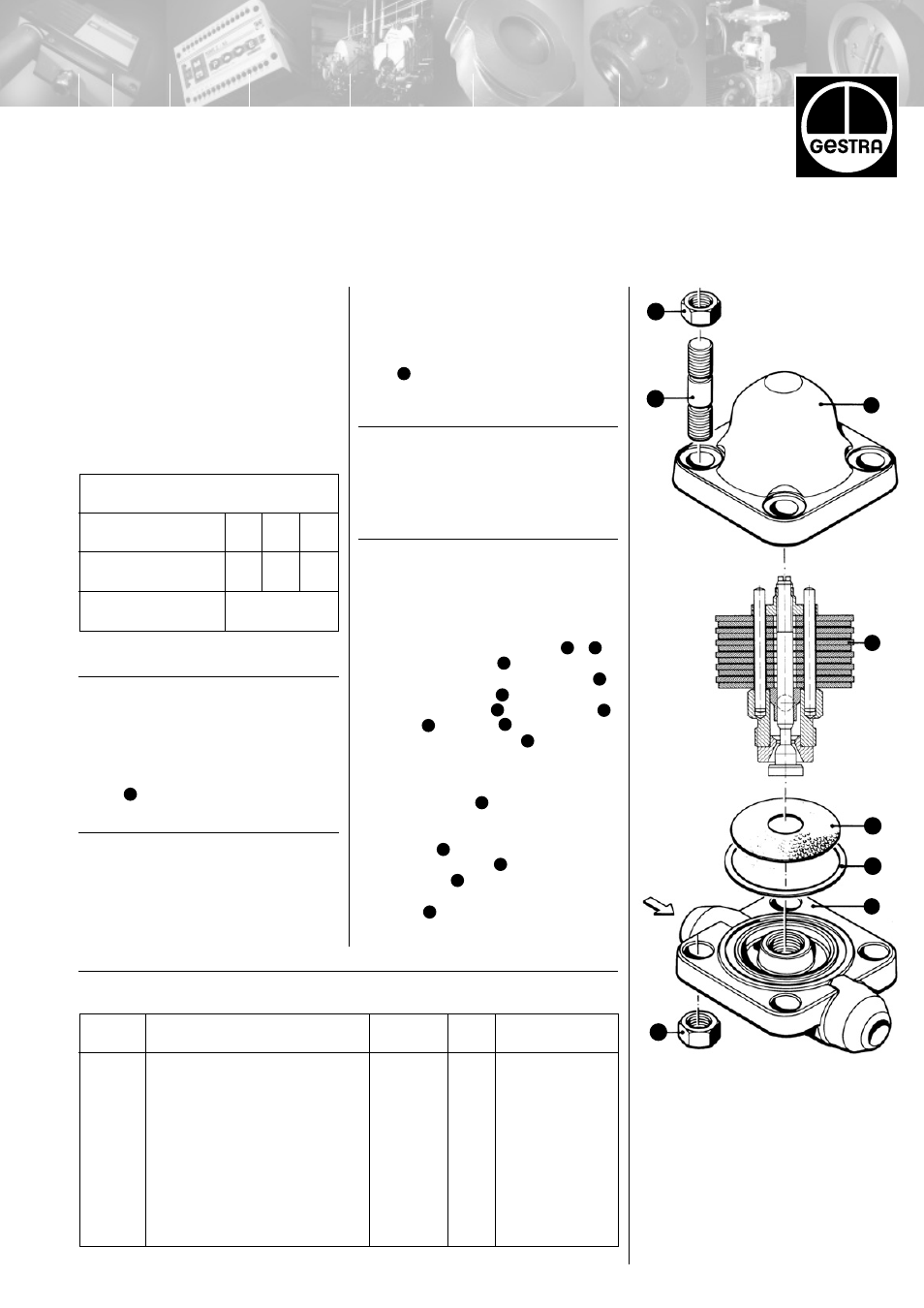

Lista de piezas
3
4.4 4.5
1
2
3
3
3
2
4.2
4.4
4.5
4.3
4.3
4.3
2
2
*) Piezas de desgaste (Recomendamos tenerlas en stock)
