3.8 El empuje radial del eje debe ser menor que 0.13 mm (0.005”) TIR (FIM). Ver Figura
3. Mueva el eje 360° y observe el movimiento. Un movimiento excesivo indica que el
eje esta doblado o deformado y necesita ser reemplazado.

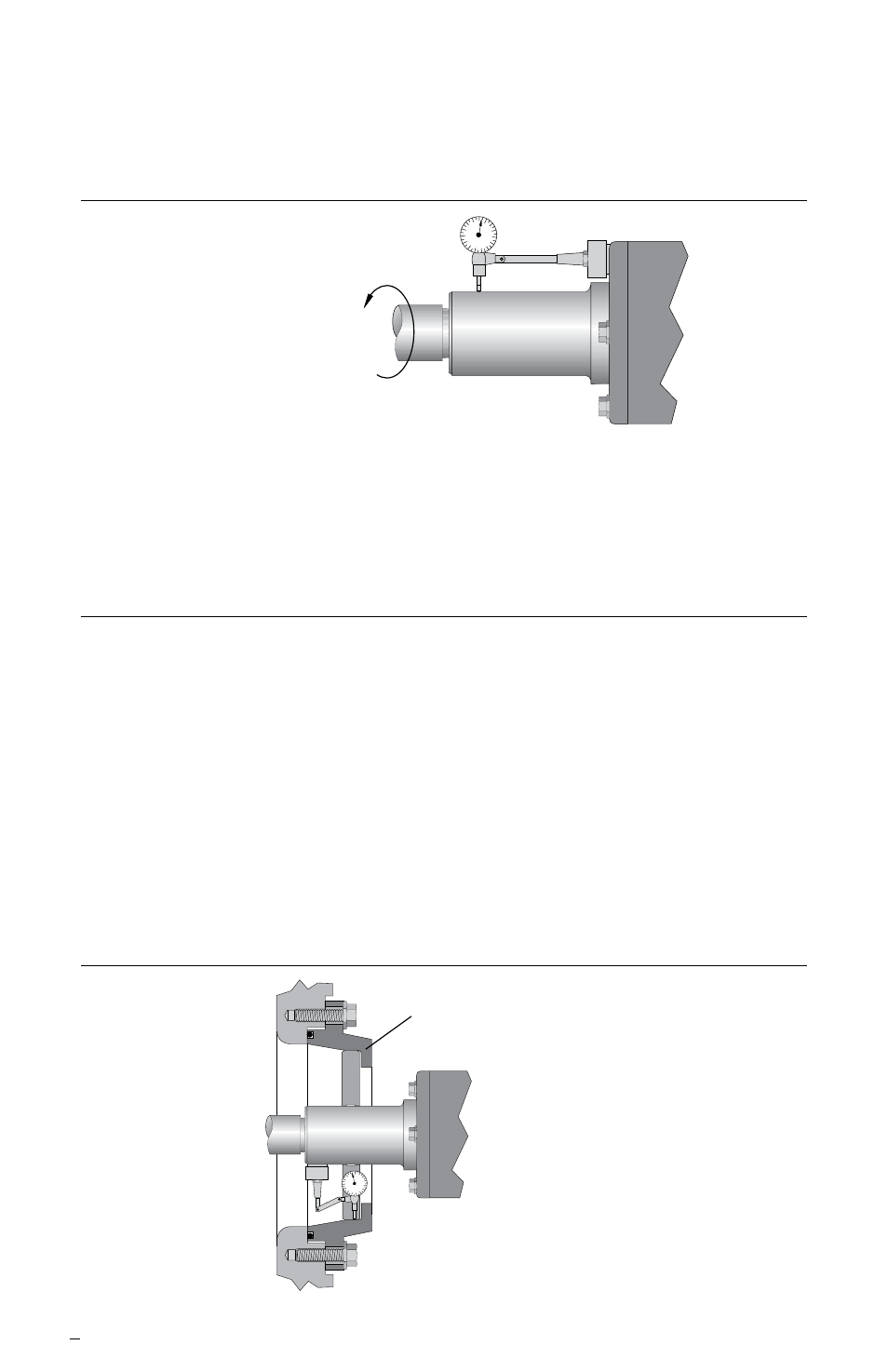

Chequee Deflección Radial Figura 3
0.13 mm (.005”) TIR (FIM) Máximo
Empuje Radial Aceptado
3.9 Asegure que el agujero de alojamiento para el sello, las superficies de montaje y
las conexiones de líneas para el fluido están limpias y libres de bordes ariscos y
filos que puedan malograr los elementos secundarios de sellado Anillos-O/O-rings,
Anillos-V/ V-rings y juntas/empaques.
Concentricidad entre el Plato Adaptador y el Eje Figura 4
Concentricidad entre el Adaptador y el Ee con una
Tolerancia Máxima de 0.25 (0.010”) TIR (FIM)
Guía de Centrado
4 Instalación del Sello Cartucho por el Lado Húmedo (lado del
impulsor)
Esta sección describe la instalación del sello cartucho por el lado húmedo o lado del impul-
sor de la carcasa del equipo. Si su equipo esta diseñado para ser instalado del lado seco o
del lado de los rodamientos/cojinetes de la carcasa. Valla a la sección 5
4.1 Atornille el plato adaptador del sello al pedestal/carcasa de la bomba (apriete única-
mente a mano).
4.2 Con un indicador de dial o una guía de centrado determine la alineación del sello en
el adaptador con respecto al eje El eje del equipo debe estar concéntrico con la aber-
tura del adaptador del sello con una tolerancia en el rango de 0.25 mm (0.010”) TIR
(FIM). Ver Figura 4. La vida útil del sello puede variar con una alineación incorrecta;
una mala alineación conduce a una reducción en la vida del sello.
