Fieldpiece SMAN340 Manifold Digital - Manual

01
06
02
07
03
08
04
09
05
10
Instrucciones
iniciales
1 Instalar seis baterías AA en el compartimiento
trasero para baterías. Las baterías vienen in-
cluidas en el paquete.
2 Pulse el botón azul central durante 1 segundo
para encender su nuevo manifold.
3 Conecte las mangueras y las pinzas de tubo
al manifold y al sistema.
4 Vea las mediciones de presión y temperatura
en tiempo real simultáneamente.
Certificaciones
C-Tick (N22675)
CE
Conformidad con RoHS
Descripción
El SMAN340 es un práctico manifold digital de
dos válvulas para profesionales de HVACR. Vea
simultáneamente lecturas de todas las presiones
y temperaturas en la pantalla rediseñada de
gran tamaño con retroiluminación azul brillante.
El SMAN340 combina alta precisión, sensores
de presión absoluta, una calculadora de
sobrecalentamiento y subenfriamiento y dos
mediciones de temperatura. Su SMA340 calcula
y muestra el sobrecalentamiento previsto y el
sobrecalentamiento real para verificar la carga
correcta.
El SMAN340 está diseñado para satisfacer
las demandas del servicio de campo de HVACR
con una funda de goma resistente para mayor
durabilidad y un gancho metálico robusto para
un fácil almacenamiento y una bolsa de nylon
acolchada, resistente al agua y ajustada a la
forma. El SMAN340 tiene una interfaz de usuario
muy intuitiva y una batería de larga duración.
SU SMAN viene preprogramado con los
gráficos P-T más exactos para 45 de los
refrigerantes más comunes en el campo que
le permitirán estar siempre preparado para
cualquier tipo de trabajo.
Fieldpiece
Manifold Digital
MANUAL DEL OPERADOR
Modelo SMAN340

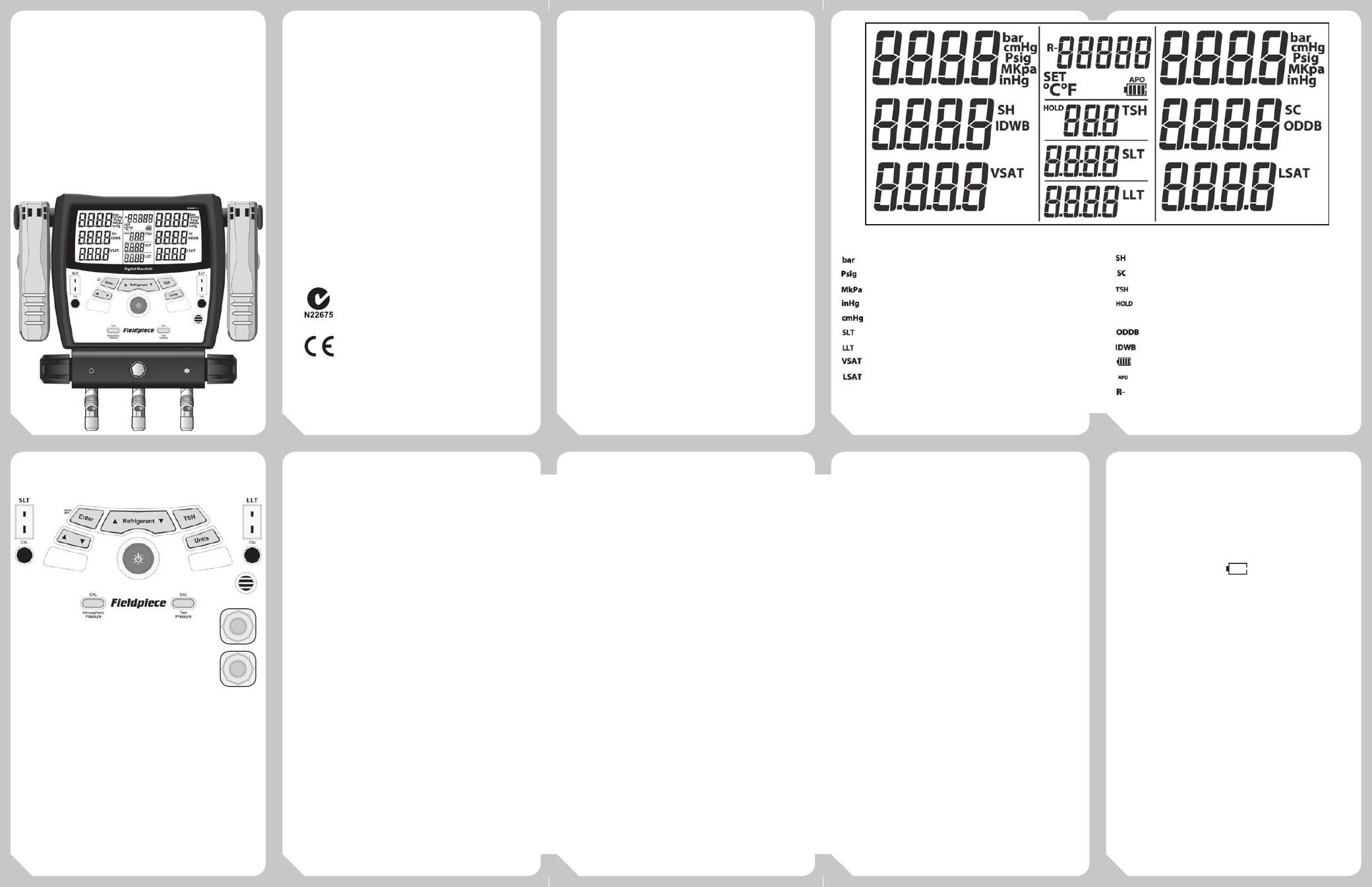

Controles
1 Inserte aquí los tapones de termopar Tipo K.
2 Potenciómetros de calibración de temperatura.
3 Pulse para llevar a cero la presión atmosférica. 12
4 Pulse para calibrar el depósito de refrigerante.
(Vea la sección Calibración avanzada de la presión.)
5 Pulse para confirmar la selección.
6 Pulse sin soltar para desplazarse por los refrigerantes.
7 Pulse para acceder al modo Sobrecalentamiento previsto.
8 Pulse el botón para aumentar o reducir el ajuste de valores.
9 Pulse para ajustar las unidades.
10 Pulse sin soltar durante 1 segundo para encender o apagar.
Pulse para encender o apagar la luz posterior.
11 Gire a la derecha para cerrar el puerto del lado de alta
presión.
12 Gire a la derecha para cerrar el puerto del lado de baja
presión.
Funciones
Sobrecalentamiento y
subenfriamiento
Su SMAN340 calcula y muestra simultáneamente el sobrecalentamiento
y el subenfriamiento.
1 Seleccione el refrigerante correcto con el botón REFRIGERANT.
2 Conecte mangueras de refrigerante aprobadas por EPA al lado de baja y
de alta en el SMAN340. Conecte las pinzas para tubo del termopar Tipo K
en SLT y LLT.
3 Conecte su SMAN340 al sistema:
Sobrecalentamiento: Apriete a mano la manguera del lado de baja al
puerto de servicio de la línea de succión. Coloque el termopar de prensa
de tubo SLT en la línea de succión entre el evaporador y el compresor,
a no menos de 6 pulgadas del compresor.
Subenfriamiento: Apriete a mano la manguera del lado de alta al
puerto de servicio de la línea de líquidos. Fije el termopar de pinza
para tubo LLT en la línea de líquido entre el condensador y la válvula
de expansión (TXV), tan cerca del puerto de servicio como sea posible.
4 Tras encender el sistema o hacer ajustes en el sistema espere 15 minutos
antes de la carga por sobrecalentamiento o subenfriamiento para
asegurarse de que el sistema esté estabilizado.
5 Para agregar o eliminar refrigerante conecte un tanque de refrigerante
o de recuperación al puerto central en el SMAN340. Siga las prácticas de
carga o de recuperación indicadas por el fabricante. Utilice las válvulas
del lado de baja y de alta en el SMAN340 para cargar o recuperar
refrigerante según sea necesario. Aguarde nuevamente a que el sistema
se estabilice durante 15 minutos.
Nota: Cuando no se pueda calcular el sobrecalentamiento o el subenfria-
miento aparecerá en pantalla el indicador "OL" o "-OL". Verifique
lo siguiente:
1 El refrigerante seleccionado en el SMAN es correcto.
2 Los termopares de tubo están conectados en los puertos SLT/LLT y están
en buen estado de funcionamiento.
3 Los termopares de tubo están conectados en el lugar adecuado en el
sistema. Los detalles se indican en el paso 3.
Sobrecalentamiento requerido
El sobrecalentamiento requerido es útil para cargar sistemas de aire
acondicionado de orificio fijo. Su SMAN calculará automáticamente el
sobrecalentamiento requerido. Solo introduzca manualmente las temperaturas
IDWB (bulbo húmedo interior) y ODDB (bulbo seco al aire libre) en el SMAN.
Introduzca manualmente la IDWB y la ODDB
1 Pulse el botón Target SH para iniciar la modalidad de sobrecalentamiento
requerido (Target SH). IDWB comenzará a parpadear para indicar que
está listo para la entrada de datos.
2 Pulse la tecla de FLECHA ARRIBA o ABAJO para alternar entre las entradas
de IDWB o ODDB. Pulse ENTER y manténgalo presionado para seleccionar
la temperatura que desea introducir primero, ya sea IDWB u ODDB.
El dígito más a la izquierda de IDWB o de ODDB comenzará a parpadear
indicando que el modo de introducción manual está listo.
3 Pulse la tecla de FLECHA ARRIBA o ABAJO para cambiar valores y
pulse ENTER para aceptar y bloquear cada dígito. Una vez que se haya
fijado el último dígito de ODDB o de IDWB, el valor calculado del
sobrecalentamiento requerido aparecerá en la columna central de la
pantalla. Un indicador HOLD iluminado de manera continua aparecerá a
la izquierda del cálculo TSH para indicar un cálculo de sobrecalentamiento
estático requerido.
Nota: Si la temperatura introducida está fuera de los límites de cálculo para
IDWB u ODDB, centelleará una vez en pantalla un indicador de error "Err"
y se escuchará un pitido doble. Límites IDWB (40 °F a 125 °F (4.4 °C a
51.7 °C) y límites ODDB (50 °F a 140 °F (10 °C a 60 °C). Vuelva a introducir
una temperatura dentro de estos límites para calcular el sobrecalentamiento
requerido.
Cambio de unidades
Su SMAN puede mostrar mediciones de presión y temperatura en unidades
inglesas, métricas o en una combinación de ambas.
1 Pulse UNITS (Unidades) para ingresar a la pantalla de selección.
2 Use la tecla de FLECHA para seleccionar las unidades de presión que
desee. Pulse ENTER.
3 Use la tecla de FLECHA para seleccionar las unidades de temperatura que
desee. Pulse ENTER para regresar a las unidades de presión.
4 Pulse UNITS (Unidades) para regresar a la pantalla normal del SMAN.
Refrigerantes
Las tablas P-T de los siguientes 45 refrigerantes vienen programadas
previamente en su SMAN. En su SMAN los refrigerantes aparecen listados
según el orden de los utilizados con mayor frecuencia. Aquí están
ordenados numéricamente para facilitar la consulta.
R11, R113, R114, R12, R123, R1234YF, R124, R125, R13, R134A, R22,
R23, R32, R401A (MP39), R401B, R402A, R402B, R404A, R406A, R407A,
R407C, R407F, R408A, R409A, R410A, R414B (Hotshot), R416A, R417A,
R417C (HOT SHOT 2), R420A, R421A, R421B, R422A, R422B (NU22B),
R422C (Oneshot), R422D, R424A, R427A, R434A (RS-45), R438A (MO99),
R500, R502, R503, R507A, R508B (Suva95)
Uso de refrigerantes diferentes
Puede utilizar el manifold con refrigerantes diferentes. Asegúrese de
purgar el manifold y las mangueras antes de conectarlos a un sistema
con un refrigerante diferente.
Actualizaciones de firmware
El firmware de su SMAN340 puede actualizarse en el campo para
garantizar que usted siempre tenga las características más actualizadas
para su manifold. Simplemente visite www.fieldpiece.com para
confirmar periódicamente la versión del firmware más reciente. Si
hay disponible una visión más nueva, siga el enlace de descarga y las
instrucciones de instalación que se brindan en el sitio web. Conecte su
SMAN340 a la PC a través de un cable mini USB a USB (no incluido) para
instalar la actualización en su SMAN.
Para verificar la versión de su firmware actual, apague su SMAN340.
Pulse el botón de encendido azul y manténgalo pulsado durante
6 segundos. La versión de firmware del SMAN340 aparecerá en la
esquina superior derecha de la pantalla (X.XX).
Mantenimiento
Limpie el exterior con un paño seco. No utilice
líquidos.
Reemplazo de la batería
La batería se debe reemplazar cuando el indicador
de vida de la batería esté vacío. El SMAN
mostrará el indicador "lo batt" (batería baja) y se
apagará. Retire la cubierta trasera de la batería y
sustituya las 6 baterías AA.
Apagado automático (Auto Power
Off - APO)
Para conservar la vida útil de la batería, su SMAN
se apagará después de 30 minutos de inactividad.
La función APO se activa de manera predeterminada
e indica APO sobre el icono de la batería. Para
desactivarlo, pulse ENTER y manténgalo pulsado al
encender el SMAN. Al desactivarse APO no aparecerá
arriba del ícono de la batería.
LOW HIGH
Presión (bar)
Presión (libras/pulg. 2 )
Presión (kilopascal o Megapascal)
Presión negativa (pulg. de mercurio)
Presión negativa (cm de mercurio)
Temperatura de la línea de succión
Temperatura de la línea de líquido
Temperatura de vapor saturado
Temperatura de líquido saturado
Sobrecalentamiento
Subenfriamiento
Sobrecalentamiento requerido
Cálculo de sobrecalentamiento estático
requerido
Bulbo seco exterior
Bulbo húmedo interior
Duración de la batería
Apagado automático activado
Refrigerante seleccionado del sistema
13
11
1 1
2 2
3 4
5
8 9
10
6
7
LOW HIGH
