ESPECIFICACIONES
Pantalla: pantalla LCD con una
medida máxima de 4000.
Retención de datos: funciona en
todos los rangos
Rango (RNG): funciona en todos los
rangos automáticos
Rango excedido: indicación de la
marca "OL" (fuera de rango).
Apagado automático:
aprox. 10 minutos.
Frecuencia de medición:
2 veces por segundo, nominal.
Entorno operativo: 32 a 122 °F
(0 a 50 °C) con <70% de H.R.
Temperatura de almacenamiento:
-4 a 140 °F (-20 a 60 °C),
0 a 80% de H.R. sin batería.
Precisión: especificaciones
adecuadas en condiciones ambien-
tales de 73 °F ±9 °F (23 °C ±5 °C)
con <75% de humedad relativa.
Coeficiente de temperatura:
0.1 × (precisión especificada)
por °F/°C; 32 a 66
°F (0 a 19 °C);
82 a 122 °F (28 a 50 °C).
Altitud: 6561.7 pies (2000 metros).
Capacidad de apertura de la
mordaza: conductor de 38 mm.
Energía: una batería de 9 voltios
estándar, NEDA 1604, JIS 006P,
IEC 6F22.
Duración de la batería: 100 horas
con carbón zinc; normalmente
200 horas con alcalinas.
Accesorios: un par de conductores
de prueba, un par de pinzas
caimán pequeñas, termopar tipo K,
batería de 9 V (colocada) e instruc-
ciones de funcionamiento.
Seguridad: diseñado para satisfacer
las normas IEC/EN61010-1 e IEC/
EN61010-2-032, CATIII 600V, clase
II y grado de contaminación 2 para
uso en interiores, cumple con CE.
Voltios de CC
Rangos: 400 mV, 4000 mV, 40 V,
400 V, 600 V
Resolución: 0.1 mV
Precisión: ±(0.5% med. + 2 dígitos)
Impedancia de entrada: 3 M
Ω en
entradas de V, 10 M Ω en entrada
de mV
Protección contra sobrecarga:
600 V CC o CA RMS
Protección contra cambios transi-
torios: 6 kV para 10 µ segundo
Voltios de CA
(50 Hz - 500 Hz)
Rangos: 4 V, 40 V, 400 V, 600 V
Resolución: 1 mV
Precisión: ±(2.0% med. + 8 dígitos)
50 ~ 500 Hz
Impedancia de entrada: 3 M Ω
Protección contra sobrecarga:
600 V CC o CA RMS
Protección contra cambios transi-
torios: 6 kV para 10 µ segundo
Corriente CA
(50 Hz - 60 Hz)
Rangos: 40 A, 300 A
Resolución: 0.01 A
Precisión de CC:
±(3.0% med. + 10 dígitos)
0 ~ 300 A / 50 ~ 60 Hz
Protección contra sobrecargas:
300 A CA
Corriente continua
Rangos: 400 µA
Resolución: 0.1 µA
Precisión: ±(1.0% med. + 2 dígitos)
Carga de voltaje: 1 V
Protección contra sobrecarga:
500 V CC o CA RMS
Resistencia
Rangos: 400 Ω, 4 kΩ, 40 kΩ, 400 kΩ,
4 M Ω, 40 MΩ
Resolución: 0.1 Ω
Precisión:
±(1.2% med. + 4 dígitos) en rangos
de 400
Ω a 400 kΩ
±(1.5% med. + 4 dígitos) en un
rango de 4 M
Ω
±(3.0% med. + 5 dígitos) en un
rango de 40 M
Ω
Voltios de circuito abierto:
-0.45 V CC típico,
(-1.2 V CC en un rango de 400 Ω)
Protección contra sobrecarga:
500 V CC o CA RMS
Temperatura
Rango: -30 a 1000 °F (-35 a 600 °C)
Resolución: 0.1°
Precisión: ±1 °F (3 a 120 °F);
±0.5 °C (0 a 49 °C),
±1% + 1.5 °F (-4 a 750 °F);
±1% + 1 °C (-20 a 400 °C),
±2% + 4 °F (-30 a -4 °F,
750 a 1000 °F);
±2% +2 °C (-34 a -20 °C, 400 a
540 °C)
Tipo de sensor: termopar tipo K
Protección contra sobrecargas:
60 V CC o 30 V CA RMS
Continuidad
Rango: 400 Ω
Resolución: 1 Ω
Indicación auditiva: Menos de 25 Ω
Tiempo de respuesta:
500 milisegundos
Protección contra sobrecargas:
500 V CC o CA RMS
El LED verde estará continuamente
encendido.
Capacitancia
Rango: 4 µF, 40 µF, 400 µF, 4 mF
1 mF = 1000 µF
Es decir, 1.425 mF = 1425 µF
Resolución: 1 nF
Precisión: ±(3% med. + 10 dígitos)
en un rango de 4 µF
±(3% med. + 5 dígitos) en rangos
de 40 µF a 400 µF
±(5% med. + 20 dígitos) en un
rango de 4 mF
Protección de entrada:
500 V CC o CA RMS
Advertencia de alto voltaje
>30 V CA/CC el medidor emite una
señal acústica y parpadea el LED rojo.
Voltaje sin contacto
Detecta voltajes de 24 V a 600 V CA
(50 Hz a 60 Hz); el indicador acústico
emite un chirrido y se enciende un
LED rojo brillante y grande. Funciona
cuando el selector del medidor se
encuentra en cualquier rango.

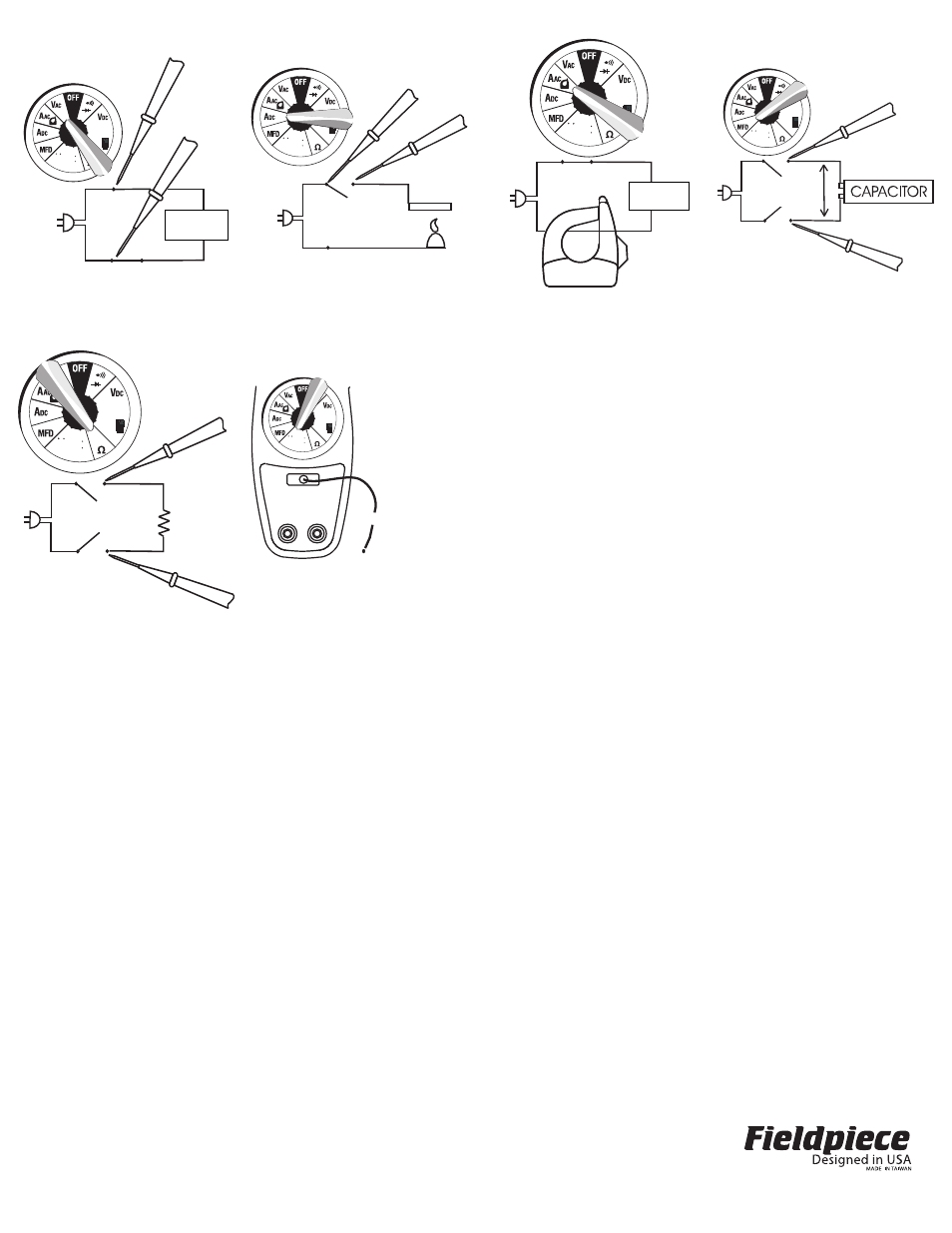

Voltaje
Resistencia
Corriente continua
<4000 µA CC
Temperatura
Corriente alterna
Selección de rangos
Para voltaje de CC, establezca el
medidor al parámetro V CC en vez de
V CA como se muestra arriba.
Para todos los rangos y las fun-
ciones, seleccione un rango que se
encuentre apenas por encima del valor
que usted espera. Si la pantalla mues-
tra "OL" (fuera de rango), seleccione
un rango más alto. Si la pantalla mues-
tra menos de tres números, seleccione
un rango inferior para obtener una
mejor resolución.
Capacitancia
CE
Este instrumento cumple con las
exigencias de las siguientes directivas
de la Comunidad Europea: 89/336/CEE
(compatibilidad electromagnética) y
73/23/CEE (bajo voltaje), según la
enmienda 93/68/CEE (Marca CE).
