Fieldpiece EHDL1 Mango electrónico para accesorio expansor - Manual

CAT.III 300V
400A CLAMP
ACH4
AC Current Clamp
1AAC / 1mVAC 400AAC MAX
!
CAT.III 300V
400A CLAMP
ACH4
AC Current Clamp
1AAC / 1mVAC
400AAC MAX
!
Especificaciones:
Pantalla: pantalla de cristal líquido (LCD) de
3½ dígitos con una medida máxima de 1999
Polaridad: automática, positiva implícita, indi-
cación de polaridad negativa
Rango excedido: se muestra (OL) o bien (-OL)
Indicación de batería baja: se muestra " "
cuando el voltaje de la batería es inferior al
necesario para el funcionamiento del equipo
Frecuencia de medición: 2.5 veces por
segundo, nominal
Entorno operativo: 0 °C a 50 °C (32 o F a
122 o F) con <70% de humedad relativa
Temperatura de almacenamiento: -20 °C a
60 °C (-4 o F a 140 o F), 0 a 80% de H.R.
(sin la batería)
Precisión: precisión indicada a 23 °C ±5 °C
(73 o F ±9 o F), <75% de H.R.
Coeficiente de temperatura: 0.06 x (precisión
especificada) por cada o . 0 o C a 18 o C, 28 o C
a 50 o C (32 o F a 64 o F, 82 o F a 122 o F)
Alimentación: batería única estándar de
9 voltios
Duración de la batería: 200 horas normal-
mente, de carbón zinc
Dimensiones:140 mm (alto) x 59.2 mm (ancho)
x 33 mm (profundidad)
Peso: aprox. 125 g incluida la batería
Seguridad: diseñado para cumplir con CE-EMC
Descripción
El modelo EHDL1 convierte cualquier accesorio
expansor de Fieldpiece en un instrumento de
medida independiente. Conecte el EHDL1 en la
parte inferior de cualquier accesorio expansor de
Fieldpiece, seleccione el rango adecuado y lea la
pantalla.
Voltios de CC:
Rangos: 200 mV, 2000 mV
Resolución: 0.1 mV
Precisión: ±(0.5% med. + 1 dígito)
Impedancia de entrada: 10 MΩ
Protección contra sobrecargas: 30 V CC o
24 V CA
Voltios de CA:
Rangos: 200 mV, 2000 mV
Resolución: 0.1 mV
Precisión: ±(1.2% med.+ 3 dígitos) 50~500 Hz
Impedancia de entrada: 10 MΩ
Protección contra sobrecargas: 30 V CC o
24 V CA
Retención de máximo y mínimo:
Funciona con todos los rangos
Oprimir durante 1 segundo para salir
Retención de datos:
Funciona con todos los rangos

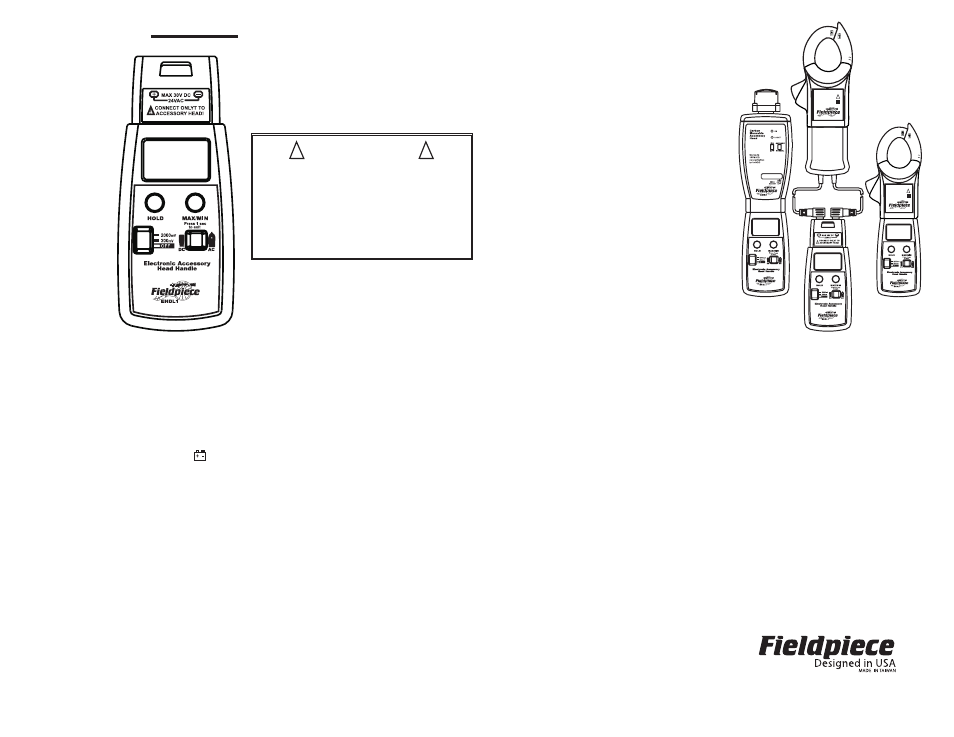

v24
EHDL1 con
ACM3
EHDL1 con
AHDL1 y ACH4
Fieldpiece
Mango electrónico
para accesorio
expansor
Modelo EHDL1
MANUAL DEL OPERADOR
EHDL1
con ACH4
Cómo usarlo
1. Conecte cualquiera de los accesorios expan-
sores de Fieldpiece en el EHDL1 deslizán-
dolo hacia la parte superior del mango.
2. Encienda el equipo y seleccione el rango de
200 mV o 2000 mV que resulte adecuado
para su medición.
3. Seleccione AC para la pinza amperimétrica
o DC para el resto de los accesorios expan-
sores.
4. Siga todas las instrucciones específicas del
cabezal particular que utilice y realice las
mediciones como habitualmente lo hace.
5. Oprima HOLD para retener la medición actual.
Cómo usar el botón MAX/MIN
1. Oprima MAX/MIN para comenzar a registrar el
máximo y el mínimo. Se mostrará el máximo.
2. Oprima MAX/MIN para alternar entre el
máximo y el mínimo actual.
3. Oprima MAX/MIN y manténgalo oprimido
durante 1 segundo para borrar el máximo y el
mínimo y mostrar la medida actual.
ADVERTENCIA
Utilice únicamente accesorios expansores
de Fieldpiece. Los accesorios expansores
transmiten un bajo voltaje (inferior a los 10 V) al
EHDL1. Los voltajes que superen los 30 V CC o
24 V CA pueden dañar el EHDL1.
NO CONECTE EL EHDL1 AL VOLTAJE DE
LA LÍNEA ELÉCTRICA.
! !
