Fieldpiece AVG2 Accesorio expansor de medidor de vacío - Manual

Accesorio expansor de medidor
de vacío
Modelo: AVG2 Descripción
El accesorio expansor de medidor de vacío
AVG2 es un accesorio de multímetro digital basado
en termistor que permite a la mayoría de los
multímetros digitales medir digitalmente presiones
muy bajas asociadas con la extracción de humedad
de los sistemas de refrigeración y aire acondiciona-
do. Mide presiones entre 50 y 2000 micrones de
mercurio.
Al seleccionar el rango apropiado en el DMM, se
puede verificar que todo está bien conectado y que
la presión disminuye desde la presión atmosférica
hasta 2000 micrones.
El sensor ha sido diseñado para soportar pre-
siones de hasta 500 psi (3400 kPa) para que no se
produzca ningún daño al AVG2 si es expuesto a
presiones del sistema completas.
Aplicaciones
Mida el vacío en un sistema de refrigeración al
vaciar el refrigerante. La medida digital muestra
incluso las pequeñas caídas de presión. Mientras
las presiones de vacío de destino varían, el técnico
típicamente quiere un vacío entre 300 y 400
micrones para pequeños sistemas y de 700 para
sistemas grandes.
Cómo funciona
La energía se envía a un termistor que está
expuesto al vacío a prueba. Las moléculas del gas
conducen el calor desde el termistor. A menor can-
tidad de moléculas de gas, menor es el calor que se
lleva. La energía que va al resistor se ajusta para
conservar la temperatura del termistor dentro de un
rango estrecho. Cuanto menor sea la energía
requerida por el resistor, menor será la presión. La
energía entregada al termistor se mide y se adapta
a la presión. Es muy importante que el sensor ter-
mistor se guarde limpio y sin aceite para permitir el
flujo libre de calor del termistor.
Indicadores de LED
INC: cuando la presión aumenta, el LED parpadea
a un ritmo relativo al índice de aumento de
presión.
DEC: cuando la presión disminuye, el LED
parpadea a un ritmo relativo al índice de dismin-
ución de presión.
STABLE: cuando la velocidad de cambio de la
presión es cero, el LED se encenderá.
ON: cuando el AVG2 esté encendido, el LED
se encenderá.
LO BAT: cuando las baterías necesitan ser
reemplazadas, el LED se encenderá.
Cómo usarlo
1. Conecte el cabezal del medidor de vacío AVG2
a los enchufes de VOLTIOS/OHMIOS y COM
del medidor y seleccione mV CC. Deslice sobre
el medidor tipo "Barra", el adaptador electrónico
de EHDL1 o el registrador de datos DL3.
También puede conectar a medidores con una
escala de mV CC y enchufes normalizados uti-
lizando conductores de prueba ADLS2 o un
mango adaptador AHDL1.
2. Ajuste a mano la manguera de servicio del
puerto de servicio de sistema de refrig-
eración/aire acondicionado al AVG2.
3. El medidor leerá la presión en micrones de mer-
curio. Desactive el apagado automático para
extracciones largas o para el registro de datos
con el DL3.
4. Para visualizar la caída de presión de presión
atmosférica a 2000 micrones, fije DMM al rango
V CC. Una vez que la medida sea inferior a 2.0,
cambie el rango a mV CC para mostrar la pre-
sión en micrones.

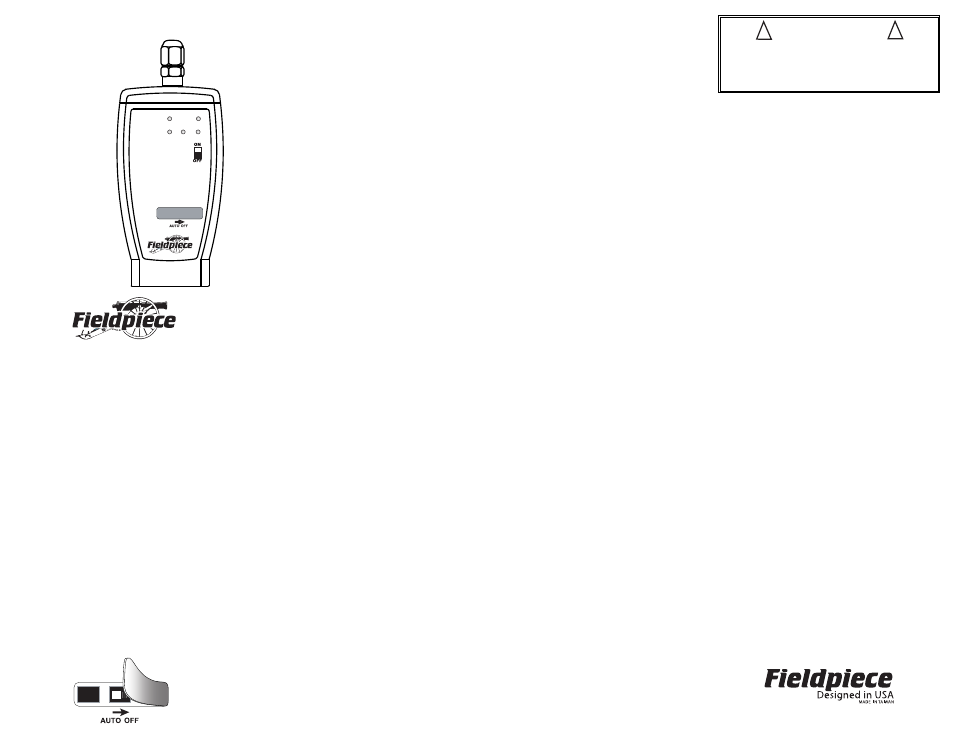

Converts
1 micron of
mercury to
1mVDC
Vacuum
Gauge
Accessory
Head
AVG2
INC
DEC
ON
LO BATT
STABLE
Especificaciones:
Sensor: termistor de precisión
Conector: conector de bronce tipo campana de
1/4” (macho) estándar
Factor de conversión: 1 mV CC/1 micrón de
mercurio
Rango: 50 a 2000 micrones de mercurio
Resolución: 1 micrón de mercurio
Precisión: +/-10% o +/-10 micrones,
(50 a 1000 micrones) a 73 °F ± 9 °F
(23 °C ±5 °C), <90% de H.R..
Entorno operativo: 32 a 122 °F (0 a 50 °C) a
<75% de H.R.
Entorno de almacenamiento: -4 a 140 °F (-20 a
60 °C) a <80% de H.R. con la batería retirada
Indicación de reducción de presión: al reducir
la presión de presión atmosférica a 2000
micrones, la salida del cabezal pasa de 3 V CC
a 2 V CC.
Sobrecarga: 500 psi (3400 kPa)
Batería: 9 V
Duración de las baterías: normalmente 35 a 40
horas con alcalinas. El LED rojo indica que la
batería está debajo del nivel operativo.
Apagado automático: para ampliar la duración de
la batería, el AVG2 se apaga automáticamente
después de 5 minutos cuando la medida es
superior a 70,000 micrones. El interruptor de
apagado automático se encuentra bajo la
cubierta de goma. Úselo para desactivar la fun-
ción de apagado automático.
Precauciones y solución de
problemas
Antes de trabajar en el sistema, asegúrese de
que no hay fugas. Una fuga puede hacer imposible
alcanzar el vacío deseado.
Si no hay fugas, el medidor de vacío está co -
rrectamente conectado y funcionando, y la bomba
trabaja correctamente, puede ser sólo una cuestión
de tiempo antes de que el vacío alcance el nivel
deseado. La humedad o las bolsas de gas pueden
hacer que el nivel de vacío se mantenga elevado
hasta taparlas completamente. Con el DMM en la
posición V CC, se pueden ver hasta los pequeños
cambios de presión mientras el sistema reduce la
presión.
Si el medidor de vacío no parece estar funcio-
nando correctamente y está seguro de que no hay
fugas, verifique si hay contaminación en el sensor.
Para verificar el medidor de vacío y la bomba,
conéctelo directamente a una bomba del refrige -
rante usando una manguera muy corta. Si la bomba
está en buenas condiciones, debería poder gene rar
un vacío de hasta 200 micrones en un par de
minutos. Si no logra un vacío a estos niveles, veri-
fique si hay fugas y/o limpie a fondo el cilindro del
sensor con alcohol (para frotar) isopropílico.
Limpieza del sensor
Vierta unas gotas de alcohol (para frotar) iso-
propílico en la apertura del sensor y descártelo,
eliminando cualquier contaminante junto con el
alcohol. Deje la apertura del sensor destapada sufi-
ciente tiempo para evaporar completamente
cualquier alcohol sobrante.
No use ningún objeto,
como un hisopo de algodón, para limpiar el sensor;
pues podría dañarlo.
Fieldpiece Instruments, Inc.
1900 E. Wright Circle
Anaheim, California, 92806
United States
+1 714 634 1844
www.fieldpiece.com
ADVERTENCIA
Al conectar las mangueras al cabezal del
medidor de vacío AVG2, ¡AJUSTE SÓLO CON
LA MANO! NO USE LLAVES DE NINGUNA
CLASE. Use sólo mangueras con conectores
moleteados.
! !
v09
MANUAL DEL OPERADOR
