Fieldpiece ARH4 ACCESORIO EXPANSOR DE HUMEDAD RELATIVA - Manual

AUTO OFF
ARH4
v27
Introducción
El modelo ARH4 de Fieldpiece mide la hume-
dad relativa y la temperatura ambiental del aire.
El ARH4 calcula también las temperaturas de
bulbo húmedo y punto de rocío.
El accesorio expansor convierte el % H.R., la
temperatura ambiente, la temperatura de punto
de rocío y la temperatura de bulbo húmedo a un
voltaje con una relación de 1% H.R. o grado a
1 mV CC. Establezca el medidor en mV CC para
mostrar el % H.R. o la temperatura directamente.
El ARH4 se acopla de forma directa en los
multímetros digitales de la serie HS de Field-
piece. Para otros medidores, utilice los conduc-
tores de prueba ADLS2 o el mango adaptador
AHDL1 de Fieldpiece.
Para lograr una medida precisa, procure
que el sensor cuente con tiempo suficiente para
equilibrarse. Mientras mayor sea el cambio, más
será el tiempo que el ARH4 podría necesitar
para calibrarse con respecto a las condiciones
ambientales. Generalmente, no se requieren más
de dos minutos aun para cambios grandes.
Temperatura
Sensor: sensor de temperatura de termistor
Rango: -20 °C a 60 °C (-4 °F a 140 °F)
Resolución: 0.1 °C / 0.1 °F
Precisión:
±1 °F 32 °F a 113 °F
±2 °F -4 °F a 32 °F,
113 °F a 140 °F
±0.5 °C 0 °C a 45 °C
±1 °C -20 °C a 0 °C,
45 °C a 60 °C
Salida: 1 mV/°C, 1 mV/°F
Humedad relativa
Sensor: sensor de humedad capacitivo
Rango: 0% a 100% de H.R.
Precisión:
±2.5% a 25 °C (77 °F), 10% a 90% de H.R.
±5% a 25 °C (77 °F), <10% de H.R.,
>90% de H.R.
Salida : 1 mV/% de H.R.
Tiempo de respuesta del sensor: 60 segundos nor-
malmente para el 90% del rango total
Histéresis del sensor (excursión de 10% a 90% a
10% de H.R.): ±1% de H.R. normalmente
Apagado automático
El accesorio expansor se apaga automática-
mente luego de aproximadamente 10 minutos
para prolongar la duración de la batería. Para
desactivar la función de apagado automático,
retire la cubierta de goma que se encuentra en el
frente y deslice el interruptor hacia la derecha.
Características:
1. Mide la temperatura y el % H.R.
2. Calcula las temperaturas de bulbo húmedo y
punto de rocío
Punto de rocío y bulbo húmedo
El "punto de rocío" es la temperatura en la
que el vapor de agua se condensa y forma niebla
o rocío. El bulbo húmedo es la temperatura
medida luego del enfriamiento por evaporación
de agua. Si conoce la temperatura y la humedad
relativa, es posible calcular las temperaturas de
punto de rocío y bulbo húmedo.
El ARH4 mide la humedad relativa y la tem-
peratura ambiente. El ARH4 calcula las tem-
peraturas de bulbo húmedo y punto de rocío. El
cuadro que se encuentra en la parte posterior del
accesorio expansor puede utilizarse para estimar
la temperatura de bulbo húmedo si se conoce el
% H.R. y la temperatura ambiente (bulbo seco).
Instrucciones de funcionamiento
1. Retire la cubierta que cubre el sensor en la
parte superior.
2. Conecte los enchufes de voltios y COM.
Para utilizarlo con un medidor tipo “barra”
de Fieldpiece, deslice el accesorio
expansor hacia el medidor. Para la
mayoría de los demás medidores, utilice
los conductores de prueba ADLS2 o el
mango adaptador AHDL1 de Fieldpiece.
3. Seleccione el parámetro en el accesorio
expansor.
4. Seleccione el rango de mV CC en el medi-
dor y lea el parámetro directamente en el
medidor.
Fieldpiece Instruments, Inc.
1900 E. Wright Circle
Anaheim, California, 92806
United States
+1 714 634 1844
www.fieldpiece.com

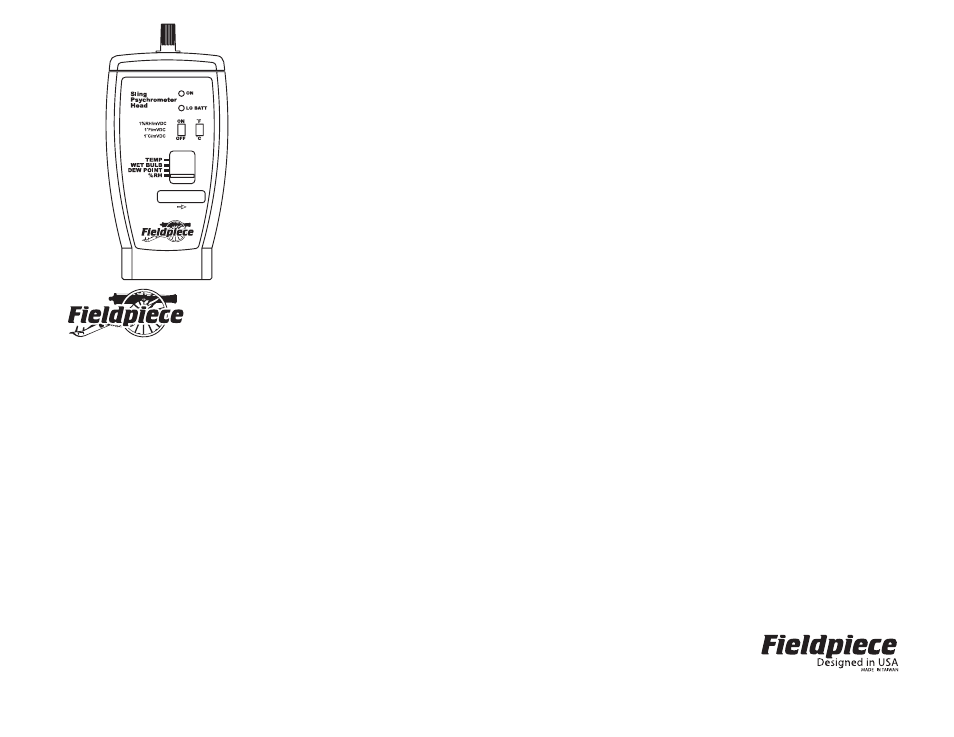

ACCESORIO
EXPANSOR DE
HUMEDAD
RELATIVA
Modelo ARH4
MANUAL DEL OPERADOR
Especificaciones:
Indicación de batería baja: se enciende el LED
rojo cuando el voltaje es inferior al necesario
para el funcionamiento del medidor.
Impedancia de salida: 500 Ω aprox.
Entorno operativo: 0 O C a 50 O C (32 O F a 120 O F)
con <95% de H.R.
Temperatura de almacenamiento: -20 O C a 60 O C
(-4 O F a 140 O F) <80% de H.R. sin la batería
Precisión: precisión indicada a 23 O ±5 O C
(73 O F ±10 O F), <95% de H.R.
Batería: 9 V
Dimensiones: 146 mm (alto) x 67 mm (ancho) x
32 mm (profundidad)
Peso: aprox. 180 g incluida la batería
