ANEXO 1

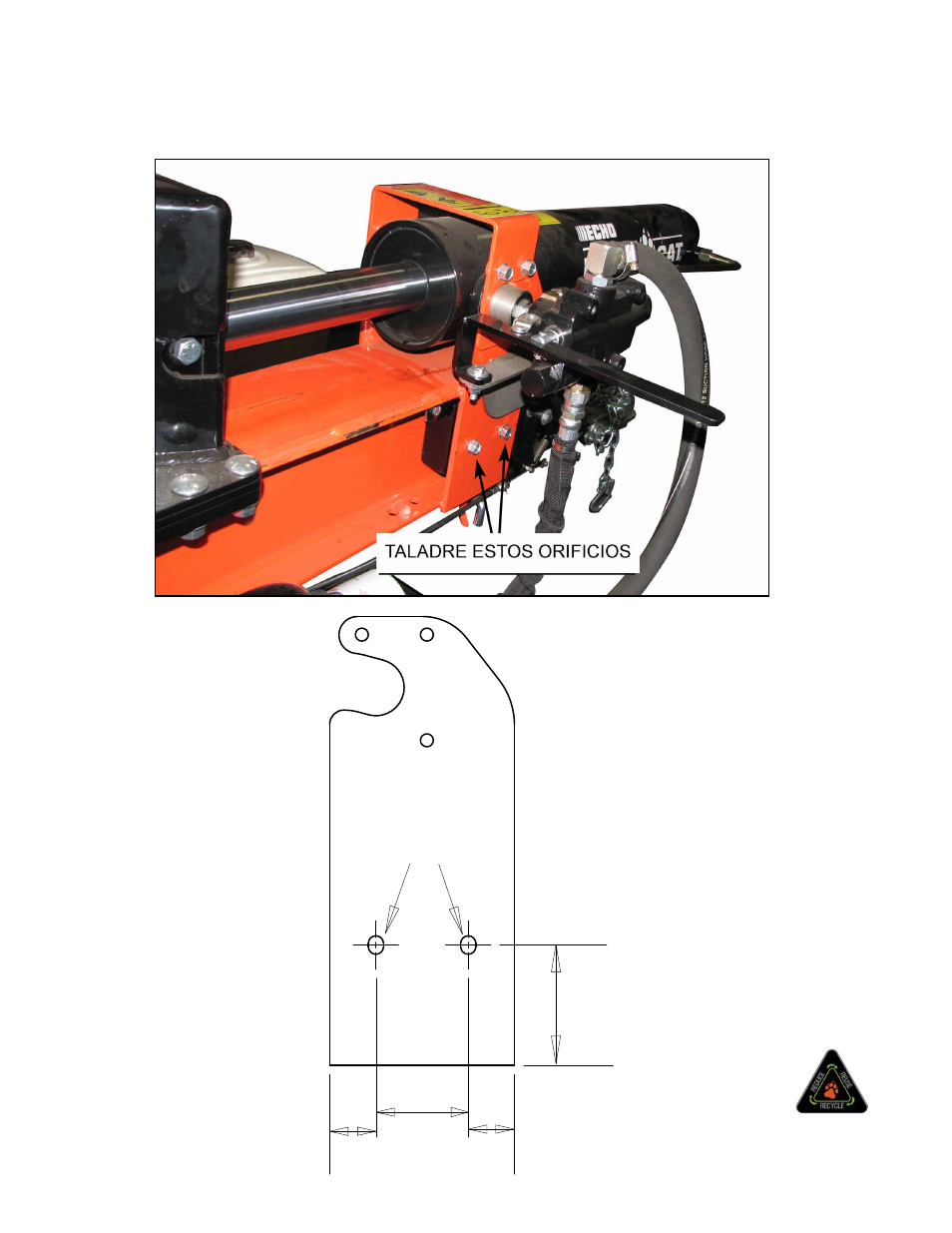

TALADRAR ORIFICIOS EN LA PLACA DE MONTAJE
Si su partidor de troncos no tiene los dos orificios en el canal que se usan para terminar el Paso 1, use las siguientes
dimensiones para taladrar dos orificios de 0,41 x 0,50 pulg.(10 mm x 13 mm) en la placa de montaje.
