SERVICIO Y MANTENIMIENTO
Verifique el estado de las correas de accionamiento anualmente
o después de cada 25 horas de operación, lo que ocurra primero.
asimismo, asegúrese de ajustar la correa a la tensión adecuada
(deflexión de 1/4 pulg. [6 mm]) para ajustar la correa:
Quite la protección de la correa retirando los tornillos de 1.
11/32 pulg. (9 mm)( Figura 5.1)
afloje los tres pernos con cabeza de hongo de 1/4 pulg. 2.
(6 mm) que sujetan la pieza soldada del soporte de la
transmisión (Figura 5.2).
afloje los dos pernos de 1/4 pulg. (6 mm) que sujetan el 3.
cojinete de la brida de la transmisión de ½ pulg. (13 mm).
con los cinco pernos aflojados, deslice la pieza soldada del 4.
soporte de la transmisión en los agujeros ranurados para
lograr una deflexión adecuada de la correa. la deflexión
de la correa debe ser de 1/4 pulg. (6 mm) cuando se
aplique presión a mitad de camino de la correa entre las
dos poleas.
cuando se logre la tensión correcta de la correa, vuelva a 5.
ajustar todos los pernos de ¼ pulg. (6 mm) a 9 pies-lb.
Verifique la tensión correcta de la cadena de accionamiento 6.
(deflexión de 1/4 pulg. [6 mm]):
afloje los cuatro pernos de 1/4 pulg. (6 mm) que a.
sujetan los cojinetes de la brida de la rueda trasera al
bastidor.
deslice el eje trasero en los agujeros ranurados para B.
pernos para lograr una deflexión adecuada de la
cadena. la deflexión de la cadena debe ser de 1/4 pulg.
(6 mm) cuando se aplique presión a mitad de camino
de la cadena entre las dos ruedas dentadas.
Vuelva a ajustar los cuatro pernos de ¼ pulg. (6 mm) c.
a 9 pies-lb.
Vuelva a controlar la tensión de la correa. repita el 7.
procedimiento si fuera necesario.
reemplace la protección de la correa utilizando tornillos de 8.
11/32 pulg. (9 mm). Figura 5.2, Afloje los pernos de 1/4 pulg. (6 mm)
Figura 5.1 Retiro de la protección de la correa.
5.3 aJUSte de la correa en MÁQUinaS aUtopropUlSadaS
5.4 deSpeJe de Un rotor taponado
adVertencia
A fin de impedir lesiones corporales o daño a la propiedad:
apague la máquina, desconecte la bujía y asegúrese
de que todas las partes móviles se hayan detenido por
completo antes de realizar tareas de servicio, ajustes o
reparaciones.
apague el motor, espere a que todas las partes móviles 1.
se detengan por completo y desconecte la bujía.
levante el mango de la bolsa y extraiga la bolsa de la
2.
descarga.
asegúrese de que la bolsa no está llena y que la abertura
3.
de ésta no esté taponada.
levante la puerta de escape y verifique si hay
4.
atascamientos.
use una rama u objeto similar para despejar la obstrucción
5.
en el área de la descarga y del rotor.

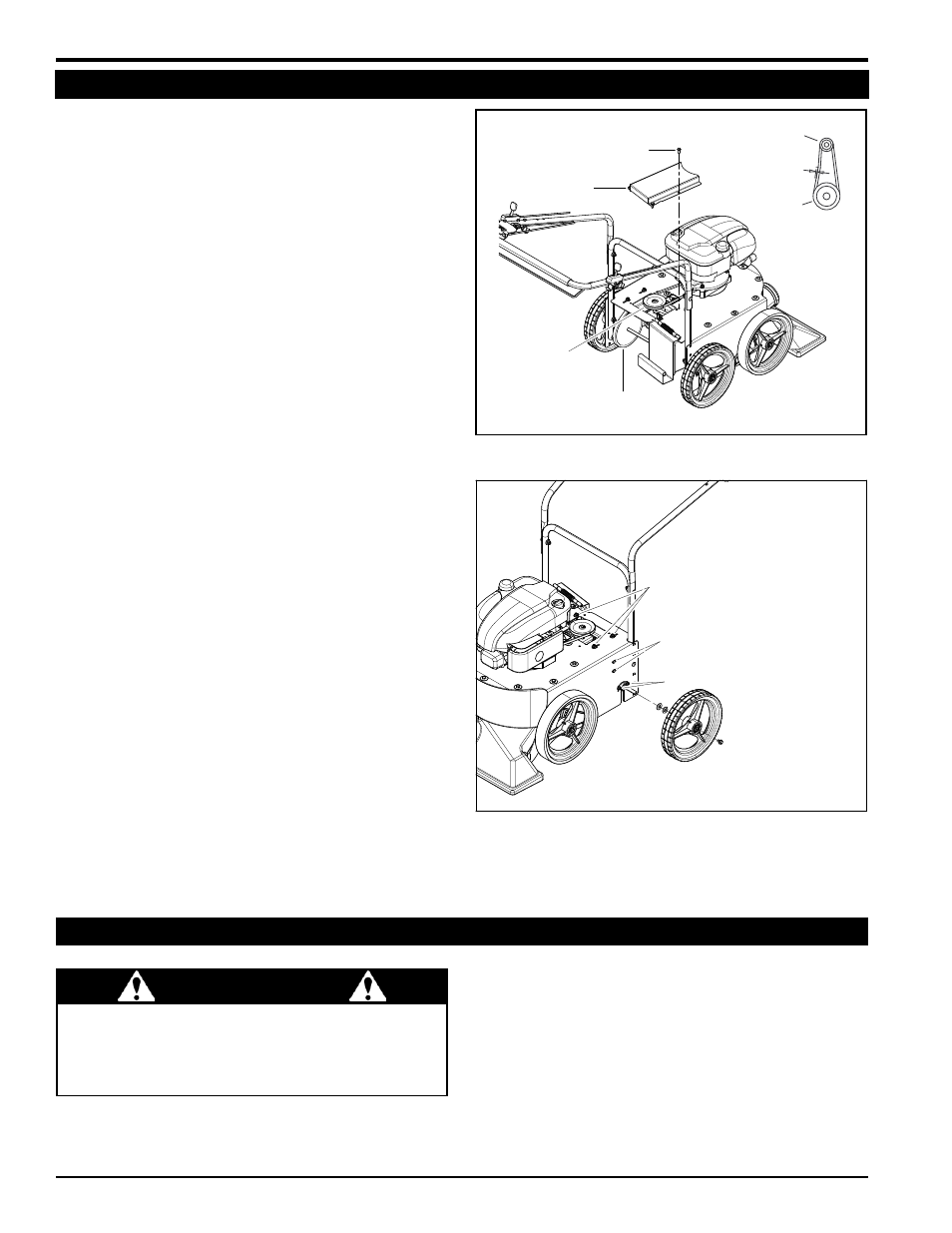

1TORNILLO DE
