TRITURADORA DE TOCONES 10
SERVICIO Y MANTENIMIENTO
aNtES dE INSPECCIoNaR o REaLIZaR taREaS dE SERvICIo EN CuaLQuIER PaRtE dE ESta mÁQuINa, aPaGuE La FuENtE dE
aLImENtaCIÓN, y aSEGÚRESE dE QuE todaS LaS PaRtES mÓvILES SE hayaN dEtENIdo PoR ComPLEto.
ADVErTEnciA
5.5 VErificAción Y rEEMPLAZO DE
LAS cOrrEAS DE AcciOnAMiEnTO
5.6 AjUSTE DE PALAncA DE APAGADO
DE MOTOr
Cuando se suelta la varilla inferior, se deberá apagar el motor
en todo momento Ajuste el cable de modo que cuando el
control de apagado empiece a moverse, el cable comenzará
a mover la palanca al extremo de éste.
La máquina está equipada con una correa acanalada
de dos ranuras 3Vx530. Verifique el estado de la correa
de accionamiento anualmente o después de cada 30
horas de operación, lo que ocurra primero. Si la correa de
accionamiento está agrietada, deshilachada o gastada,
reemplácela.

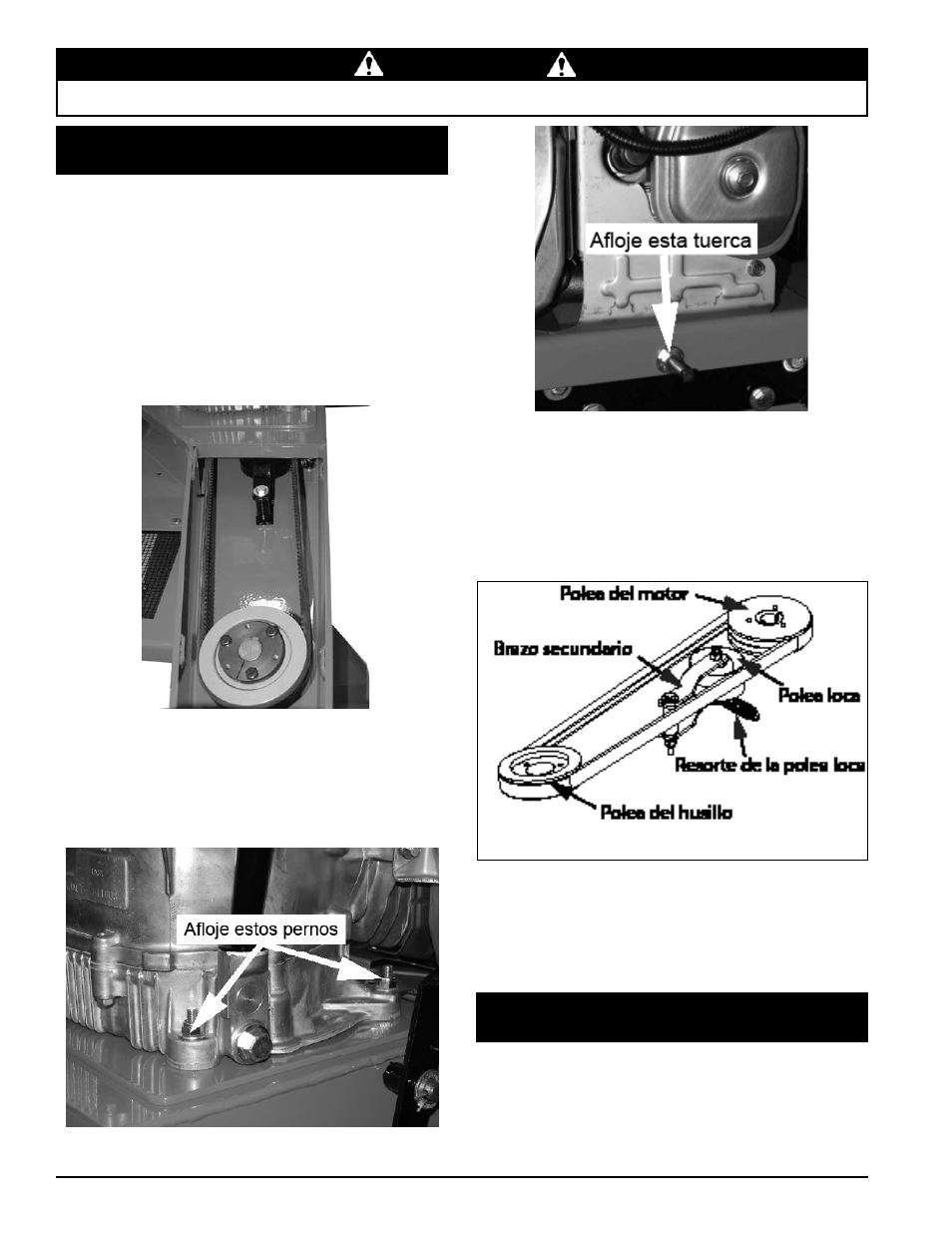

PArA rEEMPLAZAr LA cOrrEA DE AcciOnAMiEnTO:
Apague el motor y deje que todas las partes móviles se 1.
detengan por completo.
Quite la tapa superior de la trituradora de tocones
2.
retirando los cuatro pernos de los costados.
Afloje los cuatro pernos de fijación del motor. Dos 3.
pernos están colocados en la parte superior de la placa
de montaje del motor (ver abajo). Dos están colocados
en el otro lado del motor debajo de la placa de montaje
del motor.
Vista de las correas de accionamiento sin la tapa superior
Afloje estos dos pernos y los dos del otro lado
debajo de la placa.
Afloje la tuerca de la parte posterior de la máquina (ver 4.
abajo) y empuje el motor levemente hacia adelante para
quitarle tensión a la correa de accionamiento.
Retire la correa de accionamiento y descártela.
5.
Instale una nueva correa. 6.
Apriete la tuerca en la parte posterior de la máquina 7.
hasta que haya un espacio de 1/32 pulg. (0,8 mm) entre
las espiras del resorte de la polea loca (ver abajo).
Ajuste los pernos de fijación del motor 8.
vuelva a instalar la tapa superior. 9.
