6 PARTIDOR DE TRONCOS

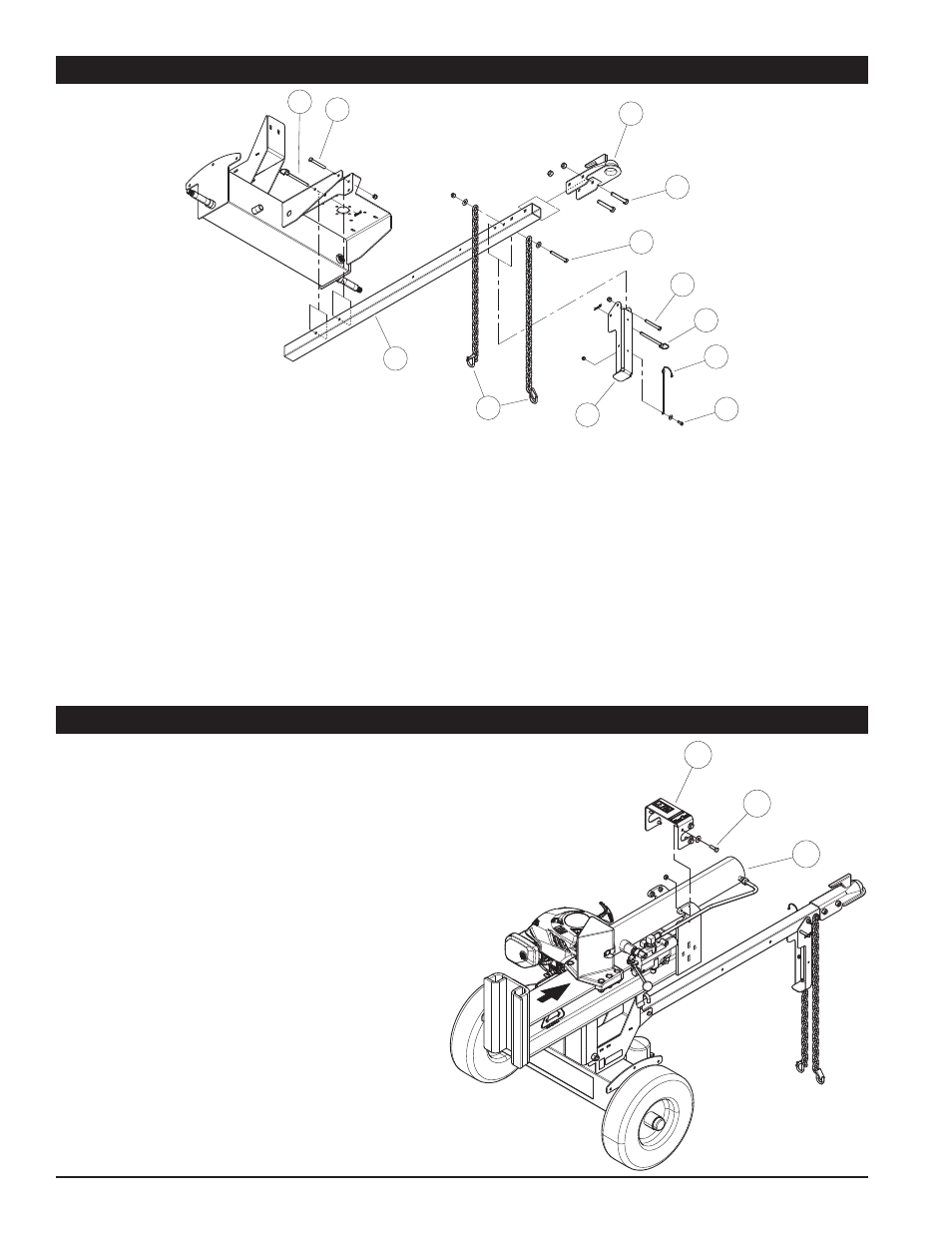

2.2 FIJACIÓN DEL ENGANCHE
1. Coloque el acoplador (8) en el extremo de la barra de enganche (9), inserte dos pernos (6) de 1/2 x 3 pulg. (13 mm x 76
mm) a través del agujero delantero del acoplador y asegúrelos con unas tuercas de centrado de 1/2 pulg. (13 mm) sobre
el perno y apriétela.
2. Posicione una cadena de seguridad (2) a cada lado del acoplador (8) del enganche. Inserte el perno (7) de 3/8 x 3-1/4
pulg. (10 mm x 82 mm) a través del enlace superior de las cadenas de seguridad y del orificio posterior del acoplador.
Instale dos arandelas planas de 1/2 pulg. (13 mm) y una tuerca de centrado de 1/2 pulg. (13 mm) sobre el perno y apriétela.
3. Fije acollador (1) al pie del gato con el perno de ¼”X3/4” (4), una arandela, y una tuerca. Despues, fije acollador con el
pasador de enganche (3).
4. Fije el pie del gato (10) a la barra de enganche (9) con un perno de 3/8 pulg. x 3 pulg. (10 mm x 76 mm) (5) y tuerca
con cubierta de nylon de 3/8 pulg. (10 mm). Eleve el pie del gato en la posición de almacenamiento y asegúrelo con el
pasador de enganche (3) y el pasador de chaveta.
5. Coloque la barra de enganche en su posición en la parte delantera de la máquina y móntela con pernos (5), de 3/8 x 3 pulg.
(10 mm x 76 mm), tuerca con cubierta de nylon, pasador de enganche (3) y pasador de chaveta como se muestra arriba.
2
5
6
8
3
9
7
1
3
5
10
4
2.3 INSTALACIÓN DEL CILINDRO HIDRÁULICO
El partidor de troncos se envía con el cilindro
hidráulico desplazado hacia adelante sobre
el larguero principal. Para instalar el cilindro
hidráulico:
1. Retire los dos pernos (1) de 3/8 x 1 pulg.
(10 mm x 25 mm) que conectan la base del
cilindro con el larguero principal.
2. Deslice el cilindro hidráulico (2) y el conjunto
de válvula hacia atrás hasta que los orificios
en el extremo del cilindro se apoyen en las
muescas del larguero principal.
3. Asegure el cilindro hidráulico por medio de
reinstalarlo en su cuna. Utilice los 2 : Pernos
(de 5/16 por 1”), Arandelas, y Tuercas que
quitó en la etapa 1 y utilice 4 adicionales de
cada uno del juego de herramientas.
1
2
3
