5
Sección
MONTAJE
2

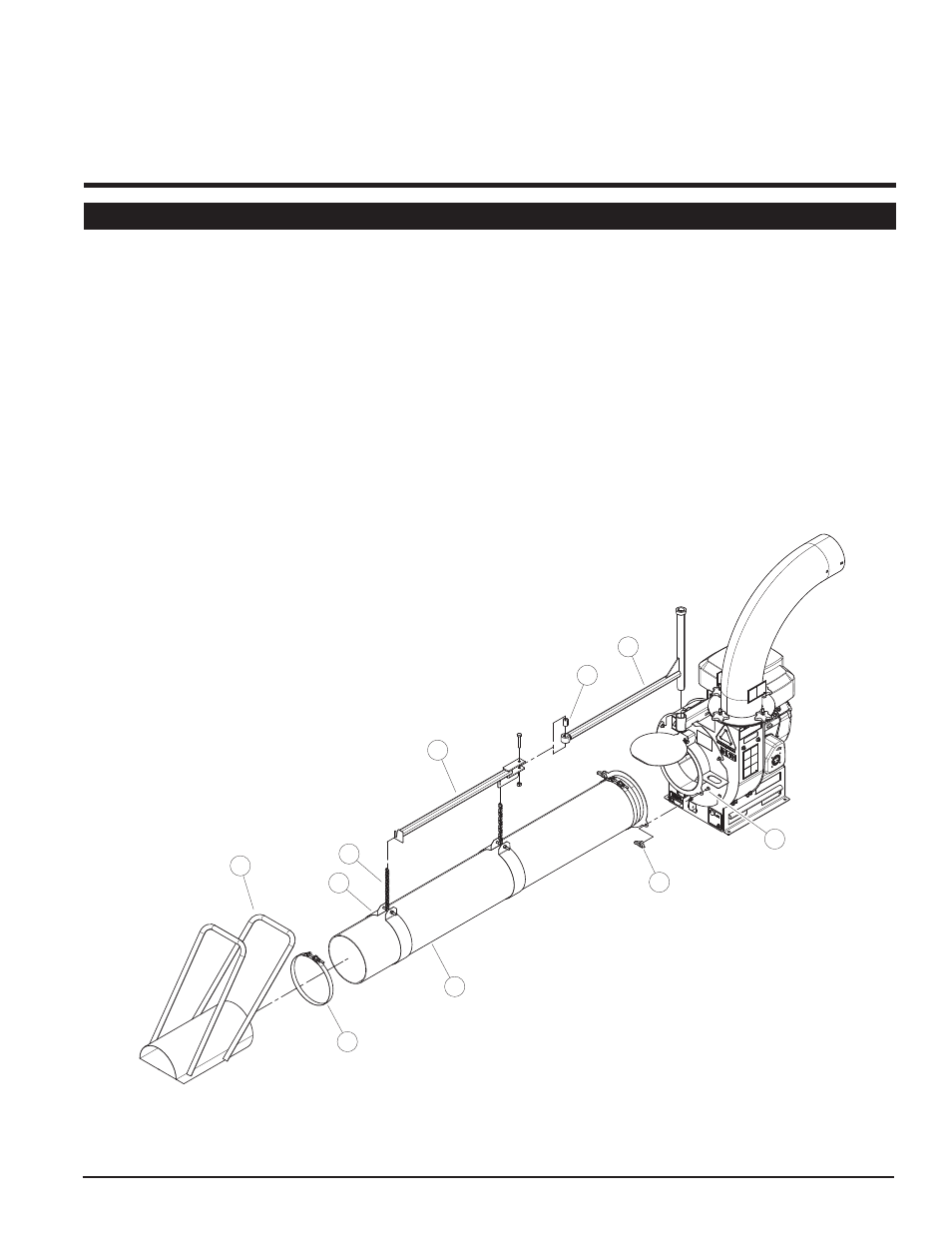

2.1 FIJACIÓN DE LA MANGUERA DE ASPIRACIÓN
1. Abrazadera t-perno deslizante (2) a través de la manguera de aspiración
(3).
2. Inserte soldadura entrada de la manguera (1) en la manguera de entrada
(3) y apretar la abrazadera t-perno (2) a través de la manguera de entrada
y la soldadura de entrada.
3. Fije el adaptador de entrada de la manguera en la manguera de entrada
(3) para la soldadura de admisión del ventilador con los dos mandos
previstos (9) y 5.16 x 3/4 "pernos del carro (10).
4. Montar los dos soportes de manguera utilizando el 1/2 x 2-3 / 4 "tornillo,
espaciador (7) y 1/2" tuerca provista en el kit del propietario.
5. Montar el soporte de la manguera (8) en la caja del ventilador espaciador.
6. Conectar la manguera (3) al soporte de la manguera enganchando los
eslabones de cadena (5) en los ganchos de soporte de la manguera (6).
1
2
3
4
5
6
7
8
9
10
