SERVICIO Y MANTENIMIENTO
ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE
DE ALIMENTACIÓN, DESCONECTE EL CABLE DE LA BUJÍA RETIRÁNDOLO DE LA BUJÍA Y ASEGÚRESE DE QUE TODAS
LAS PARTES MÓVILES SE HAYAN DETENIDO POR COMPLETO.
ADVERTENCIA
5.9 DESPEJE DE UN ROTOR TAPONADO
5.10 RETIRO DEL ROTOR
ADVERTENCIA
Si la máquina se atasca, apague el motor, desconecte el
cable de la bujía, y deje que la máquina se detenga por
completo antes de limpiar los residuos. No opere la máquina
sin las protecciones y escudos adecuados instalados.
1. Apague el motor, desacople el embrague del rotor y
deje que la máquina se detenga por completo. Retire
el cable de la bujía.
2. Afloje y retire el perno con cabeza de hongo de 3/8
pulg. (10 mm) que asegura la cubierta de acceso a
los cuchillos.
3. Abra la cubierta de acceso a los cuchillos que expone
el compartimiento de la chipeadora /trituradora.
1. Retire el perno con cabeza de hongo de 3/8 pulg.
(10 mm) que asegura la cubierta de acceso a los
cuchillos.
2. Abra la cubierta de acceso, exponiendo el compartimiento
de la chipeadora /trituradora.
3. Afloje los pernos del manguito que sostienen la polea
de accionamiento al eje y retire la polea.
5.11 REEMPLAZO DE LA CORREA DE AC-
CIONAMIENTO
Verifique el estado de la correa de accionamiento
anualmente o después de cada 25 horas de operación, lo
que ocurra primero. Si la correa está agrietada, gastada,
deshilachada o estirada, reemplácela. Para reemplazar
la correa:
1. Apague el motor, desacople el embrague del rotor y
deje que la máquina se detenga por completo. Retire
el cable de la bujía.
2. Coloque el compromiso de manejar en la posición
START.
3. Retire la protección de la correa.
4. Limpie los residuos del rotor de la trituradora y/o del
área y del tubo de descarga superior de la chipeadora.
Gire manualmente el rotor para cerciorarse de que
puede girar libremente.
5. Reemplace el cable de la bujía, vuelva a arrancar el
motor y reanude la operación.

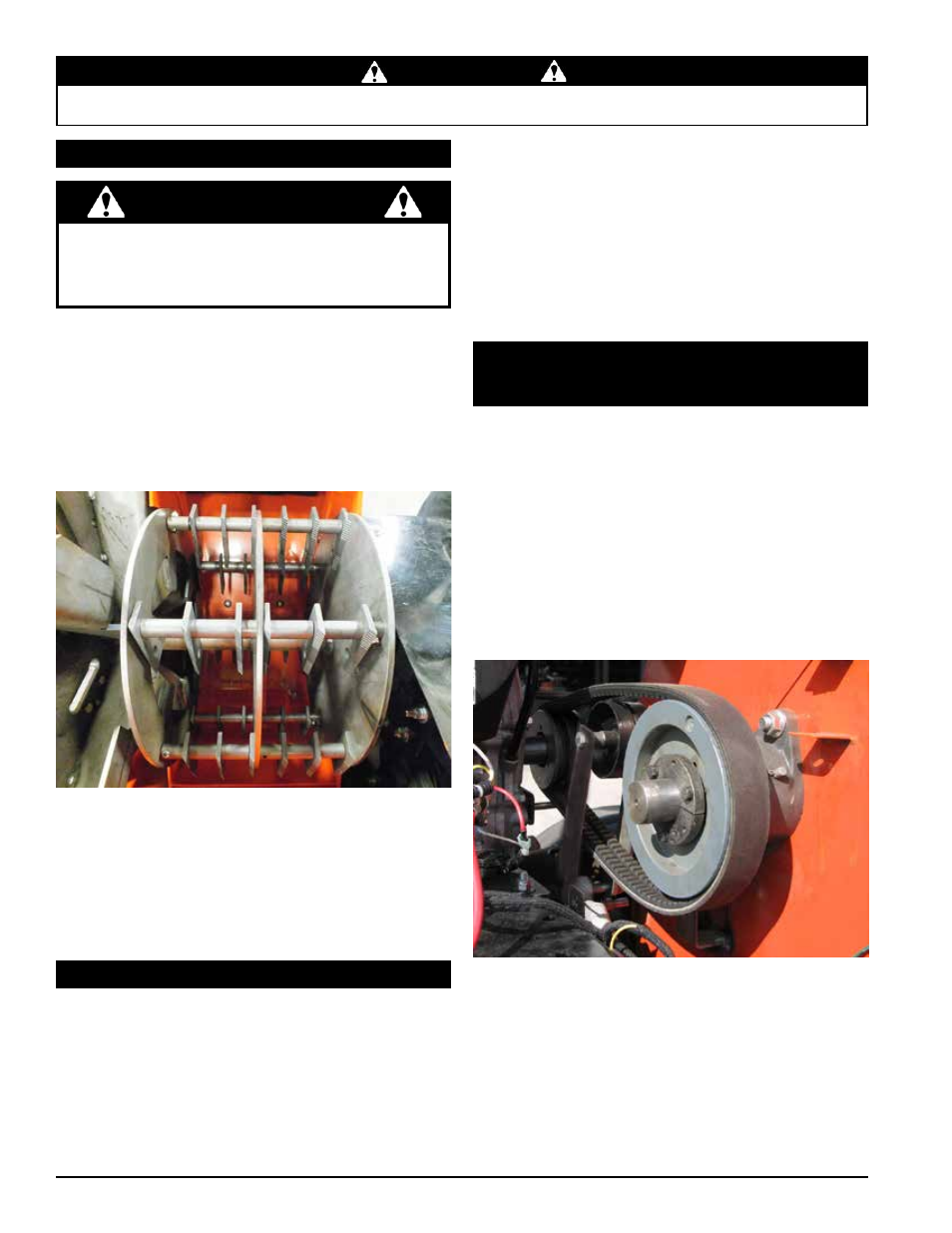

Figura 5.6, Rotor de acceso
Figura 5.7, Correa de accionamiento con poleas.
4. Afloje el tornillo de fijación de los collarines de sujeción.
Con un punzón y un martillo, dé golpecitos en los
collarines de sujeción en dirección opuesta a la rotación
normal para poder quitarlos.
5. Retire los pernos de los cojinetes y extraiga el rotor
de la máquina.
6. Retire los cojinetes del eje del rotor.
7. Vuelva a instalar el conjunto del rotor y los cojinetes y
apriete los pernos con el par de torsión adecuado.
