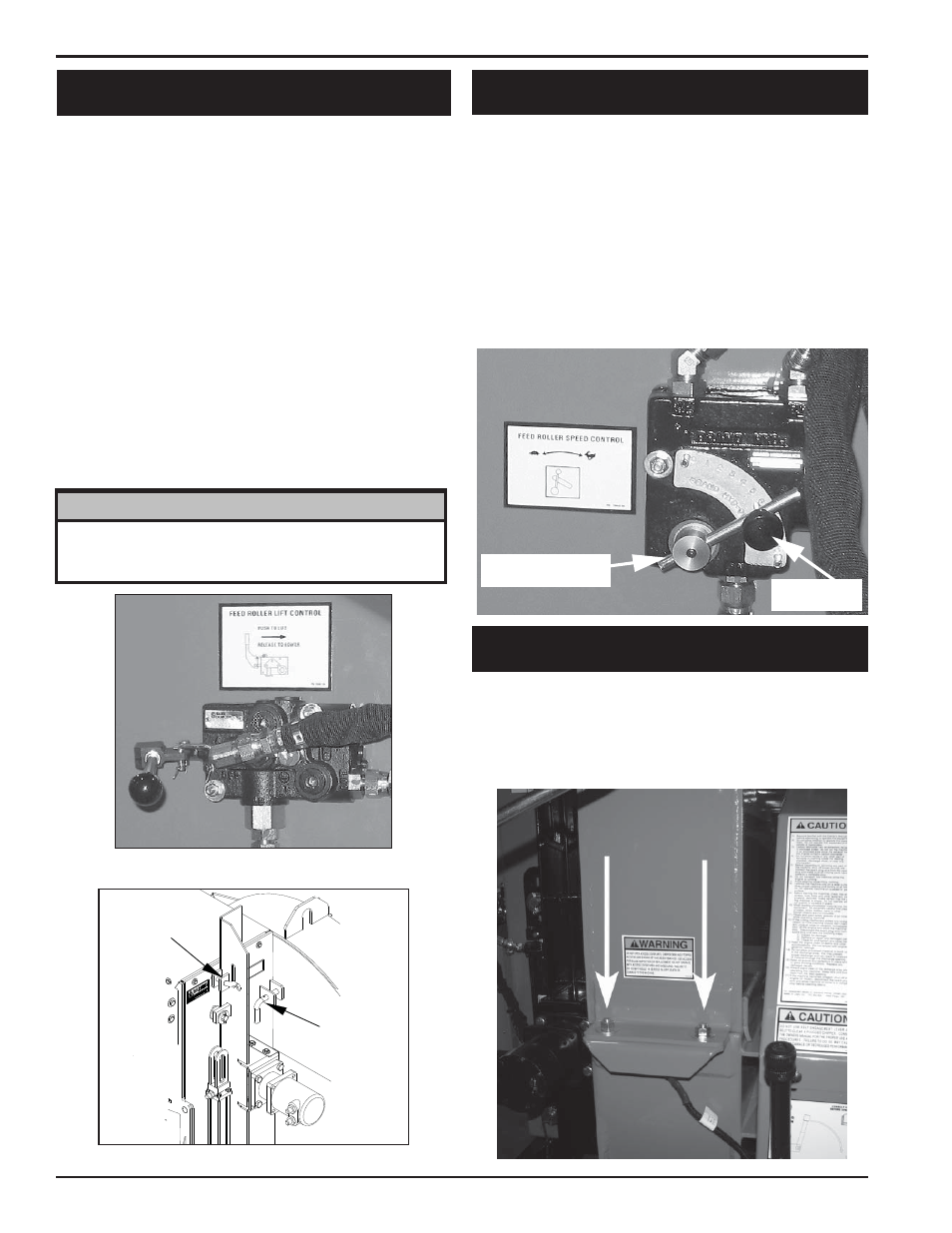

Echo Bear Cat CH123DH - Manual (Página 16)

CHIPEADORA DE 12 PULGADAS 12
OPERACIÓN
El control de velocidad del rodillo de alimentación se usa
para controlar la velocidad con la que se introduce material
en la chipeadora.
Cuando comienza la operación, el control debería estar
ubicado en una posición intermedia. Ajuste la velocidad
desenroscando ligeramente la perilla negra y luego gire el
control. Para aumentar la velocidad del rodillo alimentador,
mueva la manivela en el sentido de las agujas del reloj. Para
reducir la velocidad, mueva la manivela en el sentido opuesto
a las agujas del reloj. Después del ajuste, vuelva a apretar
la perilla.
Se recomienda que el rodillo de alimentación funcione a una
velocidad más rápida para ramas más pequeñas y a una
velocidad más lenta para ramas más grandes.
4.7 CONTROL DE VELOCIDAD DEL
RODILLO DE ALIMENTACIÓN
Gire el conducto de descarga hacia el costado de la 1.
carretera.
Retire los dos pernos de ½ pulg. x 1-1/4 pulg. (13 mm x 2.
32 mm) y las tuercas y arandelas que aseguran la cubierta
de la carcasa de la chipeadora (ver abajo).
4.8 ELEVACIÓN DE LA CUBIERTA DE
ACCESO AL CUCHILLO
Perilla
Manivela
El control de izado del rodillo de alimentación se usa para izar el
rodillo de alimentación de modo de facilitar la introducción en la
chipeadora de troncos mayores que 8 pulg. (200 mm). También
se lo usa para permitir el acceso al rodillo de alimentación cuando
se realizan tareas de servicio en la máquina. No se requiere que
la correa esté acoplada para levantar el rodillo de alimentación,
pero la máquina debe estar en marcha. Para levantar el rodillo
de alimentación:
Empuje el control del rodillo de alimentación hacia la derecha 1.
y reténgalo allí hasta haber elevado totalmente el rodillo de
alimentación.
Asegúrelo usando la clavija de bloqueo ubicada en la guía 2.
de deslizamiento del rodillo cuando realice tareas de ser-
vicio en la máquina. No use la clavija de bloqueo cuando
levante el rodillo de alimentación para permitir el ingreso de
troncos mayores.
Libere el control del rodillo de alimentación. 3.
Para bajar el rodillo de alimentación, retire la clavija de 4.
bloqueo (esto puede requerir que se levante levemente el
rodillo de alimentación) y luego libere el control del rodillo
de alimentación.
Control de elevación del rodillo de alimentación
Clavija de bloqueo del rodillo de alimentación
Clavija de bloqueo
de la cubierta de
acceso al cuchillo
Clavija de bloqueo
del rodillo de
alimentación
La elevación del rodillo de alimentación facilita la introducción
de troncos mayores (8 pulg. (200 mm) y mayores) y evita los
golpes que se pueden producir en la parte superior.
NOTA
4.6 ELEVACIÓN DEL RODILLO DE
ALIMENTACIÓN
