CHIPEADORAS DE 4,5 PULGADAS
13
ESP
AÑOL
SERVICIO Y MANTENIMIENTO
ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE
DE ALIMENTACIÓN, DESCONECTE EL CABLE DE LA BUJÍA RETIRÁNDOLO DE LA BUJÍA Y ASEGÚRESE DE QUE TODAS
LAS PARTES MÓVILES SE HAYAN DETENIDO POR COMPLETO.
ADVERTENCIA
11. Apriete el perno de ojo hasta que la deflexión de la correa
sea de 7/16” (11 mm)) cuando se coloque una carga de 20
libras (9 kg) contra la correa (Figura 5.4).
12. Deslice la pieza soldada de apoyo del cojinete sobre el eje del
rotor. Asegure la pieza soldada a la carcasa de la chipeadora
con cuatro bulones con cabeza de hongo, arandelas y tuercas
con cubierta de nylon de 3/8” (10 mm) x 1” (25 mm).Fije el
cojinete delantero a la pieza soldada con dos pernos de 1/2”
(13 mm) x 1-1/2"(38 mm), arandelas y tuercas. Aplique un
par motor de 120 lb-pie en los pernos del cojinete.
13. Vuelva a instalar el anillo sujetador.
14. Vuelva a instalar la protección de la correa delantera con
cuatro tornillos hexagonales de 5/16" (8 mm) x 5/8" (16mm),
cuatro tornillos hexagonales de 5/16" (8 mm) x 3/4" (19 mm)
y ocho arandelas planas de 5/16" (8 mm).
5.9 REEMPLAZO DE LA CORREA DE
ACCIONAMIENTO (CONT.)
CORREA DE ACCIONAMIENTO TRASERA
1. Lleve la palanca de embrague a la posición RELEASE
(LIBERAR).
2. Desacople la PTO y apague el motor del tractor.
3. Retire del tractor el árbol de PTO y desconéctelo del
enganche de tres puntos.
4. Retire la protección de la correa delantera quitando los ocho
pernos y arandelas de 5/16” (8 mm) x 3/4” (19 mm) que
sujetan la protección a la carcasa de la chipeadora.
5. Afloje el perno de ojo para liberar tensión en la correa (Figura
5.6).
6. Retire los tornillos hexagonales, arandela y tuerca de 3/8”
(10mm) x 3-1/2” (89 mm) que fijan la polea loca a la pieza
soldada intermedia. Retire la polea loca.
7. Retire los tornillos hexagonales, arandela y tuerca de 3/8”
(10mm) x 3-3/4” (95 mm) que fijan la pieza soldada intermedia
a la carcasa de la chipeadora. Aparte la pieza soldada
intermedia.
8. Retire la correa vieja e instale la nueva.
9. Vuelva a fijar la pieza soldada intermedia a la carcasa de la
chipeadora.
10. Vuelva a fijar la polea loca a la pieza soldada intermedia.
11. Apriete el perno de ojo hasta que la deflexión de la correa
sea de 7/16” (11 mm) cuando se coloque una carga de 20
libras (9 kg) contra la correa (Figura 5.5).
12. Vuelva a instalar la protección de la correa delantera con ocho
pernos y arandelas de 5/16” (8 mm) x 3/4” (19 mm).

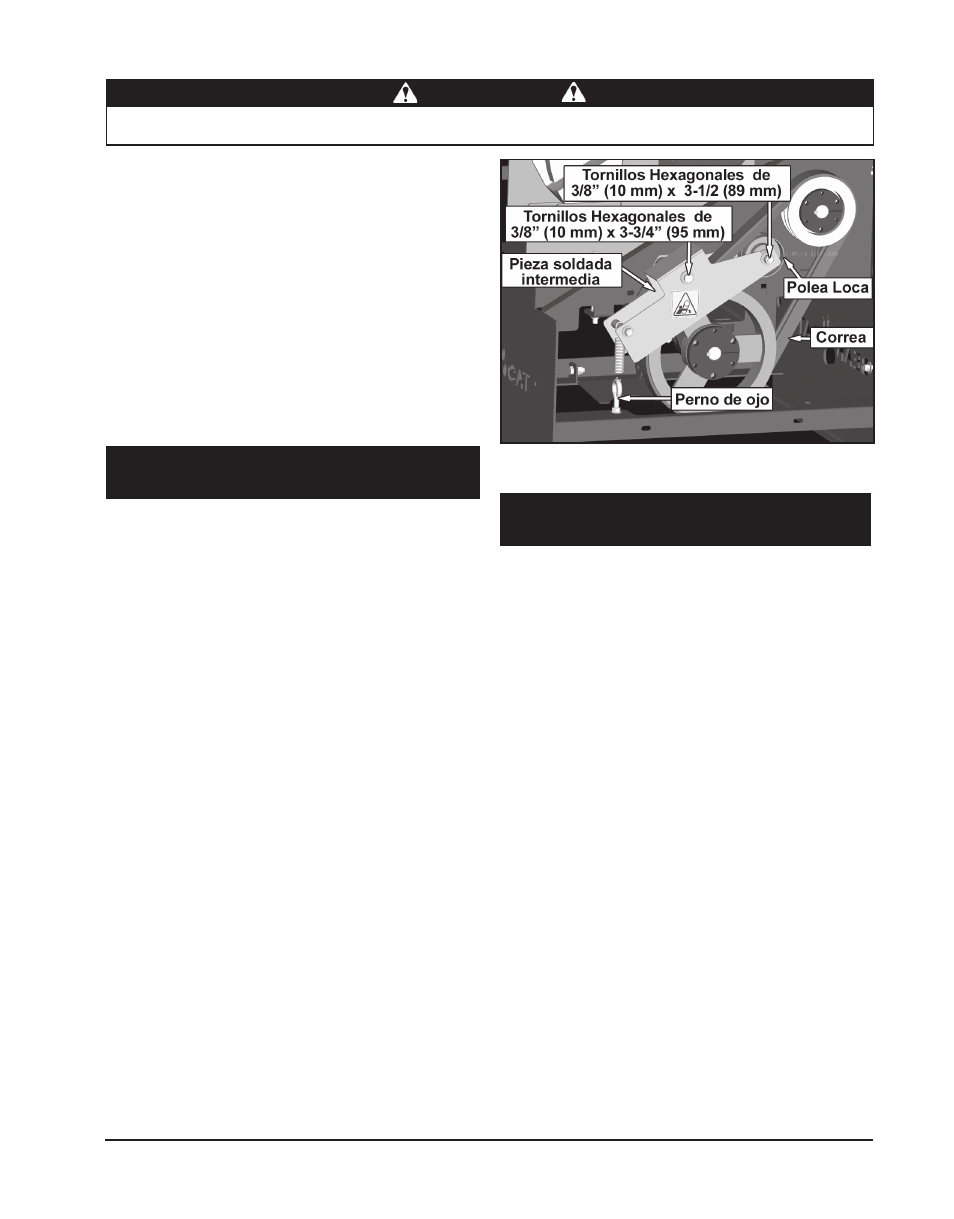

Figura 5.6 - Reemplazo de la correa de accionamiento trasera
5.10 REEMPLAZO DE LOS COJINETES
DEL ROTOR
RETIRO DE LOS VIEJOS COJINETES DEL ROTOR
1. Lleve la palanca de embrague a la posición RELEASE
(LIBERAR).
2. Desacople la PTO y apague el motor del tractor.
3. Retire la protección de la correa delantera.
4. Retire el anillo sujetador del cojinete delantero. Retire los dos
pernos hexagonales de 1/2" (13 mm) x 1-1/2" (38 mm) que
fijan el cojinete delantero a la pieza soldada de apoyo.
5. Retire la pieza soldada de apoyo del cojinete sacando las
tuercas con cubierta de nylon de 3/8” (10 mm).
6. Retire los anillos sujetadores del cojinete delantero y afloje
el tornillo de fijación del cojinete.
7. Deslice hacia afuera el cojinete delantero del eje del rotor.
8. Retire los tornillos hexagonales de 3/8" (10 mm) x 3-3/4" (95
mm), arandelas y tuerca con cubierta de nylon que fijan la
polea loca al soporte intermedio. Retire la polea loca.
9. Retire la correa de accionamiento de las poleas.
10. Utilizando los bulones de empuje del manguito, retire la polea
de cadena y el manguito del eje del rotor.
11. Retire las tuercas de centrado de 1/2" (13 mm) que fijan el
cojinete trasero a la carcasa de la chipeadora.
12. Retire los anillos sujetadores y afloje el tornillo de fijación.
Deslice el cojinete hacia afuera del eje.
