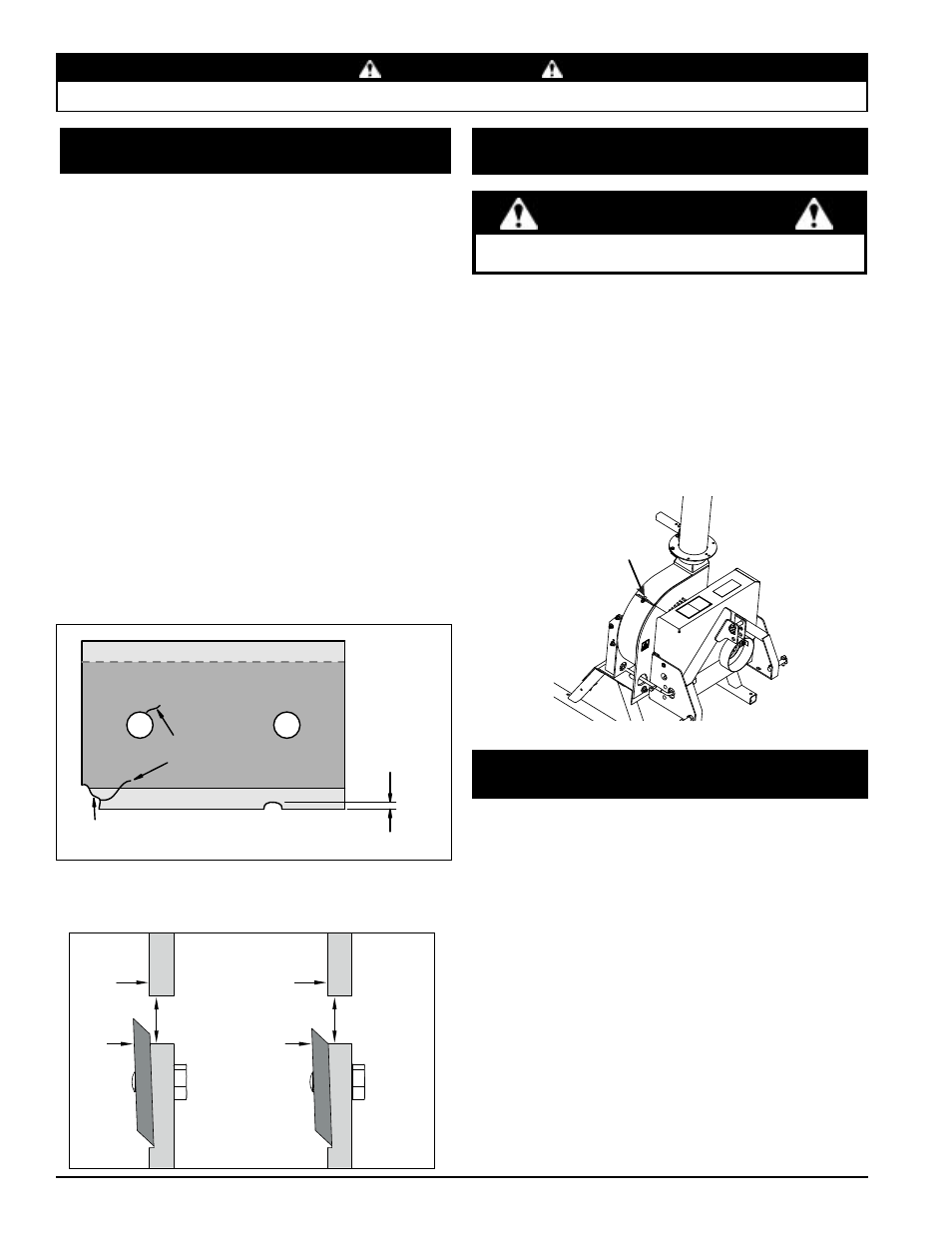

12 CHIPEADORA DE 5 PULGADAS
SERVICIO Y MANTENIMIENTO
Chipping blades are sharp! Use caution when working on
machine to avoid injury.
Para retirar las cuchillas chipeadoras para afilarlas:
1. Retire el perno de retención de 3/8 pulg. (10 mm) que
sostiene la cubierta de acceso al montaje del bastidor
principal. (Ver Fig. 5.1)
2. Incline la cubierta de acceso para permitir el acceso al
rotor. Gire el rotor de modo que los pernos que sujetan
una cuchilla chipeadora estén bien accesibles.
3. Retire los pernos hexagonales que sujetan la cuchilla
chipeadora.
4. Repita la operación para las otras cuatro cuchillas
chipeadoras.
ADVERTENCIA
5.4 RETIRO DE LAS CUCHILLAS CHIPE-
ADORAS
Las cuchillas se pueden amolar en una amoladora de banco
o las puede amolar un profesional.
1. Nunca afile o amole las superficies de montaje de las
cuchillas. Esto hará que gire el filo y se dañará la cuchilla,
ocasionando un rendimiento de picado inadecuado.
2. Vuelva a amolar el borde en ángulo de las cuchillas
chipeadoras a 45 grados (Figura 5.2). Asegúrese de
usar algún tipo de accesorio para sostener la cuchilla
debidamente en el ángulo correcto.
3. Sea cuidadoso en el amolado de modo que la cuchilla
no se recaliente y cambie de color. Esto eliminará las
propiedades del tratamiento térmico.
4. Use tiempos de amolado cortos y enfríe con agua o algún
tipo de refrigerante líquido.
5. Retire la misma cantidad de cada cuchilla para mantener
el equilibrio del rotor.
6. Las imperfecciones pequeñas tales como mellas,
rebabas sobre la parte plana de la cuchilla no afectarán
el rendimiento de picado de la máquina.
5.5 AFILADO DE LAS CUCHILLAS CHIPE-
ADORAS
Perno de
Retención
Figura 5.1, Perno de acceso
5.3 MANTENIMIENTO DE LAS CUCHILLAS
CHIPEADORAS
Las cuchillas chipeadoras con el tiempo se desafilarán,
dificultando el picado y agregando un esfuerzo adicional a
la máquina.
VERIFIQUE EL FILO DE LAS CUCHILLAS CADA 5 - 15
HORAS DE OPERACIÓN Y AFÍLELAS SEGÚN SEA
NECESARIO.
La luz del controlador destellará un código amarillo cada
15 horas como recordatorio para verificar las cuchillas
chipeadoras. Para restablecer el controlador, vea la Sección
6.
Es necesario afilar las cuchillas si:
• La máquina vibra intensamente al alimentar el material
en la chipeadora.
• Las ramas de diámetro pequeño no se introducen
solas.
• Las astillas se descargan de manera despareja o
presentan colas fibrosas, especialmente al picar ramas
verdes.
Antes de afilar las cuchillas chipeadoras, verifique si hay daños
permanentes. Reemplace la cuchilla si:
• Hay grietas, esquinas rotas o mellas mayores que
1/8" (3 mm) (ver abajo).
MELLA MAYOR
QUE 1/8” (3 mm)
GRIETA MAYOR
QUE 1/8” (3 mm)
ESQUINA
ROTA
¡Las cuchillas chipeadoras son filosas! Sea precavido al
trabajar en una máquina para evitar lesiones.
ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE DE
ALIMENTACIÓN Y ASEGÚRESE DE QUE TODAS LAS PARTES MÓVILES SE HAYAN DETENIDO POR COMPLETO.
ADVERTENCIA
DISCO DE
CHIPEADORA
NUEVA
CUCHILLA
RANURA
DE PICADO
DISCO DE
CHIPEADORA
CUCHILLA
ES DEMASIADO
CORTA, DEBE
REEMPLAZARSE
RANURA
DE PICADO
• La base del filo cortante está gastada o ha sido afilada
nuevamente de modo que ya no se extiende más allá de
la ranura chipeadora (ver abajo).
