14 CHIPEADORA CON GUIA GIRATORIA
OPERACIÓN
4.5 levante/baje la cubierta de
acceso
gire el conducto de descarga de modo que esté paralelo a
la cubierta de acceso.
retire los dos pernos de 3/8” x 1-1/4” (10 mm x 32 mm) y
las tuercas y arandelas que aseguran la cubierta de acceso
a la carcasa de la chipeadora.
Después de bajar la cubierta de acceso, asegúrela a la
carcasa de la chipeadora con dos pernos de 3/8” x 1-1/4” (10
mm x 32 mm) y las correspondientes tuercas y arandelas.
1.
2.
3.
El control de velocidad del rodillo de alimentación se usa para
controlar su velocidad, lo que permite que el operador tenga un
mejor control del material que se ingresa a la chipeadora.
Para obtener el mejor picado, se recomienda que el rodillo de
alimentación funcione a una velocidad más rápida para ramas
más pequeñas y a una velocidad más lenta para ramas más
grandes.
4.6 control de velocidad del
rodillo de aliMentaciÓn

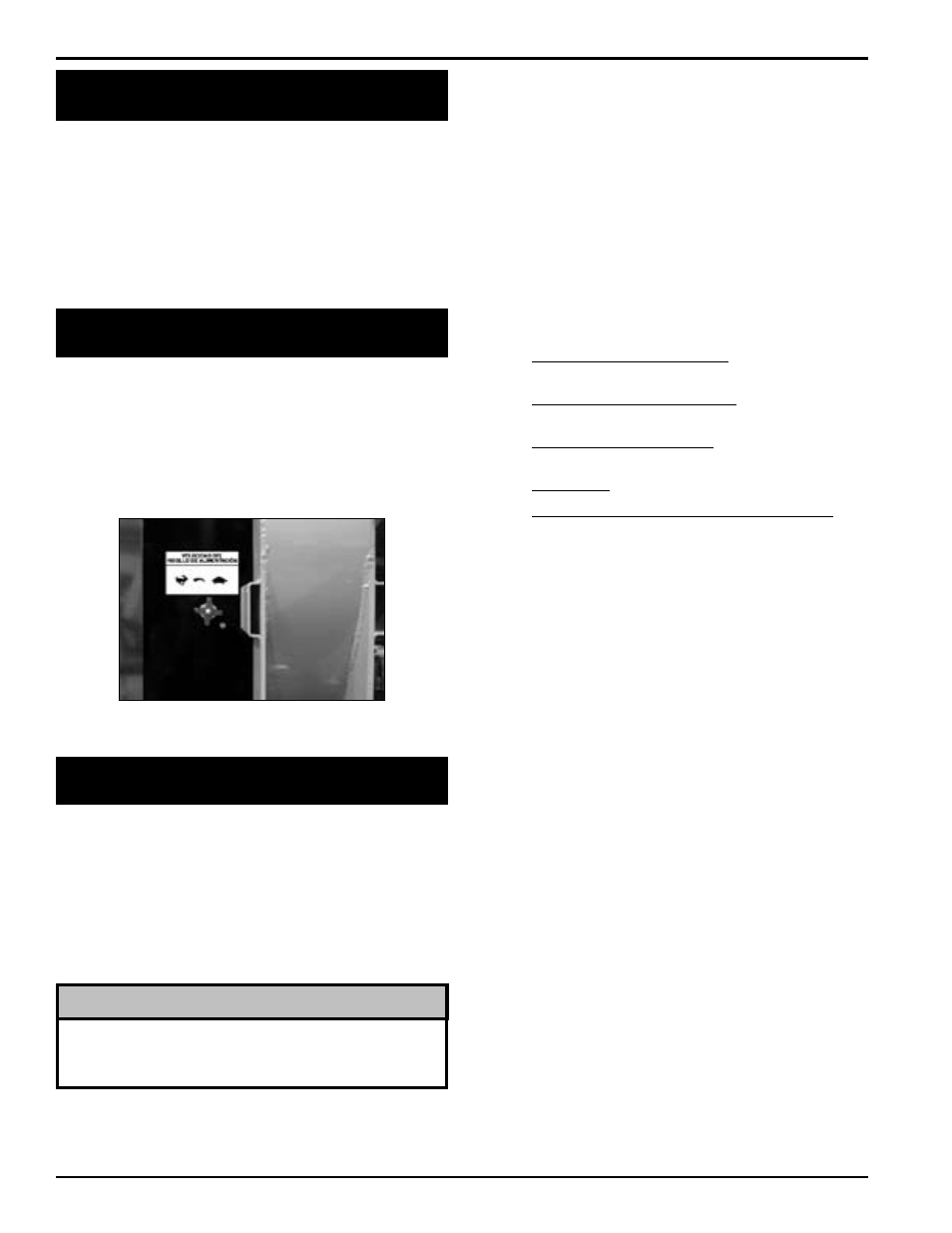

Figura 4.2 - Control de velocidad del rodillo de alimentación
4.7 controlador de aliMentaciÓn
de la chiPeadora
La chipeadora está equipada con un controlador de alimentación
preprogramado. El controlador está situado sobre la carcasa
de la chipeadora por encima del conducto de la chipeadora. El
controlador realiza varias funciones incluyendo la supervisión
de las revoluciones por minuto del disco de la chipeadora, el
control del rodillo de alimentación y la provisión de alertas de
mantenimiento rutinarias. La barra de control situada sobre el
conducto de alimentación controla el rodillo de alimentación.
se describen abajo en detalle las funciones del controlador:
El controlador hace funcionar el rodillo de alimentación. El
controlador supervisa las revoluciones por minuto del disco
de la chipeadora y no funciona hasta que el motor alcanza
plena velocidad. Si el disco de la chipeadora cae por debajo
1.
de las rPM normales de operación, el rodillo de alimentación
se detiene. Cuando el disco de la chipeadora vuelve a las
rPM normales de operación, el rodillo de alimentación
vuelve a acoplarse.
El controlador también tiene una función “intente nuevamente”.
El controlador supervisa la presión hidráulica del rodillo de
alimentación. Si detecta que el nivel es demasiado alto (el
rodillo de alimentación se obstruye), el controlador invertirá
el rodillo de alimentación, retirando el material que se intenta
picar. El controlador luego acoplará el rodillo en la posición de
avance e intentará alimentar el material nuevamente. Si este
ciclo continúa, retire la obstrucción en forma manual. recorte
o cambie la posición del material si fuese necesario.
El controlador de alimentación está programado para
desplegar los siguientes mensajes de texto:
Código de servicio de 15 horas: “Cambio
mantenimiento de cuchillas”.
Código de servicio de 100 horas: “Cambio de aceite
del motor”.
rPM normales de operación: “Sistema de control de
alimentación disponible”.
alta presión: “Función intente nuevamente activada”.
interruptor de parada del rodillo de alimentación:
“alimentación de avance detenida”.
- Modelos domésticos: rPM del disco muy
bajas.
- Modelos S y F: rPM del disco muy bajas o
barra de seguridad activada.
Barra DE SEguriDaD: Únicamente modelos S y F. Si
se ha activado la barra de seguridad se encenderá el LED
rojo. Pulse el botón de reinicio/cancelar para reiniciar la
alimentación en avance (figura 4.3).
Para evitar el disparo erróneo de la barra de seguridad por el
material que se está picando, se puede mantener apretado
durante 5 segundos el botón de reinicio/cancelar.
Para repetir, libere el botón y reténgalo nuevamente.
nota: El sensor de rPM sobre el disco debe destellar o el
controlador no funcionará. El espacio libre entre el sensor y el
perno debe estar entre 1/32” (0.8 mm) y 3/32” (2.4 mm).
2.
3.
•
•
•
•
•
4.
Es importante llevar el motor a su velocidad plena antes
de operar la chipeadora. El control de alimentación de la
chipeadora requiere que el disco gire a plena velocidad para
funcionar.
nota
