CHIPEADORAS CON PTO 9
esp
añol
MONTAJE
2.6.1 Control de la lonGitUd de la transMisiÓn de pto
Fije la chipeadora al tractor con el enganche de tres puntos. 1.
Debe asegurarse de que la transmisión de pto suministrada con la máquina tenga la longitud adecuada para su tractor. 2.
Ajuste la chipeadora hacia arriba y abajo y mida la distancia más corta y la más larga entre el eje del rotor de la chipeadora
y la pto del tractor.
la transmisión de pto tiene una extensión máxima de 26,93 pulg. (760 mm) con una superposición de 6,85” (174 mm). 3.
esta transmisión se adaptará a la mayoría de los modelos. Sin embargo, si su distancia más larga es mayor de 26,93
pulg. (760 mm), deberá comprar una transmisión de pto más larga.
la transmisión de pto tiene una compresión mínima de 20,08” (510 mm) Si su distancia más corta es menor que ésta, 4.
córtela para ajustarla como se explica en la sección 2.6.2.

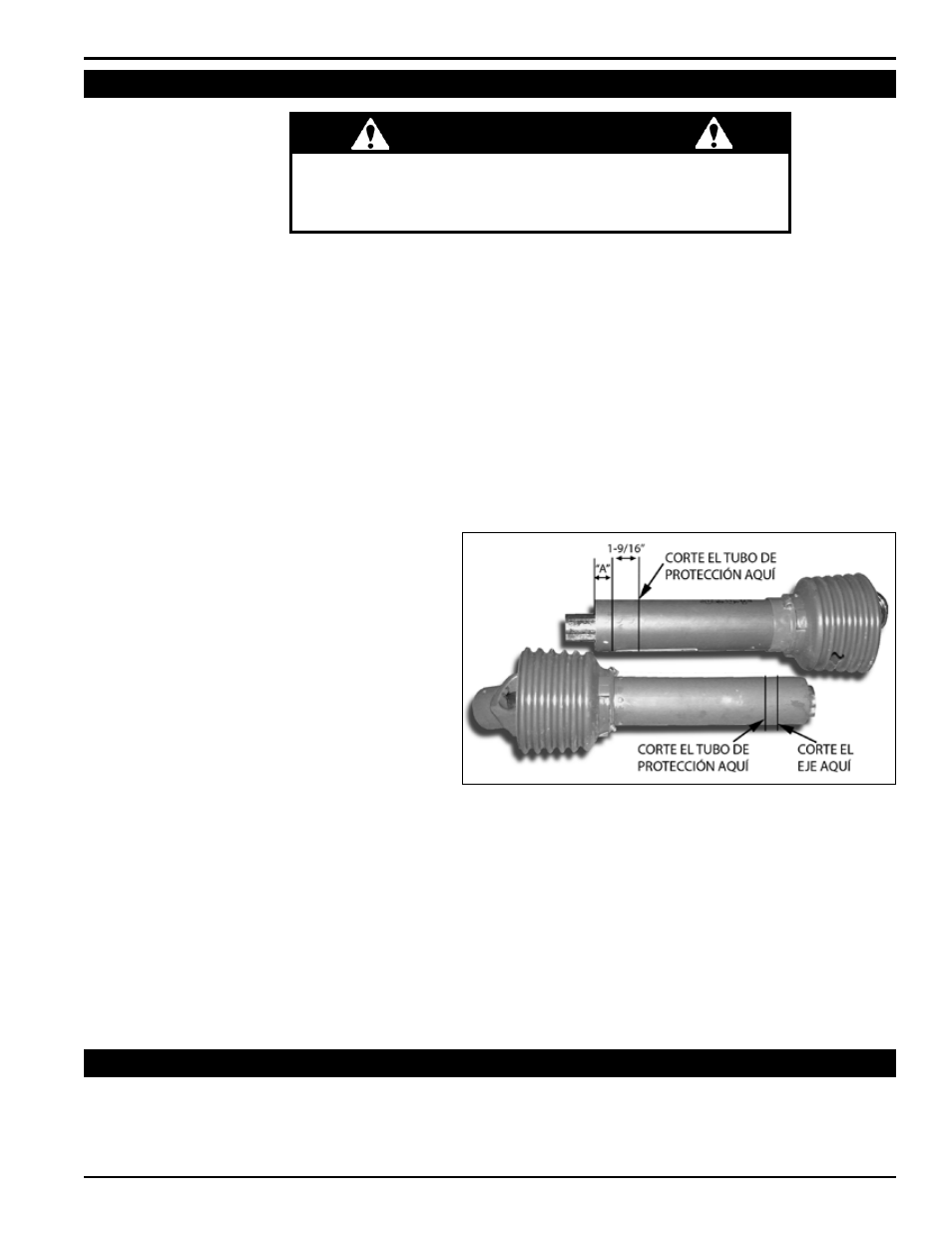

2.6.2 aCortaMiento de Una transMisiÓn de pto
Separe la transmisión en dos piezas. conecte un 1.
extremo a la pto del tractor y el otro extremo al eje
del rotor de la chipeadora. Alinee las dos mitades
poniéndolas paralelas.
mida la distancia desde el extremo de un tubo de 2.
transmisión hasta la parte inferior de la protección del
extremo de la otra mitad de la transmisión (dimensión
A en la figura) mida y marque el tubo de la transmisión
1-9/16” (40 mm) hacia adentro con respecto de la
dimensión A.
coloque el tubo de protección en la posición 3.
marcada.
utilizando la sección cortada del tubo de protección 4.
como medida, coloque la sección cortada contra el extremo del eje. marque y corte el eje.
con la sección cortada del tubo de protección como medida, marque y corte el tubo sobre la otra mitad de la transmisión 5.
y luego el eje.
lime ambos extremos del eje y vuelva a deslizar las dos mitades en conjunto. 6.
2.6.3 ConeXiÓn de la transMisiÓn de pt0 (toMa de FUerZa)
Después de haber confirmado que la transmisión es de la longitud correcta para su tractor, conecte la transmisión al eje 1.
del rotor de la chipeadora utilizando la chaveta y dos tornillos de fijación del kit del propietario.
conecte el extremo opuesto del eje de la pto al tractor. 2.
2.6 ConeXiÓn del eJe de la pto
iMportante
el tractor debe tener un árbol de pto estándar de 540 rpM.
Si el tractor tiene una pto con embrague eléctrico, consulte con su
concesionario sobre los procedimientos correctos de operación.
2.7 ConeCte los CaBles de la CaJa de Control al traCtor
hay dos cables eléctricos (rojo y blanco) que están envueltos alrededor del conector de tres puntos de la pto.
conecte el cable rojo a una fuente de alimentación de 12 voltios, ya sea el alternador o la batería,. •
ponga el cable blanco a tierra (conéctelo al terminal negativo de la batería u otro punto). •
