Manual del Operador
D3714 43

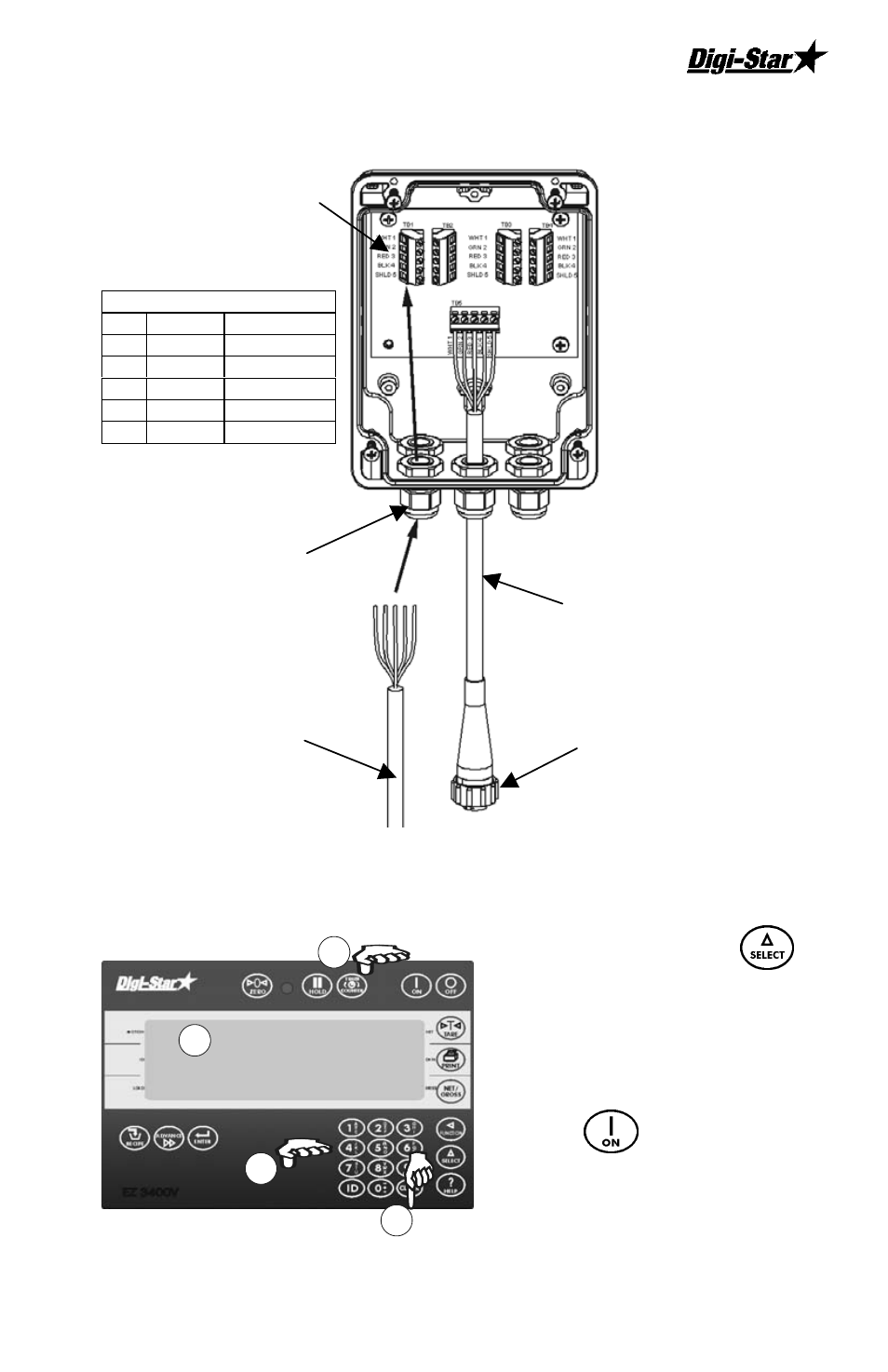

Conecte Celdas de Carga a J-Box
Figura 2 Conexiones de J-Box
Cambiar Número de Configuración y Calibración
1. Introduzca 871 oprima
2. Indicador muestra SETUP
(configuración) brevemente
después muestra números de 6
dígitos. Introduzca nuevo número.
3. Oprima
Siga mismo proceso para cambiar
numero de calibración excepto use
872
Conecte cables de
celda de carga a
bloques de terminal.
Ver Clave de Color de
Cables
Apriete
Tuercas
Cable de Celda
de Carga
Cable de
J-Box
Conectar al Panel de
Base del Indicador.
Ver Figura 1.
Ilustración de J-Box
con instalación para 4
Celdas de Carga
Clave de Color de Cables
Color Descripción
1 Blanco Señal +
2 Verde Señal -
3 Rojo Excitación +
4 Negro Excitación -
5 Blindaje Blindaje
2
3
146040 2
1
