MODELO 320 – Requisitos de instalación:
✢☛✣
Montaje del indicador:
El indicador se monta fácilmente en el soporte de
montaje del indicador sosteniendo la parte superior
encima de la placa y sujetando la parte inferior con
dos (2) tornillos (tamaño No. 10-24 x 5/8 de
pulgada) y tuercas.
Conexión eléctrica:
¡Advertencia!
Siempre desconecte el cable eléctrico del
indicador antes de arrancar con cables" o cargar
rápidamente una batería. Desconecte todos los
conectores del indicador antes de soldar el
equipo. De lo contrario pueden producirse
sobrevoltajes que dañen la báscula.
El cable eléctrico debe estar conectado
directamente a la batería de un vehículo o
suministro regulado de energía. El extremo de la
báscula del cable eléctrico está conectado al
conector
J901 situado en el panel inferior de la
báscula.
Conecte el alambre
ROJO del cable eléctrico a
+12 VCC y el alambre NEGRO a TIERRA. El
indicador tiene fusibles internamente a 4 amperios.
CONEXIONES DE CABLES ELÉCTRICOS:
COLOR DEL
FUNCIÓN DEL
ALAMBRE ALAMBRE
ROJO Batería (+ 12 VCC)
NEGRO TIERRA
ANARANJADO Alarma remota apagada +
AZUL Entrada remota
Conexión de alarma remota:
Si se ha de utilizar una alarma remota de 12 VCC,
conecte el lado de + 12 VCC de la
alarma al alambre anaranjado del cable

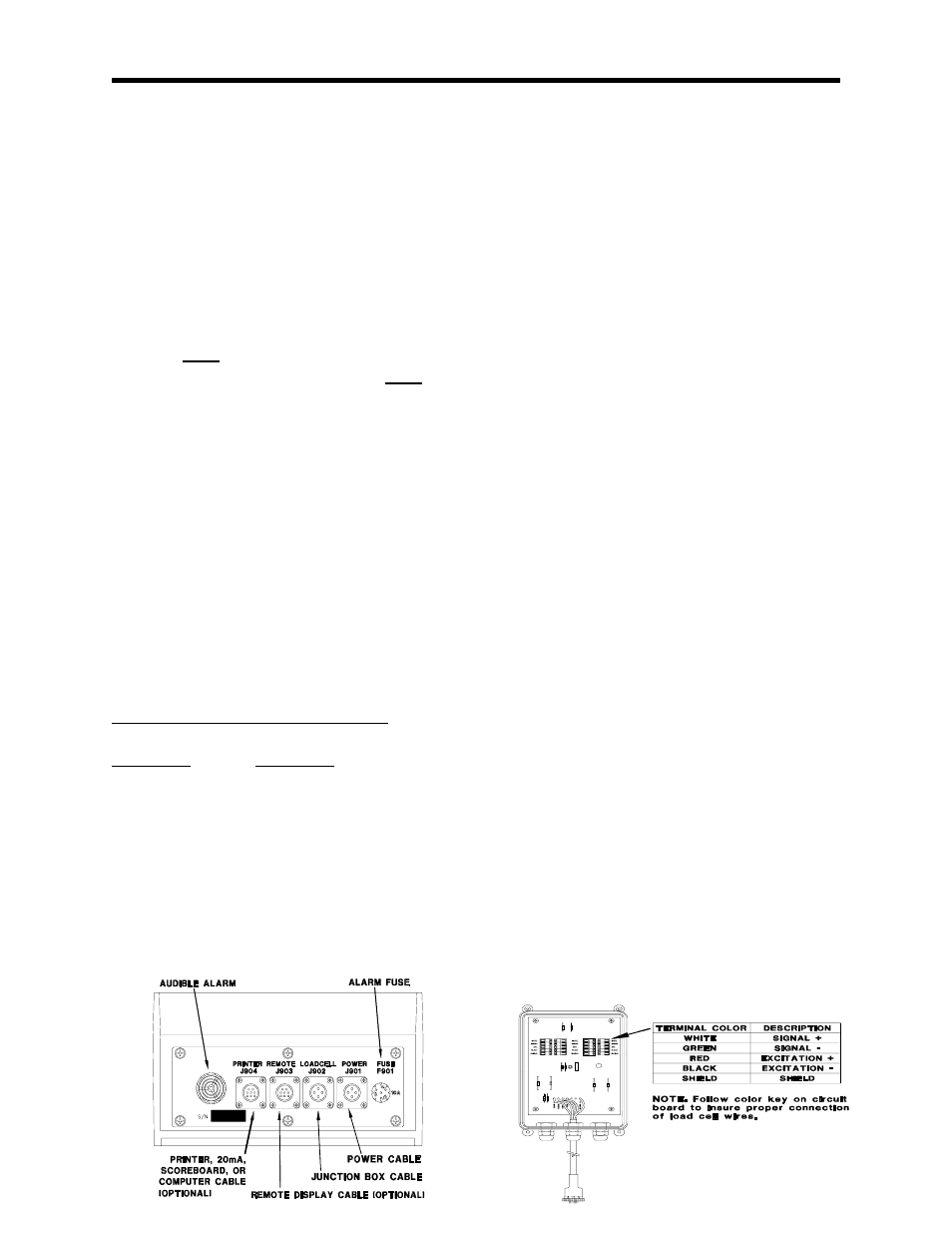

CONEXIONES DE CABLES DEL
PANEL INFERIOR DEL INDICADOR:
eléctrico y el lado de TIERRA de la alarma al
armazó. La salida de la alarma tiene fusibles para
brindar un consumo máximo de 10 amperios. La
conexión de alarma remota también puede
utilizarse para fines de control del motor cuando se
use con un relé.
Conexión de entrada remota:
Si se ha de utilizar la entrada remota, conecte un
lado
del interruptor momentáneo abierto
normalmente o del contacto del relé al alambre
azul del cable eléctrico y el otro lado al armazón o
a otra conexión a TIERRA. Si el cable eléctrico no
contiene un cable azul y usted desea utilizar esta
característica, diríjase a su distribuidor para
conseguir un cable especial. Se ofrece una caja de
control de procesos para la capacidad de control
del motor e ingresar
"PRESET" remotamente.
Conexión de célula de carga:
El indicador opera con células de carga de detector
de deformación. El sistema recibe normalmente un
cable de caja de empalmes que va entre la báscula
y la caja de empalmes de la célula de carga. Se
ofrecen juegos de extensión de diversas longitudes
a través de su distribuidor.
Para conectar las células de carga, conecte el cable
de la caja de empalmes al conector
J902 en el
panel inferior de la báscula. Conecte los cables de
la célula de carga a la caja de empalmes como se
indica a continuación.
Protección contra rayos:
Se logra una protección adicional con la
instalación adecuada de las varas a tierra. Sírvase
llamar al (414) 563-5521 y solicitar el formulario
Digi-Star F3050.
CONEXIONES DE CABLES DE
CÉLULA DE CARGA DE CAJA DE EMPALMES:
