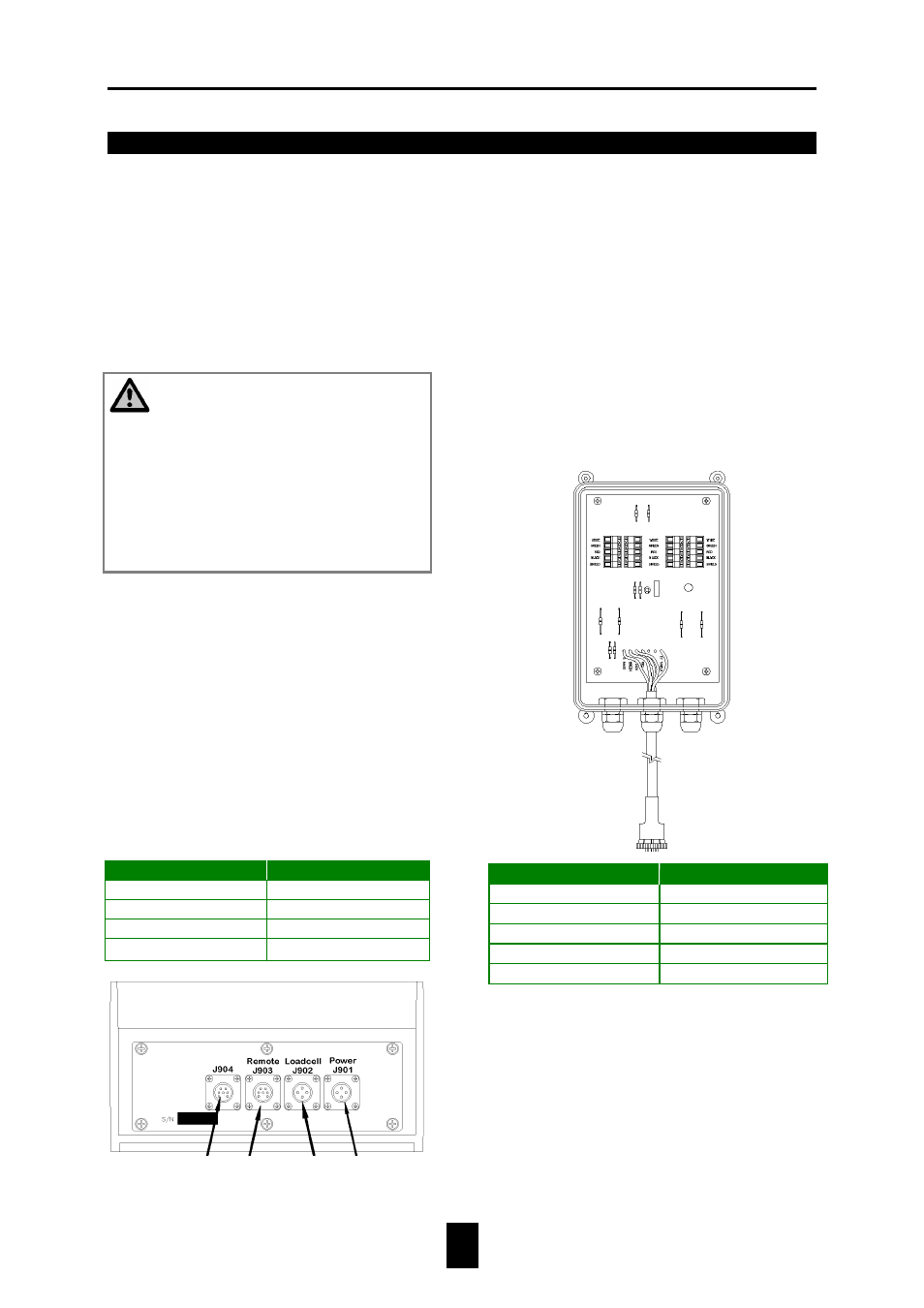

3. Montaje e instalación eléctrica
8
3. Montaje e instalación eléctrica
MONTAJE INDICADOR DE PESAJE
Se puede montar el indicador de pesaje
fácilmente a un soporte de montaje
suspendiendo la parte superior sobre la
placa y la parte inferior sujetándola con dos
tornillos del tipo M6.
INSTALACION ELECTRICA
¡Atención!
Retirar el cable eléctrico del indicador de
pesaje antes de que vaya a recargar la
batería con un "recargue rápido".
¡Retirar todos los cables de instalación del
indicador de pesaje antes de que vaya a
soldar, si no lo hace puede causar daños
irreparables en el indicador de pesaje!
El cable eléctrico tiene que instalarlo
directamente a la batería (del vehículo) o a
una corriente eléctrica regulable. El
enchufe eléctrico se conecta al indicador
por el conector J901, que se encuentra en
la placa baja del indicador de pesaje.
Ajuste el cable ROJO del cable de toma a
+12VDC; y el cable NEGRO a la TIERRA
o MASA El indicador está protegido por el
fusible 4A.
INSTALACION CABLE ELECTRICO
Color del cable
Función del cable
ROJO
Batería (+12Vdc)
NEGRO
TIERRA/MASA
ANARANJADO
No es aplicable
AZUL
No es aplicable
MONTAJE DE BARRAS DE PESAJE
El indicador se ha creado para trabajar con
captadores de flexión. El sistema está
equipado con un cable J-BOX, que va del
indicador de pesaje a la caja de conexión de
las barras de pesaje.
De los cables alargadores se pueden obtener
por medio de su representante.
Se puede conectar las barras de pesaje
conectando el cable de la caja de conexión al
conector J902 que se encuentra en la placa
de fondo del indicador de pesaje. Conecte los
cables de las barras de pesaje a la caja de
conexión, como está indicado en esta página.
!
Siga el color en la tarjeta de conexión
para asegurarse de una buena conexión
de las barras de pesaje.
Enchufe serial
(opción)
Caja de
conexión
enlace
Pantalla a
distancia
(opción)
Cable
eléctrico
BLANCO
SEÑAL+
VERDE
SEÑAL -
ROJO
ELECTRICO +
NEGRO
ELECTRICO -
PROTEGIDO
PROTEGIDO
Color del borne
Descripción
