InstalaCiOn
36 EZ3400VL Manual del Operador D3936 Rev A

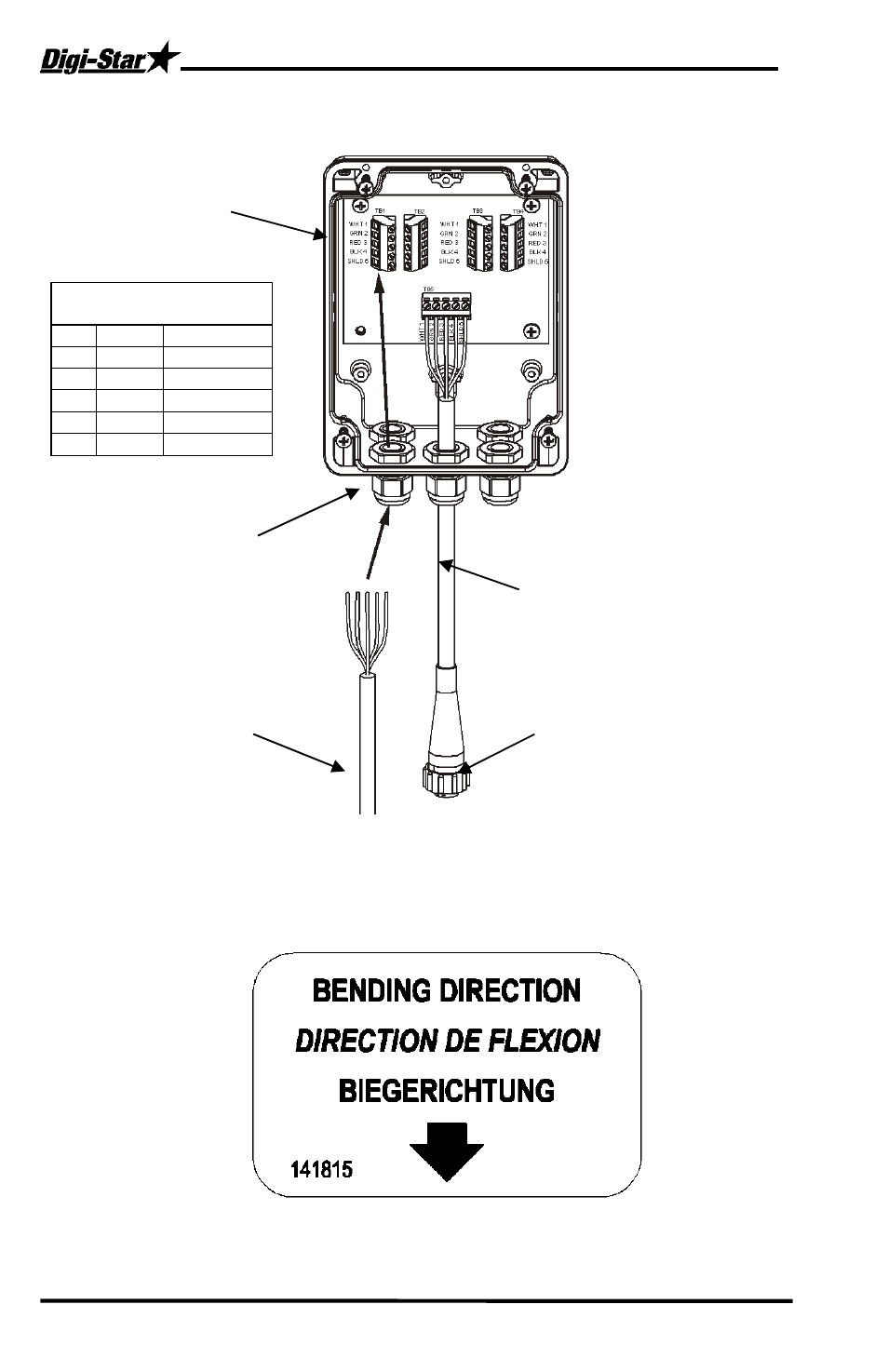

Conectar la Celda de Carga a la Caja de Conexiones
Conexiones de la Caja de Conexiones
La Dirección de la Celda de Carga
Observe dirección de la flecha cuando instala la celda de carga.
Conecte los alambres de la
Celda de Carga a las
conexiones.
(Vea el grafico abajo)
Apriete tuercas
Cable de la
Celda de Carga
Cable de la
Caja de
Conexiones
Conéctelo al panel
inferior del Indicador.
Caja de
Conexiones está
ilustrada para la
instalación de 4
Celdas de Carga
Clave del Color del
Alambre
Color Descripción
1 Blanco Señal +
2 Verde Señal -
3 Rojo Excitación +
4 Negro Excitación -
5 Blindaje Blindaje
