EZ2400
26 D3709
Conecte Celdas de Carga a J-Box

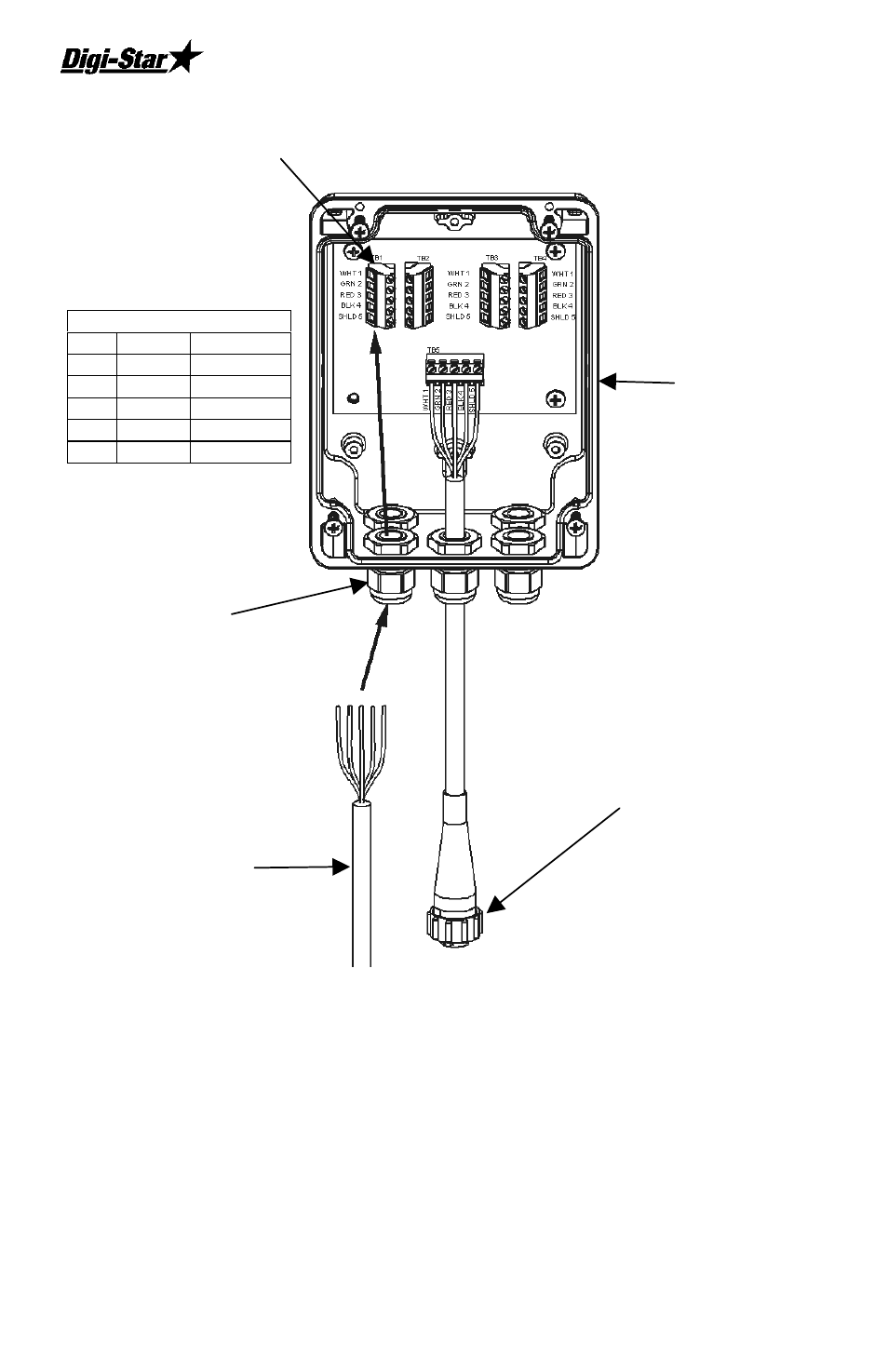

Figura 2 Conexiones de J-Box
Conecte cables de
celda de carga a
bloques de terminal.
Ver Clave de Color
de Cables
J-Box Ilustración de
instalación para 4
Celdas de Carga
Apriete las
Tuercas
Cable de Celda
de Carga
J-Box Cable
Conectar al Panel de
Base del Indicador.
Ver Figura 1.
Clave de Color de Cables
Color Descripción
1 Blanco Señal +
2 Verde Señal -
3 Rojo Excitación +
4 Negro Excitación -
5 Blindaje Blindaje
