Descripción del panel traser – Cloud Electronics MA60Media Manual del usuario
Página 12
MA60 & MA60
media
Manual de uso e Instalación v1.0
12
Descripción del panel traser
13
20
4
9
1
5
3
6 7
14
15 16
8
17
18
10
11
12
19
2

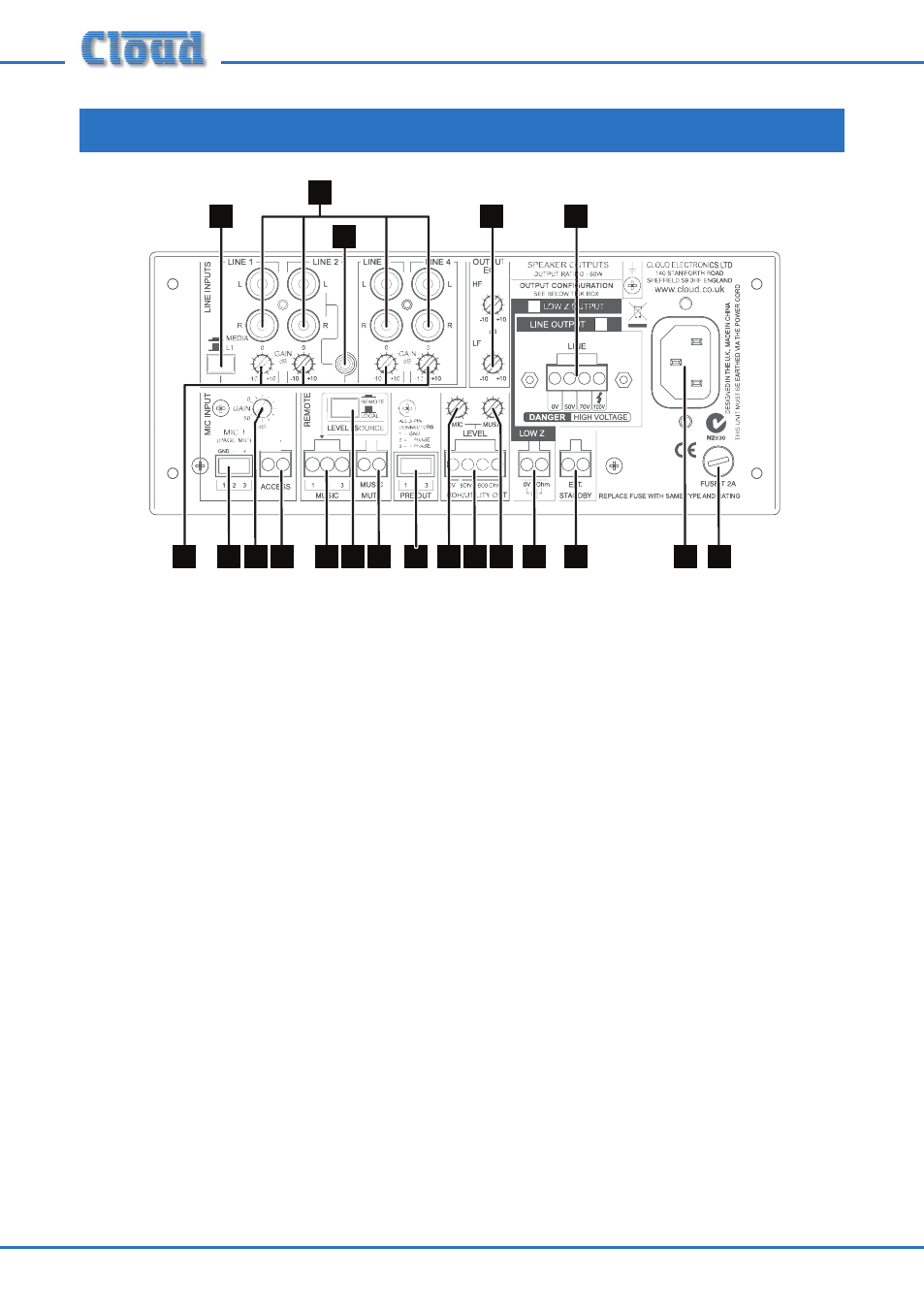

1. LINE 1 a LINE 4: entradas de línea estéreo para fuente de sonido (conectores
phono)
2. Entrada para MP3/ordenador portátil: entrada alternativa de la línea 2
(conector estéreo de 3,5 mm)
3. GAIN 1 a GAIN 4: ajustes de ganancia para cada entrada de línea
4. OUTPUT EQ: ajuste de ecualización de altas y bajas frecuencias para música y
micrófono (sólo música seleccionable con un jumper interno)
5. MIC 1: entrada de micrófono balanceada
6. GAIN: ganancia de la entrada de micrófono
7. ACCESS: entrada para control externo de avisos para MIC 1
8. LOW Z OUTPUT: salida de altavoces para circuitos de baja impedancia
9. LINE OUTPUT (debajo de cubierta de protección): para conectar sistemas de
altavoces en línea de 100/70/50 V, cuando se ha instalado el transformador
interno opcional
10. MOH/UTILITY OUT: salida auxiliar; puede emplearse para proporcionar
música en espera a un sistema telefónico
11. MOH/UTILITY MIC LEVEL: permite ajustar el nivel del micrófono en la salida
MOH/UTILITY OUT
12. MOH/UTILITY MUSIC LEVEL: permite ajustar el nivel de la música en la salida
MOH/UTILITY OUT
