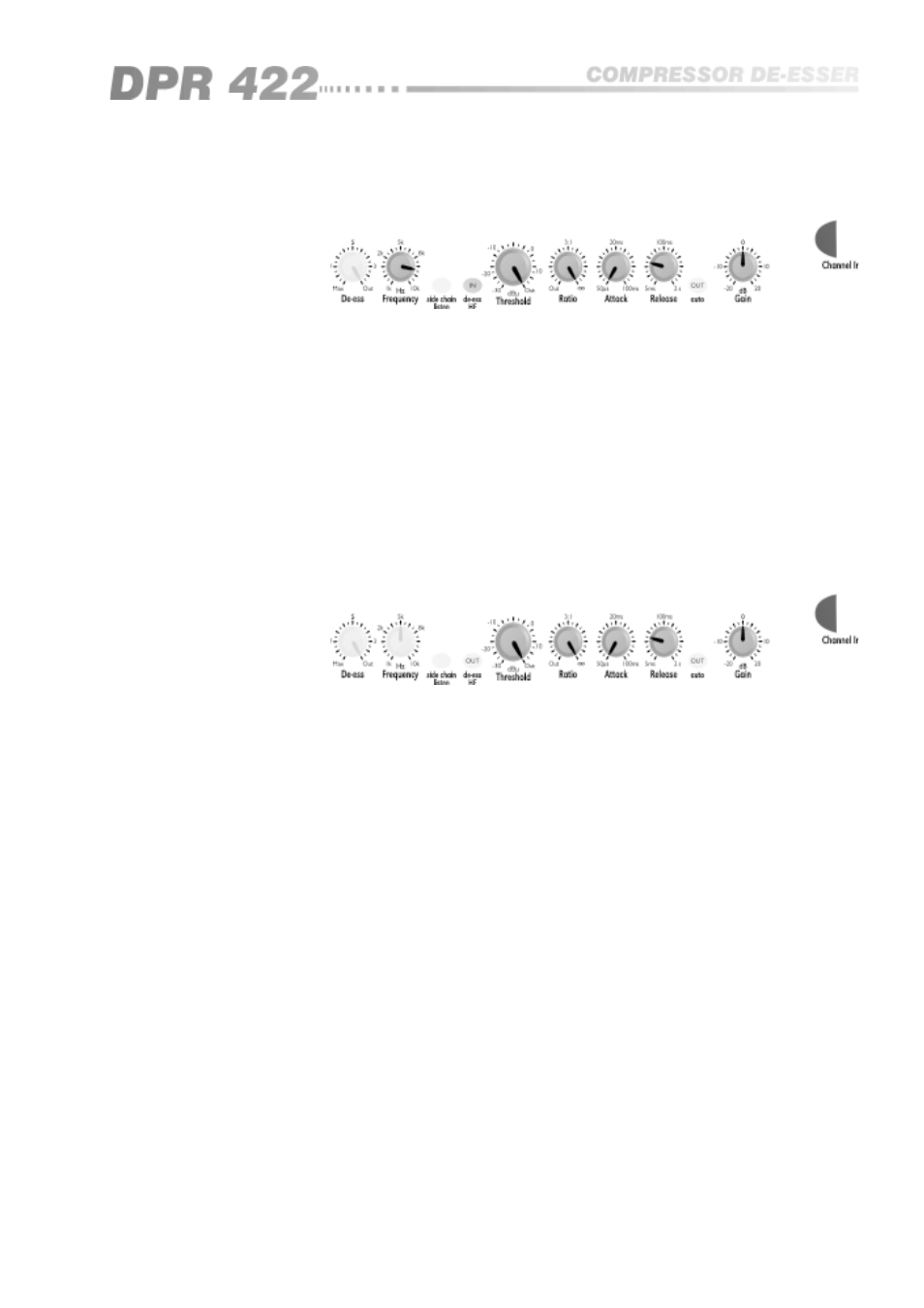

9.4 Reducción de

sibilancia de HF

con un completo

control dinámico

Girar el control de umbral en el sentido contrario de las agujas del reloj hasta
que el indicador de señal por debajo del umbral se ilumine completamente y
la cantidad de atenuación se muestre en el indicador de atenuación. Ahora
mediante ajustar el control de frecuencia y el control de umbral obtenemos el
efecto que buscamos mientras escuchamos el resultado. Normalmente cuando
efectuamos esta reducción de alta frecuencia no necesitamos reajustar la
ganancia del equipo. Dado que los tiempos apropiados de ataque y
recuperación son bastantes rápidos, se deberán ajustar también. El interruptor
AUTO no debe estar conectado.

Para ajustar el control de frecuencia con respecto a la sibilancia que
escuchamos, podemos escuchar la fuente de entrada de señal al presionar el
botón de escucha del canal auxiliar. Este interruptor reemplaza la señal de
salida del equipo por la señal de salida del filtro de-esser.

9.5 Limitador de

picos

Aplicar una señal a la entrada del DPR 422 que supere el máximo nivel
permitido sin limitación. Girar el control de umbral en el sentido contrario a
las agujas del reloj hasta que los picos del programa normal provoquen una
ligera atenuación, indicada mediante el indicador de atenuación. Entonces,
girar el control umbral ligeramente para que no se produzca atenuación.
Ahora los picos de señal que superen el nivel normal van a ser eliminados si
ajustamos el control de relación de compresión a la posición de infinito. El
control de ganancia se debe utilizar para adecuar el nivel de señal ya limitada
al equipo siguiente. Es importante notar que los ajustes de los controles de
tiempo de ataque y recuperación deben ser los apropiados para limitar la
señal. Para una limitación efectiva, el tiempo de ataque sobre todo debería ser
corto.

Una práctica muy habitual es introducir un ecualizador gráfico o paramétrico
en el canal auxiliar para tener un mayor control sobre el umbral de frecuencia
del compresor. La entrada de equipos externos se debe conectar a las salidas
del canal auxiliar y las salidas de equipos externos a los puntos de inserción o
retorno del canal auxiliar.

Todos los equipos que conectemos mediante este sistema deben trabajar con
un nivel de señal similar al del DPR 422, seleccionado en el panel posterior
mediante el interruptor de nivel de operación. Las características que deben
tener son ganancia unidad, impedancia de entrada mayor de 10kW e
impedancia de salida de menos de 1kW. Para mantener la calibración
realizada con el control umbral, es mucho mejor atenuar las frecuencias no
deseadas que amplificar frecuencias mediante un filtro externo. Por ejemplo, si
estamos realizando el control de compresión con una banda estrecha de
medias frecuencias, entonces las altas y las bajas frecuencias son las que se
deberían atenuar, mientras que las frecuencias medias se deberían dejar al
mismo nivel, es decir, los faders del filtro a 0dB.
